Описание

МВ/микровольт усилитель сигнала измерительный усилитель модуль усилитель напряжения AD623/AD620

Описание продукта:

Выделенный измерительный усилитель, выход rail-to-rail, высокое входное сопротивление, высокий коэффициент отклонения в обычном режиме, низкое смещение и Дрифт, низкий уровень шума, высокая стабильность усиления замкнутого петли, и точность измерения/усиления.

Модуль характеристики

1. Высококлассный выделенный измерительный усилитель AD623 ядро с высокой точностью и хорошей линейностью.

2. Одиночный блок питания, поддержка 3-5,5 В питания, прост в использовании!

3. Интегрированный модуль генерации отрицательного давления, Двойная Работа блока питания, легко работать с отрицательным сигналом/сигналом переменного тока.

4. Входная мощность LC фильтрации, чистая и стабильная, для обеспечения стабильности усиления сигнала.

5. Встроенный отрицательное давление, генерирующий модуль, только нужен одиночный блок питания, чтобы работать с двойным блоком питания, упрощая дизайн системы.

6. Rail-to-rail выход, максимальный выходной качели +-VCC, далеко за пределами основных продуктов, таких как LM358/AD620 (только для VCC-1.5V)

7. увеличение 2-1000 раз регулируется, адаптируется к различным приложениям, импортный потенциометр US bounds, равномерное изменение сопротивления, стабильное сопротивление, цена выше, чем внутренний потенциометр в 10 раз или больше (нижний потенциометр часто свободный, открытый, бит, когда сопротивление большое, маленькое, открытое и т. Д., Невозможно обеспечить стабильность коэффициента усиления, и трудно обеспечить точность.

7. Модуль прост, расширяется и детализирован, удобен для вторичного развития.

Основные параметры

Тип усилителя: специальный измерительный усилитель AD623 Core

Диапазон входного сигнала: 0.5VCC (т. Е. Напряжение между S +/S-менее половины напряжения питания.)

Диапазон выхода: +-VCC (от рельса до рельса)

Увеличение: 2-1000 раз регулируется.

Потребляемая мощность: 150uA (Типичный) 650uA (максимальный)

Источник питания: 3-5,5 В

Точность усиления: 0.35% (G> 2) 0.10% (G = 2)

Вход напряжение сдвига: 100-200uV

Входной Смещенный дрейф: 1uv/°C

Коэффициент отклонения общего режима: 90 дБ

Полоса усиления: 800 кГц.

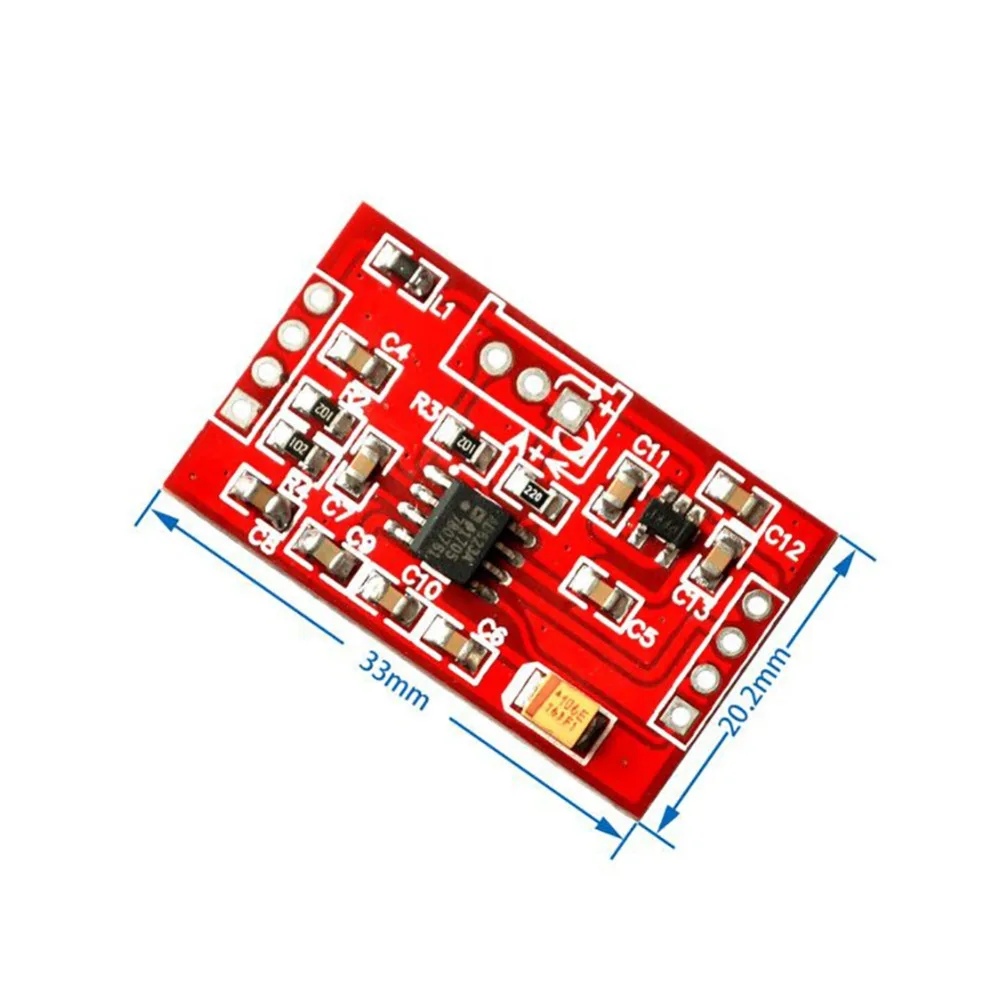

Размер печатной платы: 40*23 мм

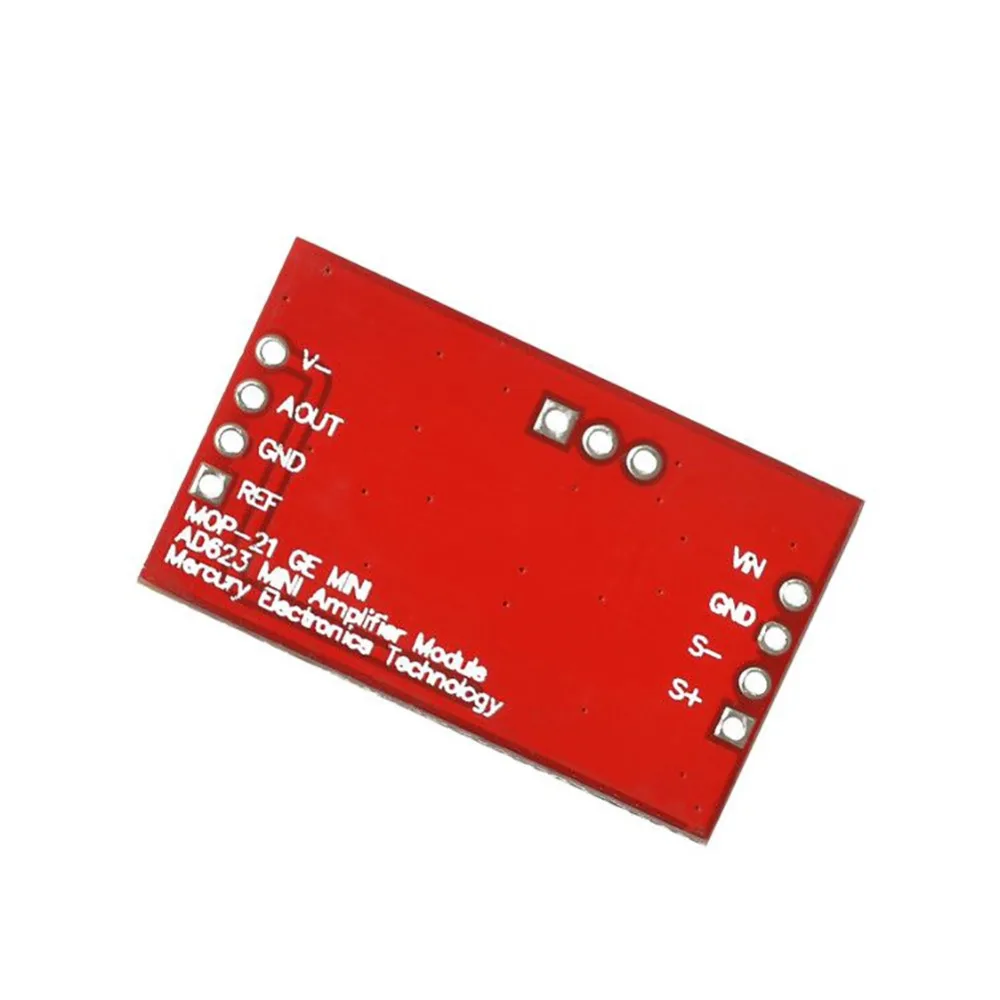

Описание штифта и схема проводов

Рекомендуется проверить ребенка с меньшим увеличением (например, 50/100 раз), а затем настроить на желаемое несколько. Регулировка ручки A + + по часовой стрелке увеличивает увеличение (до 1000 раз). Когда он регулируется до максимума, вы можете услышать небольшой щелчок от потенциометра, указывая, что он был отрегулирован до конца. Также можно использовать резистор для фиксации увеличения, чтобы значение усиления было более стабильным.

Меры предосторожности

1. Некоторые люди относятся к REF как zeroing pin, поэтому нет проблем, но точность ядра AD623 очень высока. Ссылка непосредственно заземлена, и выход очень близок к 0. На самом деле, нет необходимости регулировать. Рекомендуется отрегулировать REF pin напряжение только тогда, когда требуется напряжение перевода.

2. В этом магазине используется импортный потенциометр США, регулирование является равномерным, стабильным, высокой надежностью, цена в 10 раз выше, чем внутренний потенциометр, необщий внутренний потенциометр, сравнимый.

3. Напряжение сдвига AD623 составляет 200 УФ, что означает, что максимальная погрешность 200 УФ может быть генерирована на входном напряжении. Поэтому, если Входное напряжение меньше, начальная ошибка больше, и рекомендуемый сигнал не должен быть ниже 3 мВ.

4. Полоса усиления 3 дБ AD623 составляет 800 кГц, то есть, увеличение нескольких * частот = 800 кГц. Поэтому, если сигнал постоянного тока усилен, он может быть до 1000 раз. Если увеличение в 800 раз, сигнал не должен быть выше 1 кГц. Если усиление в 10 раз, сигнал не должен быть выше 80 кГц, и так далее, чем выше частота сигнала, тем больше потеря усиления.

5. Максимальный диапазон регулировки реф терминала не должен быть слишком большим, в противном случае это повлияет на увеличение.

6. Диапазон выходного напряжения усилителя ограничен напряжением питания. Линейная область нашего модуля AD623 достигает + +-VCC. Когда AD620/LM358 и другие усилители питаются от + 5 v и-5 V, линейность только между-3,6 V и + 3,6 V.

7. REF pin AD623 может только вытянуть/вниз выходное напряжение. Как правило, на основе. Напряжение на этом штыре может быть изменено, когда REF pin должен быть вытянут высоко или выход понижен. Тем не менее, в этом случае, необходимо отметить, что линейный области увеличения не изменяется из-за изменения 5-контактный разъем, и его максимальная мощность не превышает VCC.

Измерительный усилитель здравомыслия

Различные Неэлектрические измерения, обычно преобразованные датчиком в сигнал напряжения (или тока), который, как правило, является слабым, с минимальным 0,1 мкВ, и широким динамическим диапазоном, часто с большим напряжением помех в обычном режиме. Поэтому большинство датчиков должны быть подключены к измерительный усилитель. Основная функция-выполнение точного усиления напряжения на сигнале датчика и подавление общего режима помех сигнала для улучшения качества сигнала.

Как правило, для усиления и получения сигналов требуются схемы дифференциального усиления. Тем не менее, основная схема дифференциального усиления имеет низкую точность, и проблема соответствия сопротивления является основным коэффициентом, влияющим на общий режим отторжения. Если в качестве измерительной схемы используется дискретный операционный усилитель, то неизбежна разница в сопротивлении, а причина воздействия на точность усиления Всего сигнала более сложная, таким образом, вызывает снижение общего коэффициента отклонения режима и нелинейность усиления. Интегрированный измерительный усилитель, изготовленный после-формовочной обработки, устраняет вышеуказанную проблему соответствия, и схема усиления прибора не имеет таких факторов и широко используется.

Так как выходное сопротивление датчика обычно высок, амплитуда выходного напряжения небольшая, и Рабочая среда жесткая, усилитель инструмента имеет специальные требования по сравнению с общим усилителем общего назначения, в основном в высоком входном импедансе и высоком общем режиме отклонения. Соотношение, низкое смещение и дрейф, низкий уровень шума и высокая стабильность усиления замкнутой петли.

Общие Интегральные усилители инструментов имеют следующие функции

(1) Входное сопротивление высокое, как правило, выше 109Ω

(2) низкий ток смещения

(3) Коэффициент отклонения в обычном режиме является высоким

(4) сбалансированный дифференциальный вход

(5) хорошие температурные характеристики

(6) регулируемое усиление

(7) Одиночный вход
