Функция введение

Детектор имеет функцию обнаружения температуры и влажности/pm2.5/функции формальдегида, обнаруженные данные могут отображаться на ЖК-экране, он также может быть подключен к wifinetworking, на компьютере sidetlinkинтернет вещей платформы просмотра данных, он также может быть на мобильном терминале appview данных.

Чип: STM32F103RBT6;

WIFIModular: LOXinESP8266-12F;

Датчик формальдегида: Lan Bao De Yuan;

Датчик температуры и влажности: SHT20;

PM2.5sensor: SHARPGP2Y1010AU;

Детекция формальдегида диапазон: 0 ~ 1 мг/м3;

Диапазон обнаружения температуры: 0 ~ 99℃;

Диапазон обнаружения влажности: 20% ~ 95% относительной влажности;

Диапазон обнаружения: 0 ~ 900 мкг/м3;

Режим питания: DC5V (> 50 мА);

Данных:

Данных купли-продажи:После получения покупателем товара-после проверки соответствия функций продукта требованиям-подтверждение получения комментарии-обратитесь в службу поддержки клиентов для отправки информацииОжидается, что адрес электронной почты(Данные являются основой технического содержания, спасибо за понимание)

(Оригинальный дизайн, техническая поддержка)

Предоставьте схемы diagramPCBEngineering документов, программы исходного кода инженерии.

Структура аппаратной платы:

Датчик обнаружения:

Четыре основных интерфейса дисплея <основной интерфейс: 1> DisplayPM2.5/Формальдегид/температура

Четыре основных интерфейса дисплея <Основной интерфейс: 2>Дисплей температуры/формальдегида/влажности

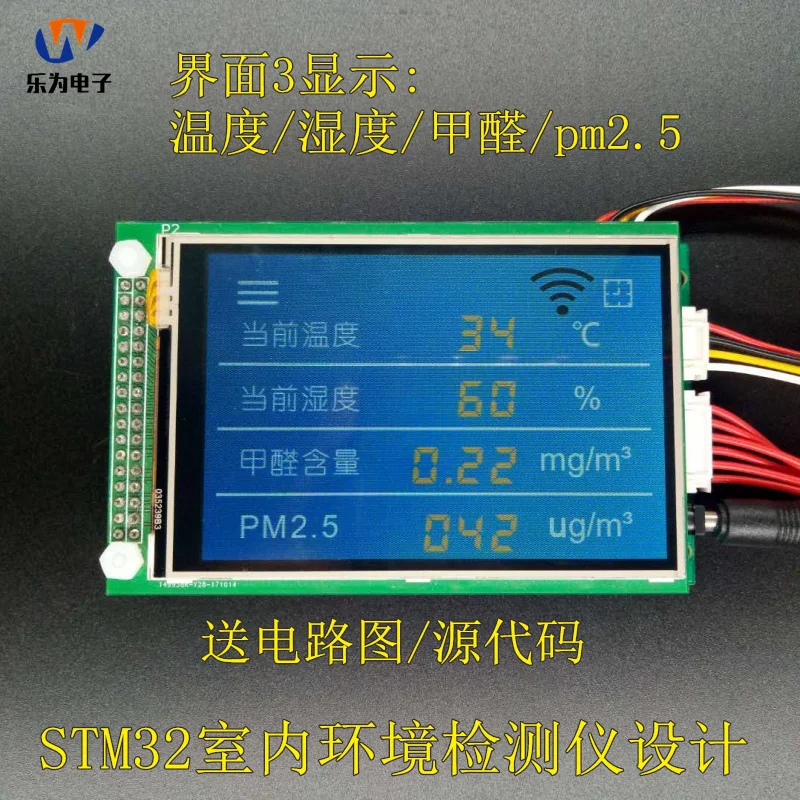

Четыре основных интерфейса дисплея <Основной интерфейс: 3>Дисплей температуры/влажности/формальдегида/Pm2.5

Четыре основных интерфейса дисплея <Основной интерфейс: 4>Отображение времени/температуры/влажности

Интерфейс настройкиДисплей <настройки дисплея/настройки времени>

Нажмите <настройки отображения> ОбластьКак показано ниже

Нажмите <Ручное переключение>: основной интерфейс устанавливается только вручную.

Нажмите <автоматическое переключение>: необходимо войти в меню <переключение настроек времени> установить точку времени для переключения основного интерфейса.Интерфейс настройки следующий:

После настройки тестер переключается между этими двумя точками времени для отображения основного интерфейса (то есть два прилегающих основных интерфейса соответственно отображаются в дневное и ночное время).

Нажмите <настройка яркости>: может иметь 6 режимов контроля яркости жидкого кристалла.

Нажмите <Ручное переключение>: Главный интерфейс можно переключать только вручную.

Нажмите <Настройка времени> регионКак показано ниже

Введите интерфейс, чтобы установить часы детектора.

<Сети инструкции>

Тестер должен настроить WiFi, включить мобильный телефон, когда тестер включенПриложение(IOT_Esppressif_EspTouch),Выберите, что настроить wifiname и соответствующий пароль, нажмите «Подтвердить», можно настроить wifisuccess. После одной удачной конфигурации, не требуется конфигурация при следующем включении питания.ПриложениеИнтерфейс следующий:

Успешная сеть будет отображаться в основном интерфейсе"BlackWIFI"Значок, если сеть не работает, он будет отображать значок" grayWIFI ".
