Описание
Получите купоны SANMIN, пожалуйста, нажмите здесь!
Показанные изображения не являются реальным товаром и предназначены только для справки
Выбор модели, например:
Пример 1: ST095D F07/10 17P7046
Описание: режим привода ST095, двойного действия, iso-фланец F07 & F10, 17 мм Нижний квадратный со стандартным индикатором, P корпус, крышка цвета серый (RAL7046), нитриловая резиновая уплотнение.
Пример 2: ST190S12 F10/14 36 S5021HT
Описание: модель привода ST190, одиночный действующий пружинный возврат, с 12 пружинами, iso-фланец F10 и F14, 36 мм Нижний квадратный, S корпус, колпачок цвета зеленый (RAL5021), фтороруббер уплотнения.
1. Для модели 32-160
(1) комнатная температура
(2) ход привода 90 °
(3) электромагнитный клапан с отверстием 4 мм и пропускной способностью Qn400L/мин
(4) Внутренний диаметр трубы 6 мм
(5) Средний чистый воздух
2. Для модели 190-400
(1) комнатная температура
(2) ход привода 90 °
(3) электромагнитный клапан с отверстием 12 мм и пропускной способностью Qn5100L/мин
(4) Внутренний диаметр трубы 8 мм
(5) Средний чистый воздух
Технические данные
| Модель типа A | ST032 | ST050 | ST065 | ST075 | St085 | ST095 | ST110 | ST125 | ST140 | |||||||||
| D | S | D | S | D | S | D | S | D | S | D | S | D | S | D | S | D | S | |
Диаметр (Мм) | 32 | 50 | 65 | 75 | 85 | 95 | 110 | 125 | 140 | |||||||||
Объём воздуха Открытие (L) | 0,03 | 0,09 | 0,19 | 0,30 | 0,44 | 0,88 | 0,83 | 1,41 | 1,76 | |||||||||
Объём воздуха Закрывания (L) | 0,04 | 0,15 | 0,32 | 0,50 | 0,66 | 1,17 | 1,27 | 2,13 | 2,72 | |||||||||
Время работы (Сек) | 0,3 | 0,3 | 0,9 | 0,4 | 0,9 | 0,4 | 0,9 | 0,9 | 1,0 | 0,9 | 1,4 | 0,9 | 1,4 | 1,3 | 2,4 | 1,3 | 2,8 | |
Закрытия (Сек) | 0,4 | 0,4 | 0,7 | 0,4 | 0,8 | 0,4 | 0,9 | 0,9 | 1,2 | 1,0 | 1,4 | 1,0 | 1,6 | 1,4 | 2,4 | 1,4 | 3,0 | |
| Вес (кг) hai | 0,47 | 0,59 | 1,13 | 1,25 | 1,97 | 2,21 | 2,93 | 3,29 | 3,78 | 4,26 | 5,14 | 5,86 | 6,09 | 7,17 | 10,86 | 12,54 | 13,77 | 15,93 |
| Модель типа A | ST160 | ST190 | ST210 | ST240 | ST270 | ST300 | ST350 | ST400 | ||||||||
| D S | D S | D S | D S | D S | D S | D S | D S | |||||||||
Диаметр (Мм) | 160 | 190 | 210 | 240 | 270 | 300 | 350 | 400 | ||||||||
Объём воздуха Открытие (L) | 2,85 | 4,75 | 6,60 | 11,40 | 15,80 | 19,09 | 27,65 | 42,81 | ||||||||
Объём воздуха Закрывания (L) | 4,08 | 7,20 | 10,29 | 15,10 | 18,80 | 28,23 | 44,10 | 62,05 | ||||||||
Время работы (Сек) | 2,0 | 4,8 | 2,2 | 2,4 | 2,9 | 3,4 | 3,2 | 3,8 | 2,0 | 4,8 | 2,2 | 2,4 | 2,9 | 3,4 | 3,2 | 3,8 |
Закрытия (Сек) | 2,4 | 4,9 | 2,6 | 3,0 | 3,8 | 4,1 | 3,7 | 4,0 | 2,4 | 4,9 | 2,6 | 3,0 | 3,8 | 4,1 | 3,7 | 4,0 |
| Вес (кг) hai | 20,15 | 23,75 | 28,41 | 33,81 | 40,03 | 48,43 | 52,6 | 77,76 | 20,15 | 23,75 | 28,41 | 33,81 | 40,03 | 48,43 | 52,6 | 77,76 |
Пневматические части, компрессорные воздушные части, пневматический привод, двойного действия, одиночный действующий пружинный возврат, привод, воздушный Acutator, цилиндр привода, пневматический привод, пневматический привод клапана
Характеристики
- Тип
- Исполнительный механизм
- Номер модели

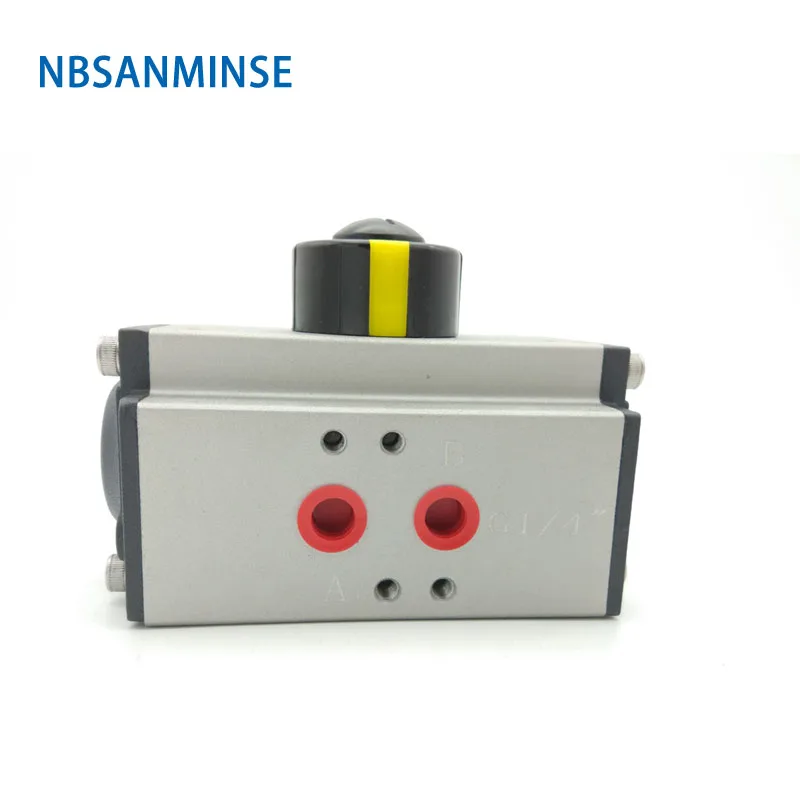

- ST-125~160S
- Бренд
- NBSANMINSE
- Fluid
- Air
- Acting
- Single Acting Spring Return
