Описание
Подробная информация о продукте

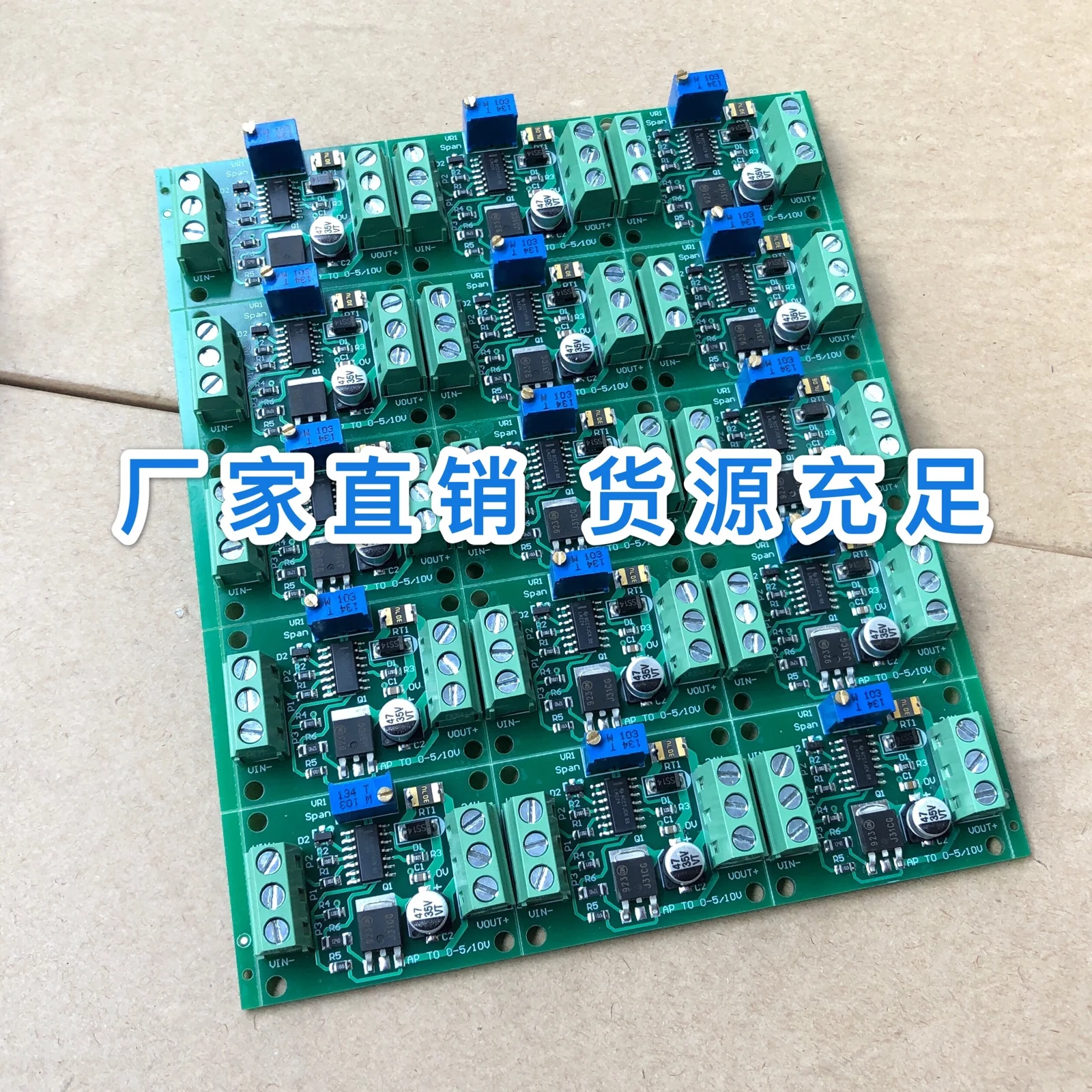

Этот модуль может эффективно увеличить с входным напряжением постоянного тока от 0-23/35/1 V до 0 10 V выход и повышения напряжения выходная мощность. Выходной ток может достигать 100mA.
1. Продукт Особенности
1 рабочее напряжение DC24V
2. Вход напряжения 0-2,5 V/3,3/5В/10В
3. Выход напряжения 0-5 V/0-10 V, ток до 100mA
4. Размер 40 mmx30mm
2. Товар Монтажная схема
24 V: положительный источник питания
0 В: отрицательный источник питания или отрицательное напряжение на выходе
Vout +: выходное напряжение положительной
Vin +: входное напряжение положительной
Вин-: входное напряжение отрицательной
3. Методы отладки
Такие как: вход 0-2,5 V постоянного тока до 0-10 V выход
1. Подключите блок к положительной клемме входное напряжение Vin + порт модуля, и отрицательной клеммы входное напряжение на Вин-порт, не используйте модуль для зарядки аккумулятора.
2. подключите рабочее электропитание, положительным полюсом блока питания подключается к 24 вольтный порт модуля, и с отрицательным полюсом блока питания соединен с напряжением 0 в порт, не используйте модуль для зарядки аккумулятора.
3. Сделать входное напряжение до 2,5 V, измерьте модуль Vout + порт с напряжением постоянного тока мультиметра и настроить продолжительность потенциометр на зарядная Модульная плата (вращение по часовой стрелке, регулировка)
Маленький, против часовой стрелки, чтобы увеличить), таким образом, что мультиметр отображает 10,0 V напряжения.
Этот модуль может эффективно увеличить с входным напряжением постоянного тока от 0-23/35/1 V до 0 10 V выход и повышения напряжения выходная мощность. Выходной ток может достигать 100mA.
1. Продукт Особенности
1 рабочее напряжение DC24V
2. Вход напряжения 0-2,5 V/3,3/5В/10В
3. Выход напряжения 0-5 V/0-10 V, ток до 100mA
4. Размер 40 mmx30mm
2. Товар Монтажная схема
24 V: положительный источник питания
0 В: отрицательный источник питания или отрицательное напряжение на выходе
Vout +: выходное напряжение положительной
Vin +: входное напряжение положительной
Вин-: входное напряжение отрицательной
3. Методы отладки
Такие как: вход 0-2,5 V постоянного тока до 0-10 V выход
1. Подключите блок к положительной клемме входное напряжение Vin + порт модуля, и отрицательной клеммы входное напряжение на Вин-порт, не используйте модуль для зарядки аккумулятора.
2. подключите рабочее электропитание, положительным полюсом блока питания подключается к 24 вольтный порт модуля, и с отрицательным полюсом блока питания соединен с напряжением 0 в порт, не используйте модуль для зарядки аккумулятора.
3. Сделать входное напряжение до 2,5 V, измерьте модуль Vout + порт с напряжением постоянного тока мультиметра и настроить продолжительность потенциометр на зарядная Модульная плата (вращение по часовой стрелке, регулировка)
Маленький, против часовой стрелки, чтобы увеличить), таким образом, что мультиметр отображает 10,0 V напряжения.
