Напрямую от производителя алюминиевый корпус HC008 Symphony control ler 6812IC Chase Лампа Артикул полноцветный RGB контроллер

Описание

HC008 волшебный регулятор

Описание продукта:

HC008 Symphony control ler подходит для UCS1903 (TM1804, TM1809 и т. д.) выход прямой разъем привод светодиодный сфера применения,-широкое применение в световых коробках реклама, сценический набор, украшение дома и другие; с простой в проводе, простой в использовании; с функцией памяти; использует радиочастотный пульт дистанционного управления для выбора узора, регулировки яркости, Регулировка скорости и другой динамический эффект изменения освещения. В то время как может соединять несколько контролеров, синхронизировать управление, Постоянно расширяя выходной канал, чтобы понять больше затемнения или каждая программа изменила эффект.

Параметры производительности

● Рабочая температура:-20-60 ℃

● Напряжение питания: DC5-24V

● Рабочий ток: <60 мА

● Размер контроллера: L122 × W71 × H 24 мм

● Размер пульта дистанционного управления: L90 × W36 × H

● Размер подарочной коробки: L135 × W80 × H

● Вес нетто: 190 г

● Вес брутто: 226 г

● Эффект: 143 видов

● Максимальное количество точек управления: 1024 точек;

●-Управление IC Модель: TM1803, TM1804, TM1809, UCS1903 с лампа RGBW Бусы из светильник "Symphony" ремень (при заказе, чтобы модель с напоминанием)

Описание использования

● Соединение хорошего светового стержня, за которым следует линия питания; Питание спередиОбеспечить соединение кабеля между не-короткого замыкания. Сделайте следующие настройки после включения питания.

● Нажмите кнопку включения/выключения первого состоянияОтключения(Меню можно установить только в состоянии выключения).

● Во время нажатия кнопки «вверх», «вниз» две кнопки A, цифровой ламповый свет, затем вы нажимаете кнопку режим/скорость», можно перейти в меню установить картинку.

● Первая картинка-контроллер"Высокая скорость, низкие настройки скорости"Цифровой дисплей «S-HI или S-LO», нажмите «вверх» и «вниз» на выбор (световая панель на IC отвечает на выбор высокоскоростного режима «S-HI», выбор режима низкой скорости S-LO), заводской по умолчанию является высокоскоростным режимом.

● Удерживайте кнопку «режим/скорость» для ввода второго изображенияУправление настройки точки"Цифровой дисплей трубки 4-bit с цифрами для контрольных точек размер с помощью «вверх» и «вниз» на +/-контрольных точек (нажмите и удерживайте кнопку может быстрой регулировки), заводским настройкам по умолчанию для 50.

● После настройки нажмите кнопку включения/выключения«Сохранить»Выпадают.

● Описание системы синхронного контроллера

Синхронная система управления-по желанию количество подключения контролера, каждый контрольный Лер следуют за Первым основным контролем, осуществляя постоянное синхронное изменение, без задержки.

Несколько контролеров в соответствии с схемой проводки соединения хорошо после, подконтроль не должен делать никаких настроек, просто откройте главный контроль, подконтроль будет в соответствии с основным контролем скорости и изменения режима (только при включении питания может отображаться не синхронно, В это время можно включить главный контроль выключения снова послужит новым открывающимся синхронным). Основной контроль в открытом состоянии, а также подконтроль также нормальная работа, когда подуправление зеленым сигнальным светом будет мигать, его цифровой дисплей текущий режим работы.

●В первую очередь143Описание работы для режима (комбинированный режим определения:(Символ*Показывает неизвестность с цифрами)

Этот режим-это настраиваемый комбинированный режим, который можно отрегулировать 2 ~ 20 сцена (режимы в 1-132) сочетание в режиме цикла, каждый режим может установить только измененную скорость, идентификация количества режимов и автоматический цикл.

(1), в состоянии выключения под нажимом «режим/скорость», «вверх» две кнопки a перейти в меню изменить свет и дисплей-01-», "-*-" это изображение представляет серийный номер сцены для текущей правки. В это время, выбор может выбрать серийный номер сцены, чтобы изменить через клавиши «+», «-».

(2) после выбора серийного номера сцены для изменения нажмите кнопку Mode/speed для отображения H * один раз, указывая режим текущей сцены, в это время, вы можете выбрать сцену, Измененный режим, чтобы изменить с помощью клавиш "+", "-", И вы можете видеть текущий эффект через световую панель. Когда цифровая трубка отображает "H000", это означает, что сцена не установлена.

(3) после выбора режима нажмите кнопку Mode/speed один раз, чтобы отобразить «S0 *», которая показывает скорость тока, В это время может через «+», «-» ключ к этому режиму сцены изменен скорость, может через световой бар для наблюдения за током режима измененной скорости.

(4) после выбора скорости нажмите кнопку "режим/скорость" снова и вернитесь к серийному номеру сцены, чтобы выбрать картинку "-*-". В это время можно через кнопку «+», «-», чтобы выбрать следующий вариант, необходимо отрегулировать сцену, или нажмите кнопку «Вкл/Выкл» и сохранить настройки.

Примечание: При наборе сцены менее 20 шт, сцена от первого серийного номера Пуск (потому что время выполнения 133-го режима от сцены "01" запуск запуска), не установите сцену режима нужно установить до H000 ". Например, необходимо установить 5 шт. сочетание сцен в 133-й режим, перейдите в меню изменить пост-правка «01» до «05» соответствующий режим сцены и скорость (изменить, когда не в заказе), изменить после проверки "06" сцена модели для "H000", Roogo не обновляется через "+", "-" Ключ для изменения.

● Стандартный режим, приведенный в следующей таблице:

Типичное применение

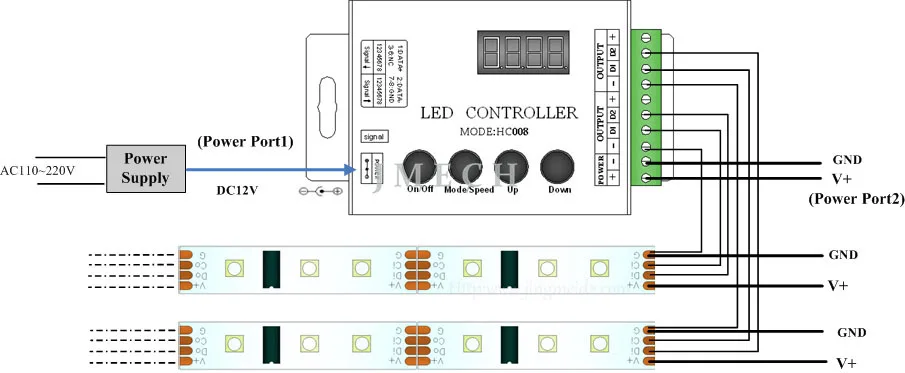

Схема 1:

Схема применения 2: многомашинное синхронное Применение функций (каждый контроллер может самостоятельно поставить питание, также может использоваться совместно)

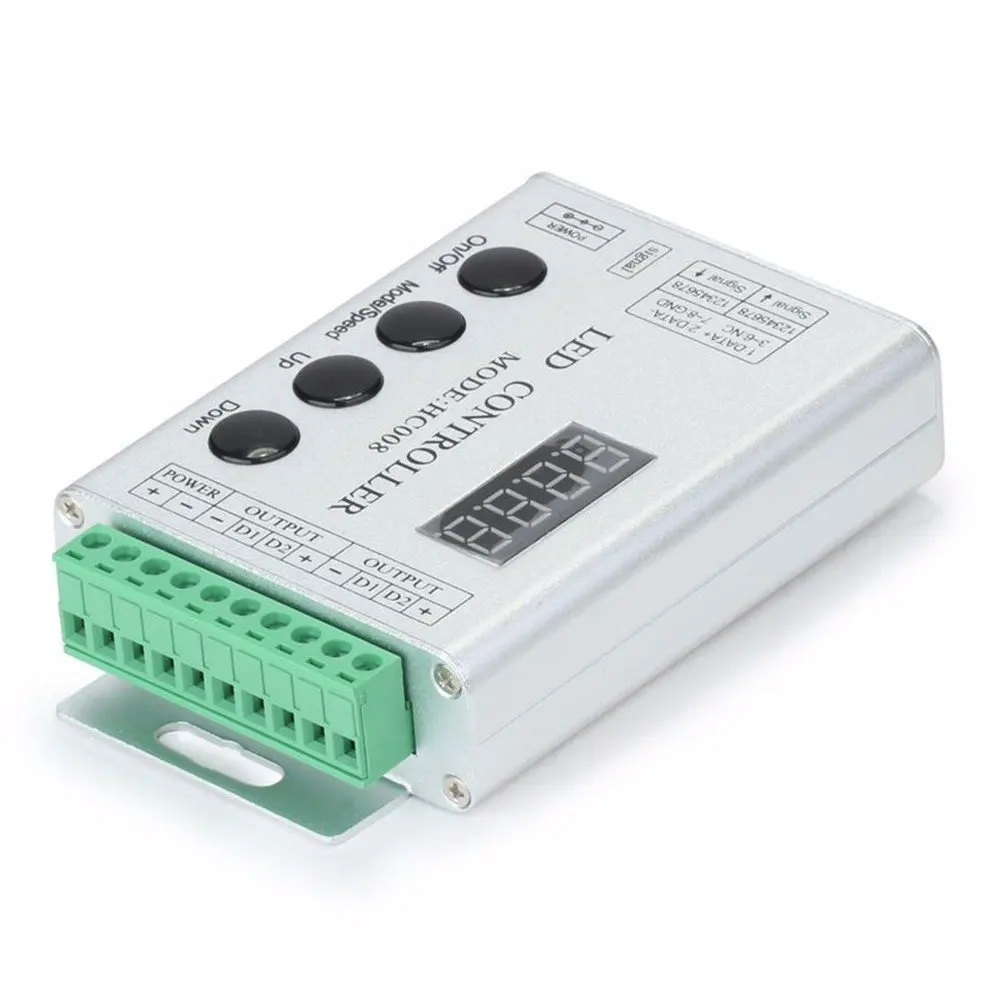

Реальный объект изображения

Меры предосторожности

1,HC008 волшебный регуляторНапряжение питания DC5 ~ 24 В, не должно получить другие напряжения;

2, ведущий провод должен обеспечить в соответствии с цветом и тип цемента, предоставленного схемой проводки, правильной проводки;

3,HC008 волшебный регуляторНе перегружен.
