Описание

Модель:HC008

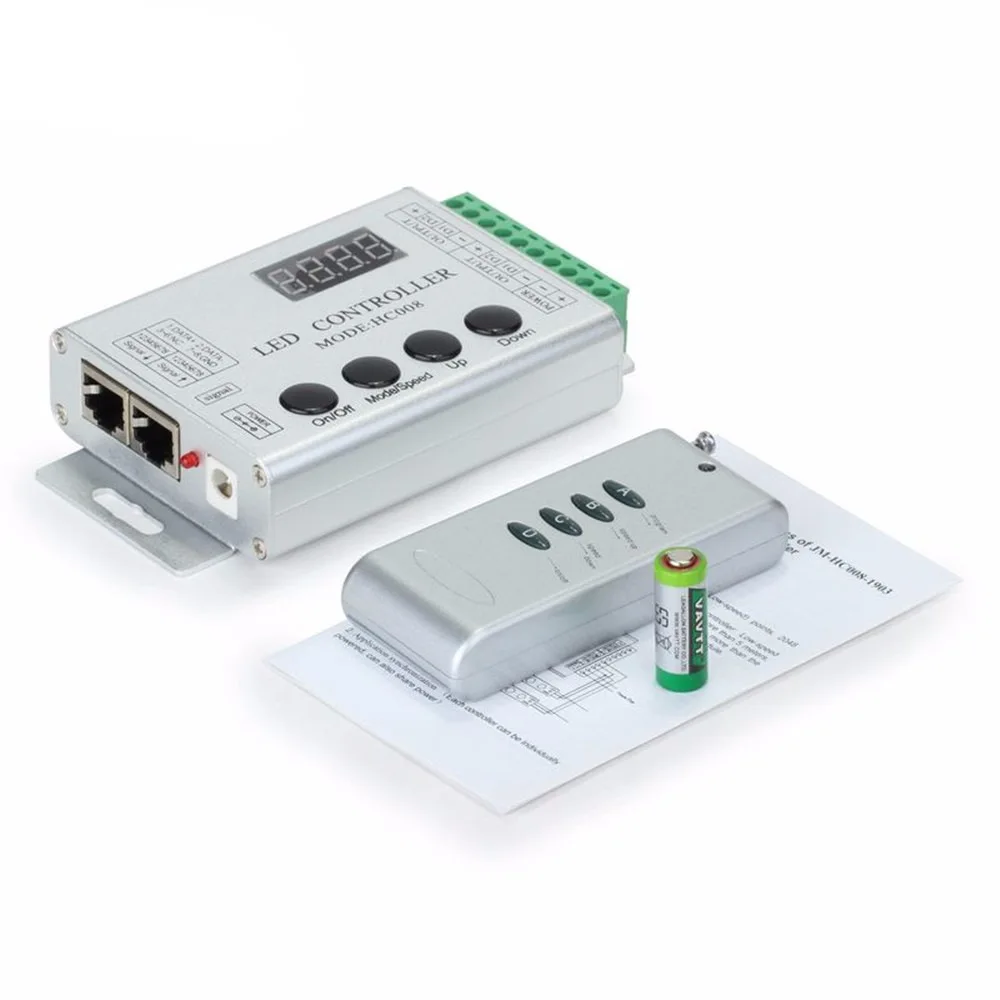

Название: алюминиевый корпус магический контроллер цвета

Описание продукта:

HC008 контрольный Лер подходит для UCS1903 (TM1804, TM1809 и т. Д.) выход прямой разъем привод светодиодный сфера применения,-широкое применение в световых коробках реклама, сценический набор, домашнее украшение и другие; с легкой проволокой, простота в использовании; с функцией хранения памяти; использует радиочастотный пульт дистанционного управления для выбора узора, регулировки яркости, Регулировка скорости и другой динамический эффект изменения освещения. В то время как может соединять несколько контролеров, синхронизировать управление, Постоянно расширяя выходной канал, чтобы понять больше затемнения или каждая программа изменила эффект.

Параметры производительности

● Рабочая температура:-20-60 ℃

● Напряжение питания: 5 В постоянного тока, 12 В ~ 24 В выбор (примечание к заказу требуется напряжение) WS2811 5 В, WS2811 12 В, ws801 5 В, ws801 12 В

● Рабочий ток: <60 мА

● Размер контроллера: L122 × W71 × H 24 мм

● Размер пульта дистанционного управления: L90 × W36 × H

● Размер подарочной коробки: L135 × W80 × H

● Вес нетто: 190 г

● Вес брутто: 226 г

● Модель с эффектом: 133

● Максимальное количество точек управления: низкая скорость: 1024 точек; Высокая скорость: 2048 точек

● Управляемые IC МОДЕЛИ: TM1803, TM1804, TM1809, UCS1903 и т. Д. (модель должна обратить внимание при заказе)

Порты и разъёмы Описание

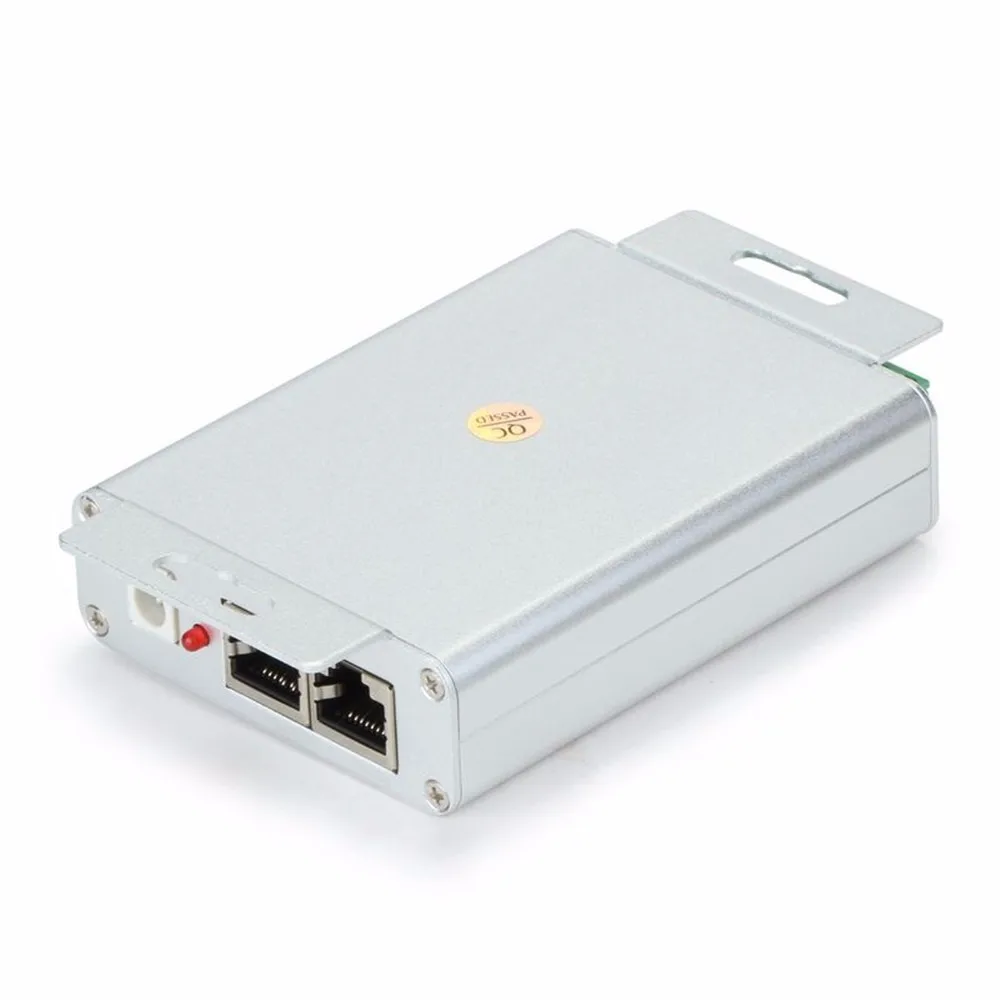

Входной порт источника питания-держатели питания постоянного тока и вход сигнала-сиденье сетевой карты

Выход интерфейс-10-битная одиночный нож Резьбовая муфта

Описание использования

● Соединение хорошего светового стержня, за которым следует линия питания; Питание спередиОбеспечить соединение кабеля между не-короткого замыкания. Сделайте следующие настройки после включения питания. ● Нажмите кнопку включения/выключения первого состоянияОтключения(Меню можно установить только в состоянии выключения). ● Во время нажатия кнопки «вверх», «вниз» две кнопки A, цифровой ламповый свет, затем вы нажимаете кнопку режим/скорость», можно перейти в меню установить картинку. ● Первая картинка-контроллер"Высокая скорость, низкие настройки скорости"Цифровой дисплей «S-HI или S-LO», нажмите «вверх» и «вниз» на выбор (световая панель на IC отвечает на выбор высокоскоростного режима «S-HI», выбор режима низкой скорости S-LO), заводской по умолчанию является высокоскоростным режимом. ● Удерживайте кнопку «режим/скорость» для ввода второго изображенияУправление настройки точки"Цифровой дисплей трубки 4-bit с цифрами для контрольных точек размер с помощью «вверх» и «вниз» на +/-контрольных точек (нажмите и удерживайте кнопку может быстрой регулировки), заводским настройкам по умолчанию для 50. ● После настройки нажмите кнопку включения/выключения«Сохранить»Выпадают. ● Макетная плата контроллера в общей сложности 4 шт. кнопки

★Вкл/Выкл:Включение/выключение питания.

★Режим/Скорость:Режим-кондиционер/регулировка скорости переключение функции (цифровая трубка первый дисплей H для режима-кондиционер, S для регулировки скорости)

★Вверх:Режим +/speed +, когда в режиме-функция кондиционирования для ключа Mode plus, в функции регулировки скорости, когда ключ для ускорения скорости.

★Вниз: Режим-/скорость-, когда в режиме-функция кондиционирования для уменьшения модели, функция регулировки скорости, когда ключ для скорости медленнее.

Примечание: после включения контроллера красный индикатор загорится, и зеленый индикатор будет мигать каждый раз, когда вы нажимаете кнопку.

● Использует беспроводное РЧ-управление, пульт дистанционного управления на общей 4 шт. кнопке, кнопка имеет следующие функции:

A:Режим/скорость переключения ключа, шаблон или контроль скорости на выбор.

B:Режим Плюс/Скорость вверх ключ, режим плюс когда в режиме функции,

Скорость, когда в функции скорости.

C:Ключ уменьшения режима/снижения скорости, уменьшение режима при использовании функции режима,

В функции контроля скорости, когда скорость медленнее.

D:Вкл/Выкл ключ,

Выходная нагрузка может быть включена или выключена в любое время;

● Описание системы синхронного контроллера

Синхронная система управления-по желанию количество подключения контролера, каждый контрольный Лер следуют за Первым основным контролем, осуществляя постоянное синхронное изменение, без задержки.

Несколько контролеров в соответствии с схемой проводки соединения хорошо после, подконтроль не должен делать никаких настроек, просто откройте главный контроль, подконтроль будет в соответствии с основным контролем скорости и изменения режима (только при включении питания может отображаться не синхронно, В это время можно включить главный контроль выключения снова послужит новым открывающимся синхронным). Основной контроль в открытом состоянии, а также подконтроль также нормальная работа, когда подуправление зеленым сигнальным светом будет мигать, его цифровой дисплей текущий режим работы.

●В первую очередь133Описание работы для режима (комбинированный режим определения:(Символ*Показывает неизвестность с цифрами)

Этот режим-это настраиваемый комбинированный режим, который можно отрегулировать 2 ~ 20 сцена (режимы в 1-132) сочетание в режиме цикла, каждый режим может установить только измененную скорость, идентификация количества режимов и автоматический цикл.

(1), в состоянии выключения под нажимом «режим/скорость», «вверх» две кнопки a перейти в меню изменить свет и дисплей-01-», "-*-" это изображение представляет серийный номер сцены для текущей правки. В это время, выбор может выбрать серийный номер сцены, чтобы изменить через клавиши «+», «-».

(2) после выбора серийного номера сцены для изменения нажмите кнопку Mode/speed для отображения H * один раз, указывая режим текущей сцены, в это время, вы можете выбрать сцену, Измененный режим, чтобы изменить с помощью клавиш "+", "-", И вы можете видеть текущий эффект через световую панель. Когда цифровая трубка отображает "H000", это означает, что сцена не установлена.

(3) после выбора режима нажмите кнопку Mode/speed один раз, чтобы отобразить «S0 *», которая показывает скорость тока, В это время может через «+», «-» ключ к этому режиму сцены изменен скорость, может через световой бар для наблюдения за током режима измененной скорости.

(4) после выбора скорости нажмите кнопку "режим/скорость" снова и вернитесь к серийному номеру сцены, чтобы выбрать картинку "-*-". В это время можно через кнопку «+», «-», чтобы выбрать следующий вариант, необходимо отрегулировать сцену, или нажмите кнопку «Вкл/Выкл» и сохранить настройки.

Примечание: При наборе сцены менее 20 шт, сцена от первого серийного номера Пуск (потому что время выполнения 133-го режима от сцены "01" запуск запуска), не установите сцену режима нужно установить до H000 ". Например, необходимо установить 5 шт. сочетание сцен в 133-й режим, перейдите в меню изменить пост-правка «01» до «05» соответствующий режим сцены и скорость (изменить, когда не в заказе), изменить после проверки "06" сцена модели для "H000", Roogo не обновляется через "+", "-" Ключ для изменения.

● Стандартный режим, приведенный в следующей таблице:

Типичное применение

Схема 2:Многомашинное синхронное применение функции (каждый контроллер может самостоятельно поставить питание, также может совместно использовать блок питания)

(А. Каскадное соединение, а именно основной контроль выходного сигнала под подконтролем входного сигнала, этот подконтроль выходного сигнала, а затем получение следующего входного сигнала подуправления)

B. Автобусное сообщение, то есть основной контроль выходного сигнала вход переменного тока ко всем суб-контроль сигнала входной разъем)

Меры предосторожности

1. Напряжение питания этот продукт является DC5/12 ~ 24 V, не должны получить другие напряжения;

2, ведущий провод должен обеспечить в соответствии с цветом и тип цемента, предоставленного схемой проводки, правильной проводки;

3, этот продукт не перегружен.
