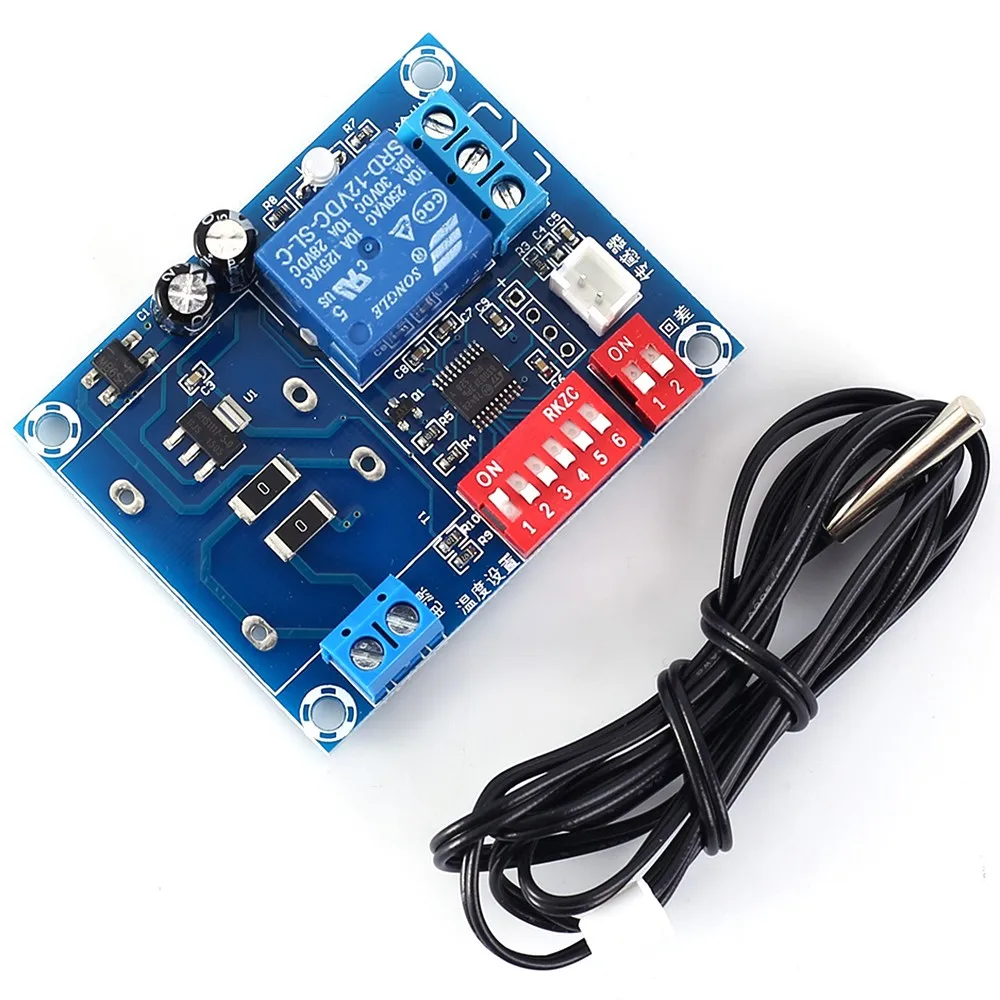

Настраиваемый регулятор температуры DC 12V NTC датчик-25-100C переключатель управления

Параметры:

1>. Модель: XH-W1705

2>. Рабочее напряжение: 12 В постоянного тока

3>. Диапазон температур:-26℃ ~ 100℃

4>. Точность: 2℃

5>. Датчик: NTC 10 K B3950

6>. Тип выхода: реле (не может выходное напряжение)

7>. Напряжение нагрузки: 250 В переменного тока/30 В постоянного тока (макс.)

8>. Рабочая температура:-20℃ ~ 85℃

9>. Рабочая влажность: 5% ~ 95% относительной влажности

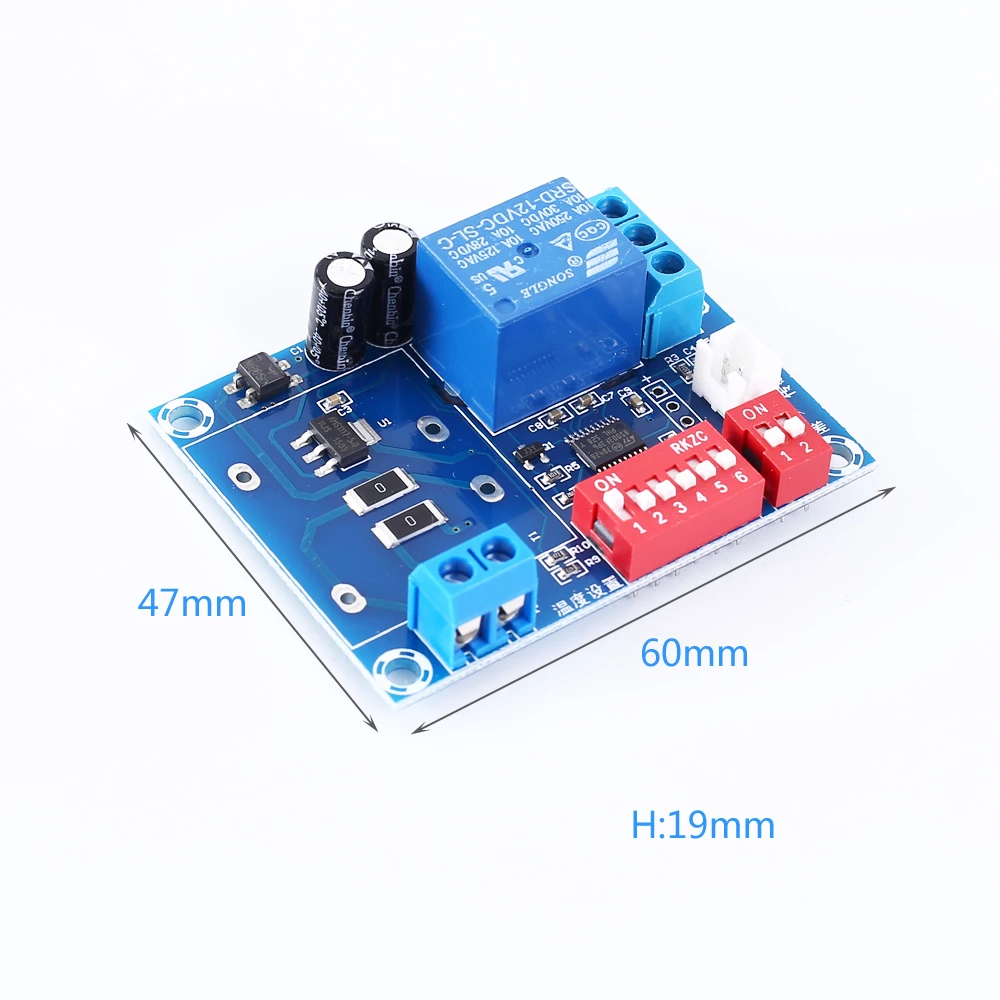

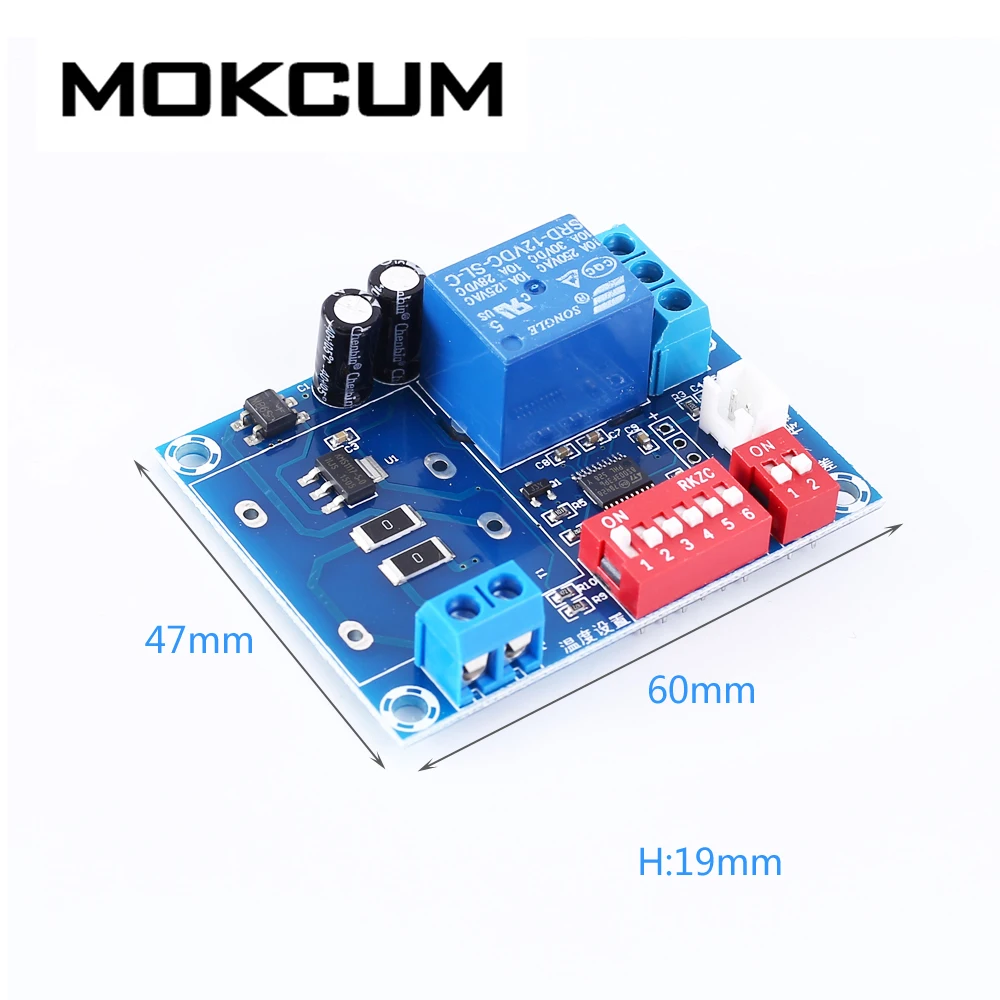

10>. Размер модуля: 60*47*19 мм

11>. Длина датчика: 1 метр

Набор параметров:

1>. Он может работать в режиме нагрева и охлаждения.

2>. Режим работы не может быть установлен. Он выбирается с помощью схемы подключения как showning.

3>. Режим нагрева: Подключение устройства между NO и com-терминалом.

4>. Режим охлаждения: Подключение устройства между NC и com-терминалом.

5>. Необходимо установить два параметра: минимальная температура и обратная температура.

6>. Минимальная температура: минимальное значение температуры в диапазоне температур.

7>. Минимальное значение температуры: диапазон температур-26℃ ~ 100℃. Минимальное значение установки-2℃ каждый раз. Оно устанавливается шестью тумбллерами слева.

8>. Обратная температура: значение между самой высокой температурой и самой низкой температурой.

9>. Обратное значение температуры: он просто может выбрать четыре значения: 2℃/5℃/10℃/15℃. Он устанавливается двумя тумбллерами справа.

Пример:

1>. Режим нагрева: контроль температуры воды. Остановите нагрев, когда температура достигает 80 ℃; Начните нагревание, когда температура опускается до 70 ℃.

1,1>. Диапазон температур 70℃ ~ 80℃. Таким образом, минимальное значение температуры 70℃ и значение температуры возврата 10℃

1,2>. Установите минимальное значение температуры левыми тумблерами. Обратитесь к таблице соответствия и установите тумблеры как 110000.

1,3>. Установите значение температуры возврата правыми тумблерами. Обратитесь к таблице соответствия и установите тумблеры как 10.

2>. Режим охлаждения: контроль комнатной температуры. Остановите охлаждение, когда температура опускается до 20℃; Начните охлаждение, когда температура достигает 30℃.

2,1>. Диапазон температур 20℃ ~ 30℃. Таким образом, минимальное значение температуры 20℃ и значение температуры возврата 10℃

2,2>. Установите минимальное значение температуры левыми тумблерами. Обратитесь к таблице соответствия и установите тумблеры как 010111.

2,3>. Установите значение температуры возврата правыми тумблерами. Обратитесь к таблице соответствия и установите тумблеры как 10.
