Описание
1.Рабочее напряжение: 5 V-15 V
2.Ведущий ток: 1.0A (выход открытого коллектора)
3.Диапазон регулировки рабочего цикла: 5%-95%
Информация о товаре:
Монтаж:
Подключите ток к theVCC GND 。
Выходной сигнал isEN, CLK, DIR: выходной сигнал является общим анодным соединением
ДирШаговый сигнал направления двигателя. Есть выход сигнала, когда переключатель направления повернут влево
ClkШаг тактовый сигнал 。 выход открытой цепи для коллектора 。
RUДля разрешения/офлайн сигнала, позволяет выбрать выход напряжения в чехол короткого замыкания, нет выхода напряжения при отключении.
Настройка и Настройка продукта:

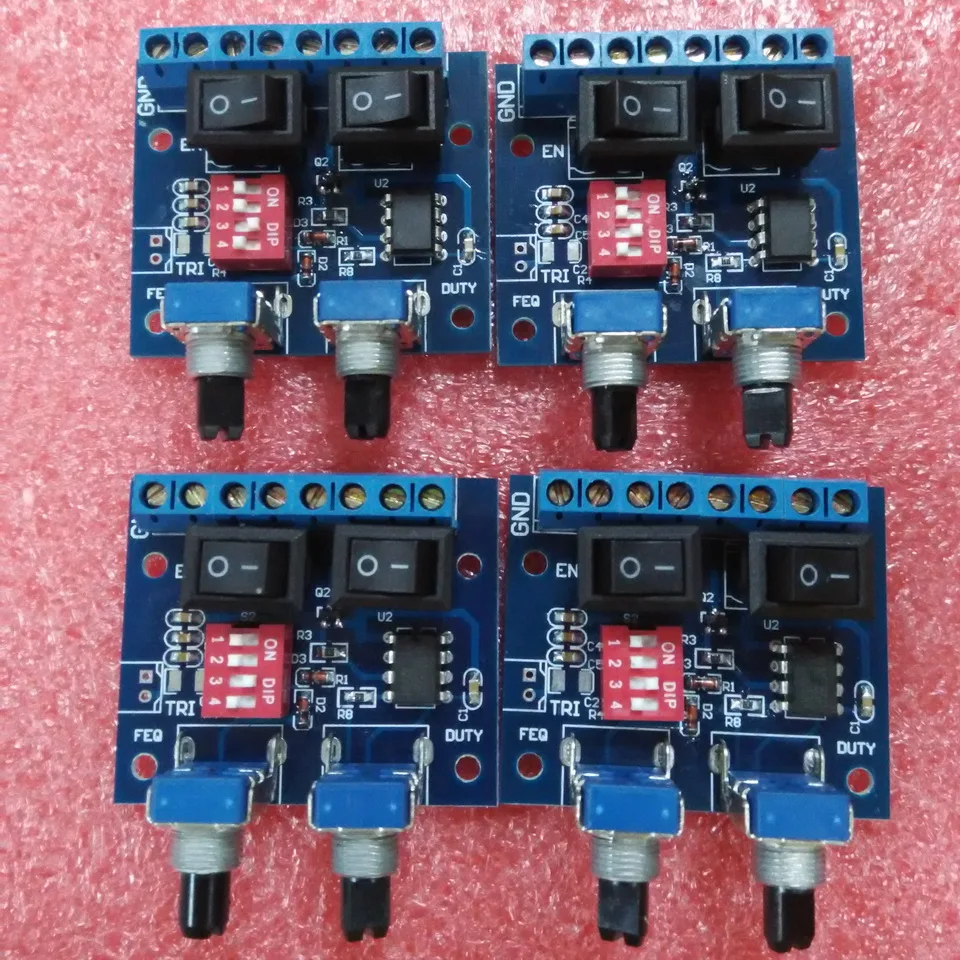

Как показано на рисунке, набор code3Set asON, 4 Set asOFF, этот модуль настроен на не устойчивый Генератор импульсных сигналов,
Правая ручка регулировки импульсного рабочего цикла, частота в основном не влияет, когда рабочий цикл регулируется. Приблизительный диапазон регулирования рабочего цикла: 5%-95%, рабочий цикл варьируется в зависимости от частоты.
Доступны четыре диапазона частот, три конденсатора are103, 473and104.
Наберите code1, 2All forOFF, высокочастотный диапазон, Частотный диапазон:
F = 1,443/(RA + RB + R) * C= 3,4-6,6 кГц
Наберите code1byON, 2 byofwhen-средний диапазон:
F = 1,443/(RA + RB + R) * (C1+ C) = 600-1200 Гц
Наберите code1byOFF, 2 byONTime-Низкая частота:
F = 1,443/(RA + RB + R) * (C2+ C) = 300-600 Гц
Циферблат code1and2All forONTime-это второй Низкий диапазон:
F = 1,443/(RA + RB + R) * (C2+ C1+ C) = 200-400 Гц
Примечания: частота-это Расчетное значение, погрешность в фактической емкости и сопротивлении, частота также имеет ошибки, внутреннее сопротивление двух диодов не учитывается в расчетах, результаты измерения будут отличаться, емкость сменного конденсатора, когда требуется более низкая частота, увеличение емкости 10 раз, частота удваивания будет уменьшена в 10 раз.
Циферблат code3byOFF, циферблат code4byONTime, этот модуль-Задержка запуска переключателя. Когда это занимает долгое время, пожалуйста, замените конденсатор на большую емкость.
'
