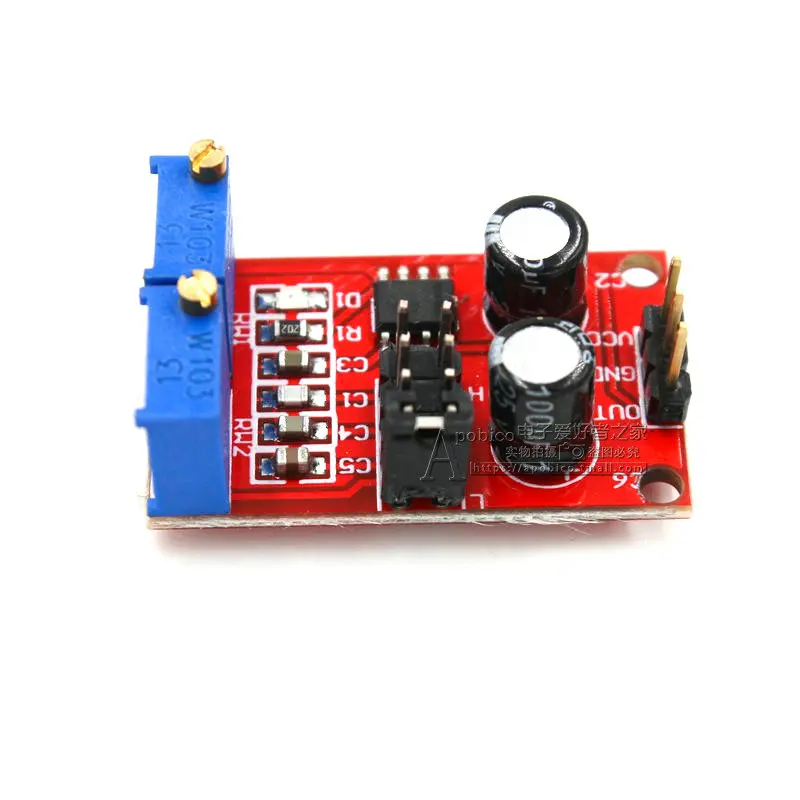

NE555 Pulse Frequency Duty Cycle Adjustable Module Square Wave Rectangular Wave Signal Generator

Описание

NE555 Pulse Frequency Duty Cycle Adjustable Module Square Wave Rectangular Wave Signal Generator

Область применения:

1. Используется в качестве генератора сигналов квадратной волны для генерации сигнала квадратной волны для экспериментального развития.

2. Сигнал квадратной волны используется для привода водителя шагового двигателя.

3. Генерировать Регулируемый Пульс для использования MCU.

4. Генерация регулируемого импульса и управления, связанных с цепью.

Краткое описание:

1. Размеры: 3,1 см * 2,2 см

1. Основной чип: NE555;

2. Входное напряжение: 5V-15VDC. При подаче 5 в выходной ток может быть около 15 мА. При подаче 12 в выходной ток может составлять около 35 мА.

3. Входной ток: ≥100 мА

4. Амплитуда на выходе: 4,2 в-ПП до 11,4 в-ПП. (амплитуда на выходе зависит от входного напряжения)

5. Максимальный выходной ток: ≥15 мА (когда 5 В питания больше 50% в-pp), ≥35 мА (когда 12 В питания больше 50% в-pp)

Преимущества:

1. выход показан светодиодный, и является ли выход прямым и четким (когда мощность низкая, светодиодный выключен на высоком уровне, и светодиодный мигает при низкой частоте);

2. Диапазон выходной частоты является дополнительным, чтобы сделать выходную частоту более непрерывной регулируемой;

Низкая частота: 1 Гц ~ 50 Гц

Промежуточная частота: 50 Гц ~ 1 кГц

Средний и высокочастотный диапазон: 1 кГц ~ 10 кГц

Высокочастотный диапазон: 10 кГц ~ 200 кГц

3. Выходной рабочий цикл может быть точно настроен. Рабочий цикл и частота соответственно не регулируются.

4. Регулируемая Выходная частота;

Период T = 0,7 (RA rb + 2) C

RA и RB Настраиваются для 0-10 k;

Низкая частота C = 0,001 мкФ;

Для промежуточной частоты, C = 0,1 мкФ;

Средняя и высокая частота C = 1 мкФ;
