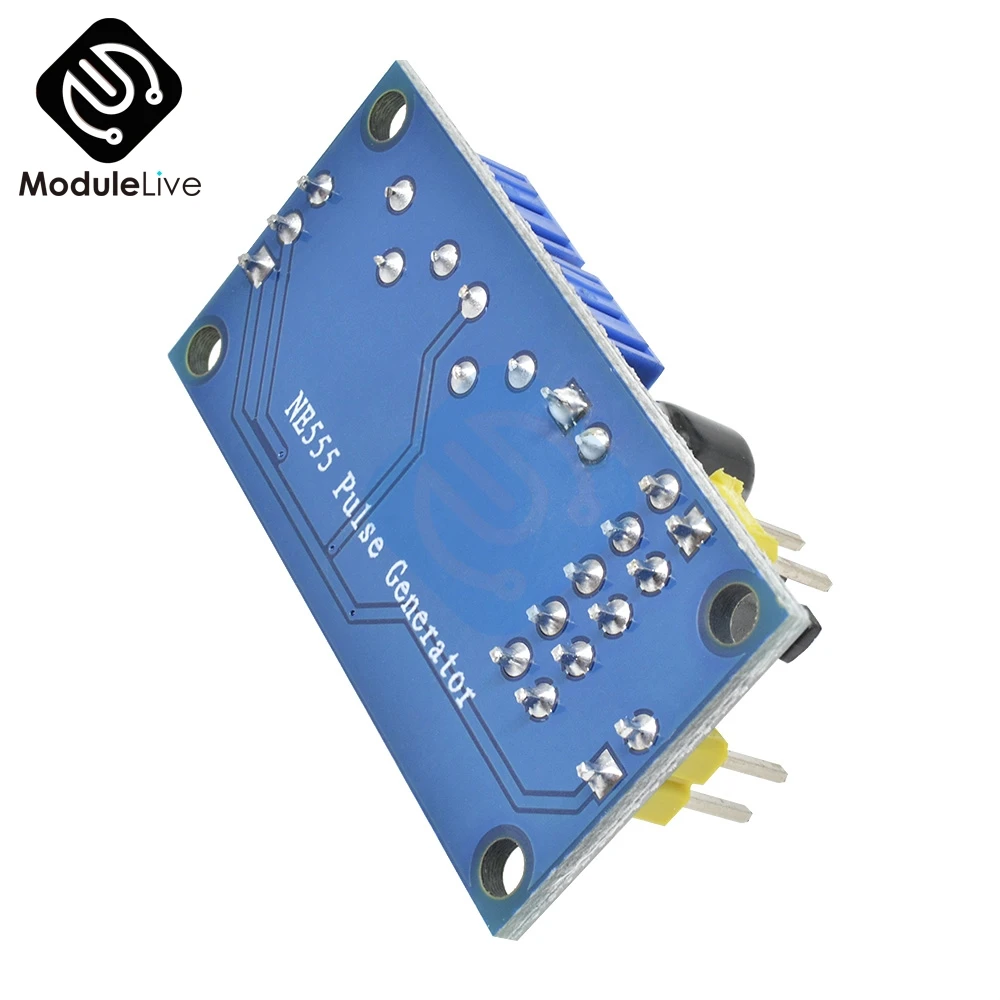

NE555 Регулируемый импульсный генератор регулируемый коэффициент работы небольшой генератор сигналов модуль доска Ne555 электронные инструменты

Описание

Описание:

1. Размер: 20 мм * 40 мм
2. Функция: производить квадратную волну или квадратную волну на различных частотах;
3. Индекс параметров:
(1) Источник питания: Входное напряжение: 5 В. 5 В питания, выходной ток может быть около 10 мА;
(2) Частота: 5 полос (доступно)
J1 Файл: 0,6 Гц ~ 25 Гц
J2 Файл: 7 Гц ~ 300 Гц
J3 Файл: 50 Гц ~ 2,5 кГц
Блок J4: 350 кГц ~ 6,6 кГц
Блок J5: 6,7 кГц ~ 180 кГц
Диапазон регулируемого рабочего цикла: 0,4-0,99
(3) Светодиодный индикатор выхода, светодиодный индикатор низкого уровня, светодиодный индикатор выключается высоко, светодиодный индикатор скорости мигания показывает частоту изменения выходного сигнала; в дополнение к выбору различных полос наружной перемычки, регулировка RV1 может регулировать частоту, регулировка может быть видна мигающий светодиодный Регулировка соответствующего изменения частоты;
(4) Входной ток: ≥100 мА
(5) Выходное напряжение: 4,2 в
(6) рассчитывается Выходная частота: период T = 0,7 (Ra + 2Rb) C Ra, Rb для 0-10 K регулируется;
(7) Вход: VCC Выход GND: VCC GND входное напряжение и выходная консистенция здесь, цель удобной, вы можете следить за питанием. Выход-это сигнал выходной частоты.

Посылка включает в себя:

1 * NE555 Регулируемый импульсный генератор регулируемый коэффициент работы небольшой генератор сигналов
