Описание

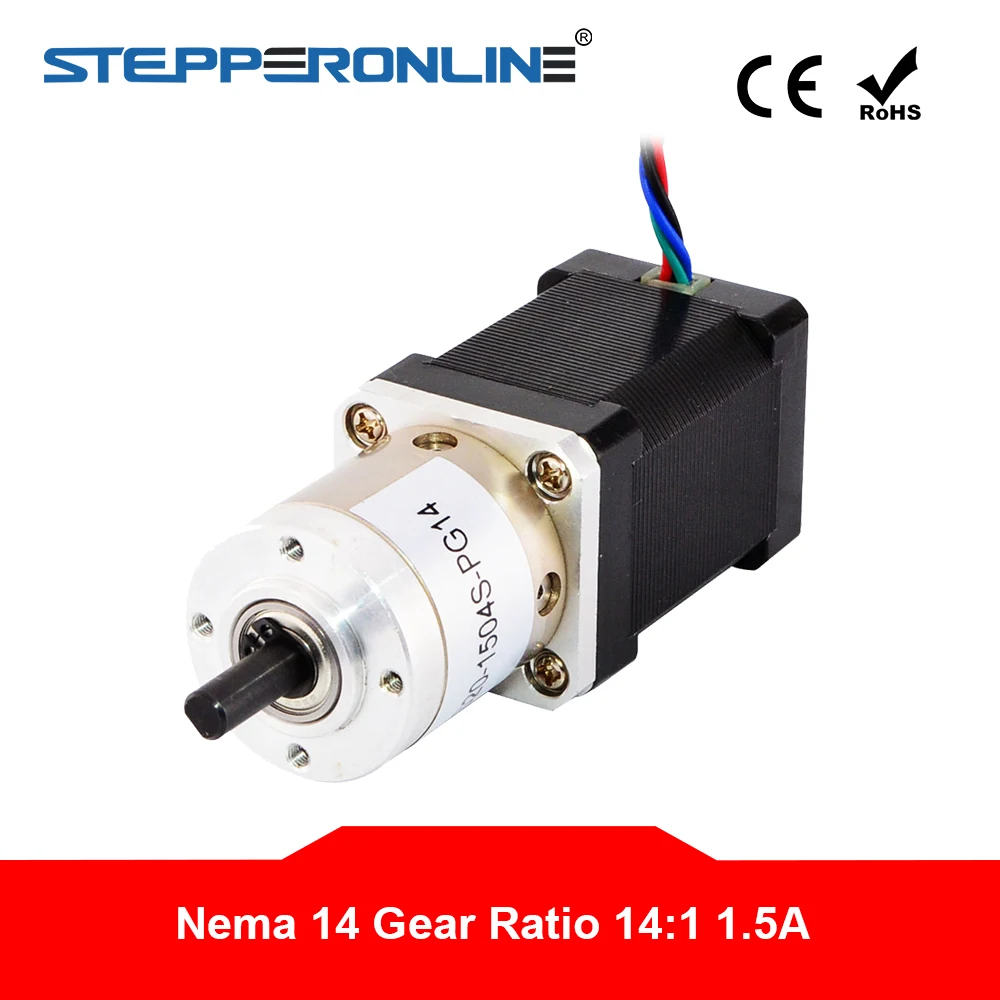

Этот шаговый двигатель Nema 14 с корпусом 52 мм и номинальным током 1.5A, интегрированный планетарный редуктор передаточного числа 13,73: 1. Это хорошее решение для применений, которые с ограниченным пространством, но нужны низкая скорость и/или высокий крутящий момент.
Электрические Параметры
Артикул производителя: 14HS20-1504S-PG14 Тип двигателя: биполярный шаговый Шаг угол: 0,13 градусов Удерживающий крутящий момент без коробки передач: 40Ncm (56,6 oz.in) Номинальный ток/фаза: 1.5A Фазовое сопротивление: 2,8 Ом Напряжение: 4,2 V Индуктивность: 3.8mH ± 20% (1 кГц)Спецификации коробки передач>
Коробка передач Тип: планетарный Передаточное отношение: 13,73: 1 Эффективность: 80% Люфт при безнагрузке: <= 1 град Макс. Допустимый крутящий момент: 4 нм (566.4oz.in) Момент допустимый крутящий момент: 8 нм (1132.9oz.in) Максимальная осевая нагрузка вала: 50N Максимальная радиальная нагрузка вала: 100NФизические характеристики
Размер рамы: 35x35 мм Длина двигателя: 52 мм Длина коробки передач: 36,8 мм Вал Диаметр: Φ6mm Длина вала: 18 мм Длина d-выреза: 12 мм Количество проводов: 4 Длина свинца: 400 мм Вес: 400 гРисунок
Соединение
Характеристики
- Бренд
- STEPPERONLINE
- Сертификация
- Обязательный сертификат КНР / Европейский сертификат соответствия / ИСО / ROHS
- Ток / Фаза
- 1.5A
- Фаза
- 2
- Крутящий Момент
- without Gearbox: 40Ncm(56.6oz.in)
- Угол Шага (градусы)
- 1.8 deg
- Тип
- Гибридные
- Номер модели
- 14HS20-1504S-PG14
- Max.Permissible Torque
- 4Nm(566.4oz.in)
- Moment Permissible Torque
- 8Nm(1132.9oz.in)
- Shaft Diameter
- 6mm
- Shaft Type
- D cut
