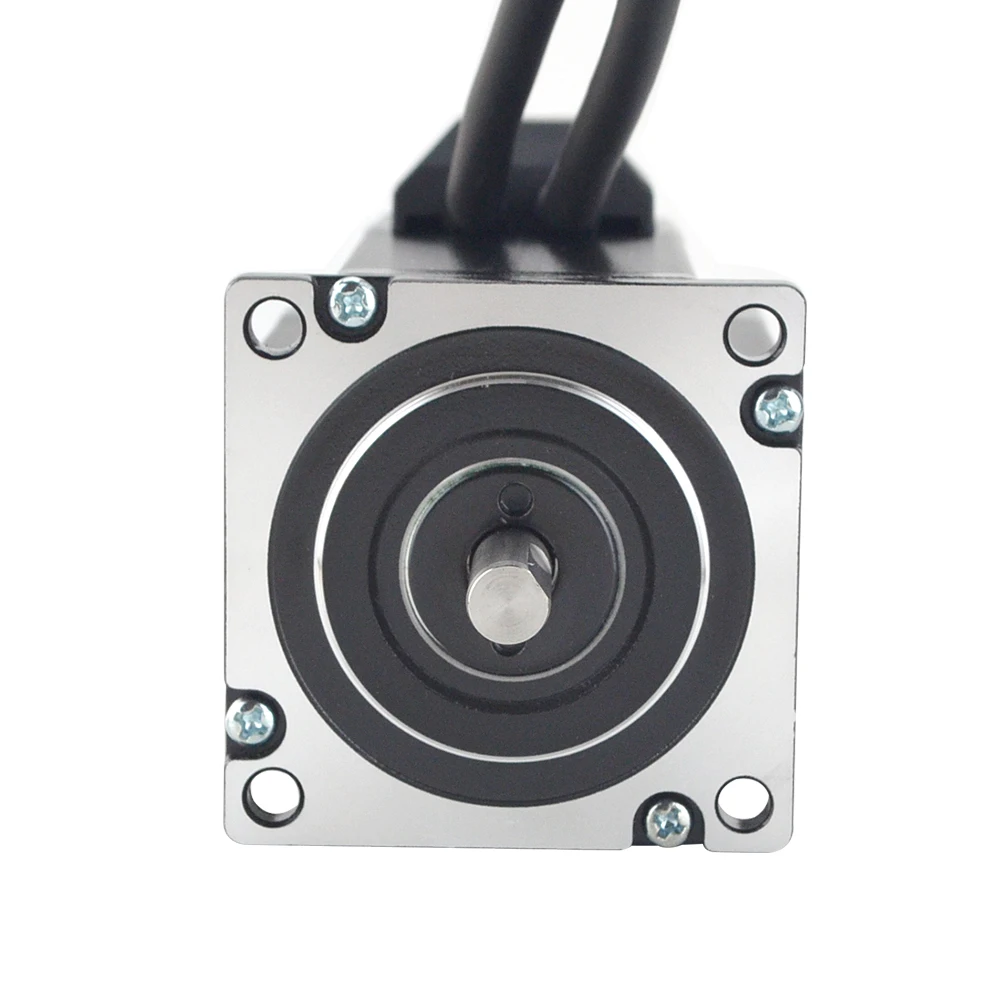

Nema 23 замкнутый контур шаговый двигатель 2Nm с датчиком 1000CPR 5A 2 Фаза Nema23 шагового двигателя 4-свинец 8 мм вал 76 мм корпус Длина

Nema 23 замкнутый контур шаговый двигатель 2Nm с датчиком 1000CPR 5A 2 Фаза Nema23 шагового двигателя 4-свинец 8 мм вал 76 мм корпус Длина

3 241 руб.

Описание

Электрические Параметры

Артикул производителя: 23E1K-20 Количество фаз: 2 Шаг угол: 1,8 градусов Удерживающий крутящий момент: 2 нм (283,28 унций. В) Номинальный ток/фаза: 5,0 А Фазовое сопротивление: 0,4 Ом Индуктивность: 1,8 МХ ± 20% (1 кГц)

Физической Параметры

Размер рамы: 57x57 мм Длина: 76,5 мм Диаметр вала: Φ8 мм Длина вала: 21 мм D-Cut Длина вала: 15 мм Длина свинца: 270 мм Вес: 1,06 кг

Контроль кодирования (1000CPR)

Белый-GND

Красный -- + 5VCC

Синий-EA-

Черный-EA +

Зеленый-EB-

Желтый-EB +

Рисунок

Nema 23 замкнутый контур шаговый двигатель 2Nm с датчиком 1000CPR 5A 2 Фаза Nema23 шагового двигателя 4-свинец 8 мм вал 76 мм корпус Длина

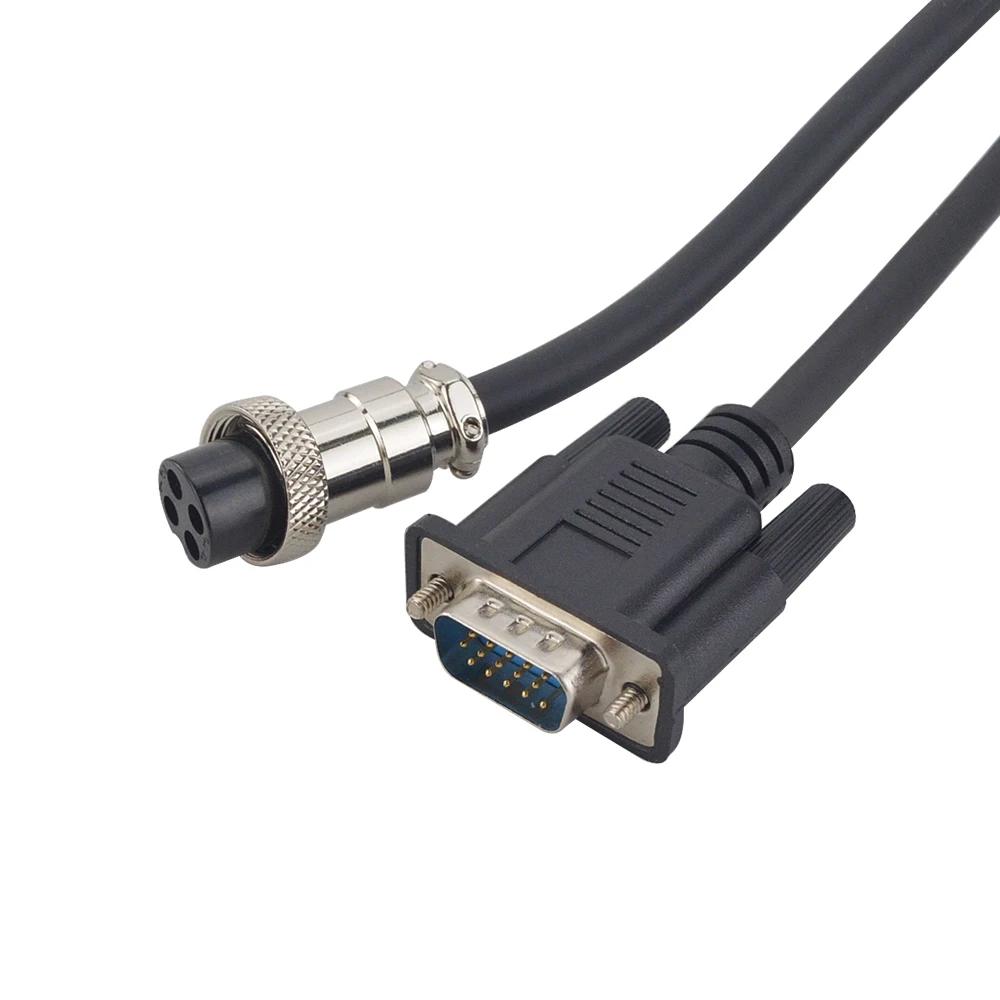

Соединение

Nema 23 замкнутый контур шаговый двигатель 2Nm с датчиком 1000CPR 5A 2 Фаза Nema23 шагового двигателя 4-свинец 8 мм вал 76 мм корпус Длина

Nema 23 замкнутый контур шаговый двигатель 2Nm с датчиком 1000CPR 5A 2 Фаза Nema23 шагового двигателя 4-свинец 8 мм вал 76 мм корпус Длина

Характеристики

Бренд: STEPPERONLINE

Сертификация: Европейский сертификат соответствия / ИСО / ROHS

Угол Шага (градусы): 1.8 deg

Тип: Гибридные

Ток / Фаза: 5.0 A

Фаза: 2

Крутящий Момент: 2 Nm(283.28 oz.in)

Номер модели: 23E1K-20

Motor Size: 57 x 57 x 76.5mm

Shaft Diameter: 8 mm

Shaft Length: 21 mm

D-Cut Shaft Length: 15 mm
