Описание
Двигатель LC86H280 информация
LC-H2 Lichuan серии 2 фазные шаговые двигатели замкнутой петли, они разработаны для соответствия с 2 фазными сервоприводами Lichuan, включая LCDA257S, LCDA86H и LCDA808H. Они доступны от NEMA23 до NEMA34 (57,60 мм и 86 мм) с удерживающим крутящим моментом от 2 нм до 12 нм. LC86H280 является NEMA34 4.5Nm замкнутый контур шагового двигателя. 1000-линейные оптические инкрементные кодировщики. Все они имеют отзывы энкодера, высокая скорость, высокая точность.
2 Фаза Nema34 замкнутый контур шаговый мотор Спецификация
| Модель двигателя | Шаг/угол | Длина | Держательный крутящий момент | В настоящее время | Инерция ротора | Кодер линия | Подводящий провод | Вес |
| ° | Мм | N.M | А | G. cm2 | PPR | Нет. | Кг | |
| LC86H260 | 1,8 | 60 + 22 | 3 | 6 | 1100 | 1000 | 4 | 2,0 |
| LC86H268 | 1,8 | 68 + 22 | 3,5 | 6 | 1400 | 1000 | 4 | 2,2 |
| LC86H280 | 1,8 | 80 + 22 | 4,5 | 6 | 1800 | 1000 | 4 | 2,5 |
| LC86H298 | 1,8 | 98 + 22 | 6,5 | 6 | 2800 | 1000 | 4 | 3,3 |
| LC86H2120 | 1,8 | 120 + 22 | 8,2 | 6 | 3600 | 1000 | 4 | 4,0 |
| LC86H2128 | 1,8 | 130 + 22 | 10 | 7,5 | 4200 | 1000 | 4 | 4,5 |
| LC86H2160 | 1,8 | 156 + 22 | 12 | 7,5 | 5400 | 1000 | 4 | 5,4 |
2 фазы Nema34 замкнутый контур шагового двигателя размер и метод проводки

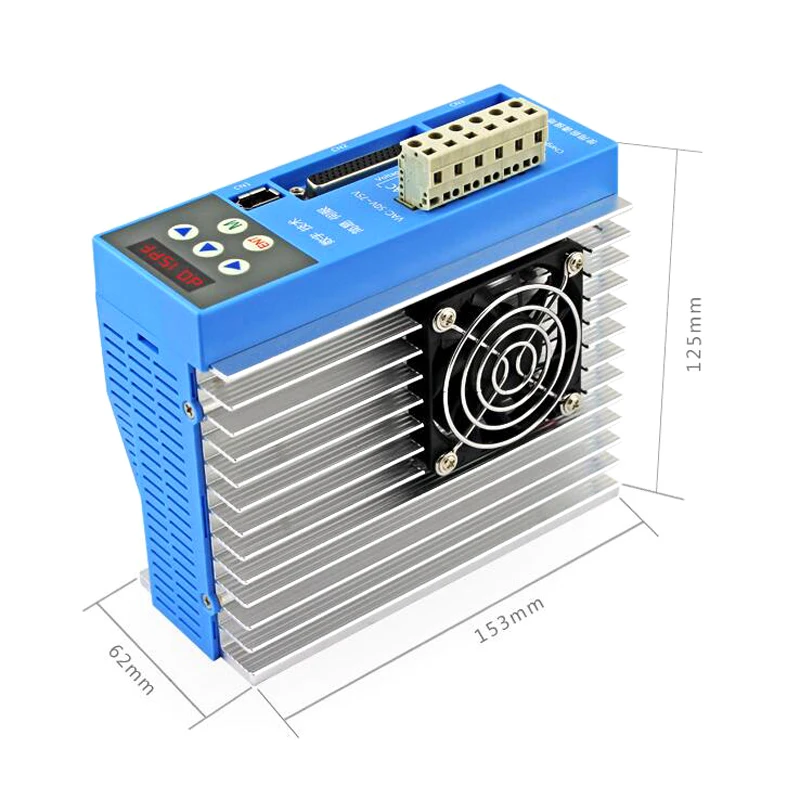

Драйвер инстродуктион:
Серии Lichaun легкие сервоприводы основаны на новейшей технологии DSP и усовершенствованном алгоритм управления Lichaun расчесывания бесщеточных сервоприводов и шаговых систем. Они отличаются замкнутым контуром положения, предлагаем огромный крутящий момент, отличное ускорение и быстрый отклик, отсутствие резервации крутящего момента, высокая неподвижность жесткости, дополнительный низкий уровень шума и нагрева, плавное движение двигателя, без охоты, noовер съемки почти нулевое время, и нет настройки практически для всех приложений.
Благодаря сочетанию функций как бесщеточных сервоприводов, так и шаговых приводов, Lichuan серии easy servo подходят как для обновления обычных шаговых систем, и замена бесщеточных сервосистем, которые имеют замкнутую петлю и высокие требования к крутящим моментам.
Клиенты успешно осуществили LCDA808H управляемые простые сервосистемы в таких применениях, как asнастольный фрезерный станок с ЧПУ, небольшие мельницы с ЧПУ, лазерные резаки/граверы, стоматологические мельницы, оборудование для электронной сборки и осмотра, оборудование для маркировки, машины для выбора и размещения, столы для X-Y, научная аппаратура.
Функция:
Диапазон входного напряжения: 50 ~ 80 В переменного тока
Максимальный пиковый ток: 8А
Деление: 200 ~ 51200ppr
Импульсный режим: Импульсный + направление, CW, CCW
Частота отклика импульса: 0 ~ 200 кГц
Управление замкнутым контуром для устранения потери шагов, стойла или движения Синхронизация
Высокий пусковой момент и быстрый отклик
Плавное движение двигателя без вибрации
Отличное время отклика, быстрое ускорение и очень высокий крутящий момент с высокой скоростью (30% по открытой петле)
Нагрузка-зависит от динамического тока выход от привода к мотору, чтобы значительно отогревать двигатель
Изолированные контрольные входы импульса, направления и включения
Нет настройки для настройки plug and play
Встроенный HMI для легкой настройки и настройки
Вход в положение и выход неисправностей на внешние контроллеры движения для полного управления системой.
Защита от перенапряжения, перегрузки по току и ошибок положения
Сервопривод для шагового двигателя с кодировщиками до NEMA 42
Характеристики
- Сертификация
- ROHS
- Угол Шага (градусы)
- 1.8
- Ток / Фаза
- 6A
- Фаза
- 2
