Описание
Электрические Параметры
Артикул производителя: 34E1K-85
Количество фаз: 2
Шаг угол: 1,8 градусов
Удерживающий крутящий момент: 8,5 нм (1203,94 унций. В)
Номинальный ток/фаза: 6,0 А
Фазовое сопротивление: 0,54 Ом
Индуктивность: 5,0 МХ ± 20% (1 кГц)
Физической Параметры
Размер рамы: 86x86 мм
Длина: 112,3 мм
Диаметр вала: Φ14 мм
Длина вала: 37 мм
Длина шпона: 25 мм
Количество проводов: 4
Длина свинца: 270 мм
Вес: 3,6 кг
Контроль кодирования (1000CPR)
Белый-GND
Красный -- + 5VCC
Синий-EA-
Черный-EA +
Зеленый-EB-
Желтый-EB +

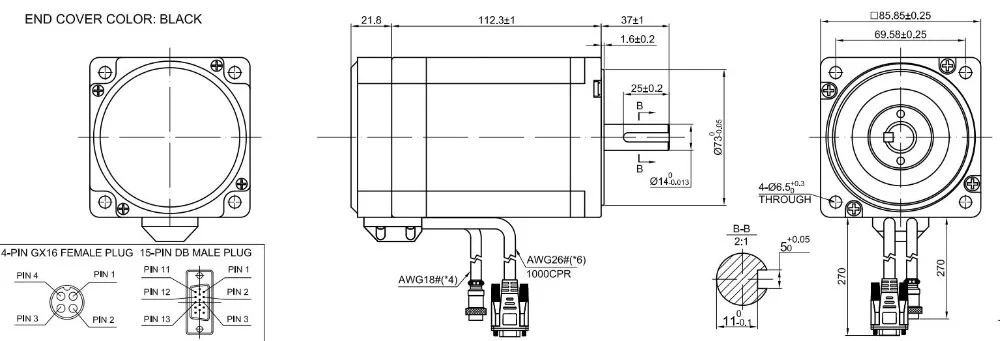

Рисунок
Соединение
Характеристики
- Бренд
- STEPPERONLINE
- Сертификация
- Европейский сертификат соответствия / ИСО / ROHS
- Угол Шага (градусы)
- 1.8 deg
- Тип
- Гибридные
- Ток / Фаза
- 6.0 A
- Фаза
- 2
- Крутящий Момент
- 8.5 Nm(1203.94 oz.in)
- Номер модели
- 34E1K-85
- Motor Size
- 86 x 86 x 112.3mm
- Shaft Diameter
- 14 mm
- Shaft Length
- 37 mm
- keyway Length
- 25 mm
