Описание
Отгрузочная ведомость

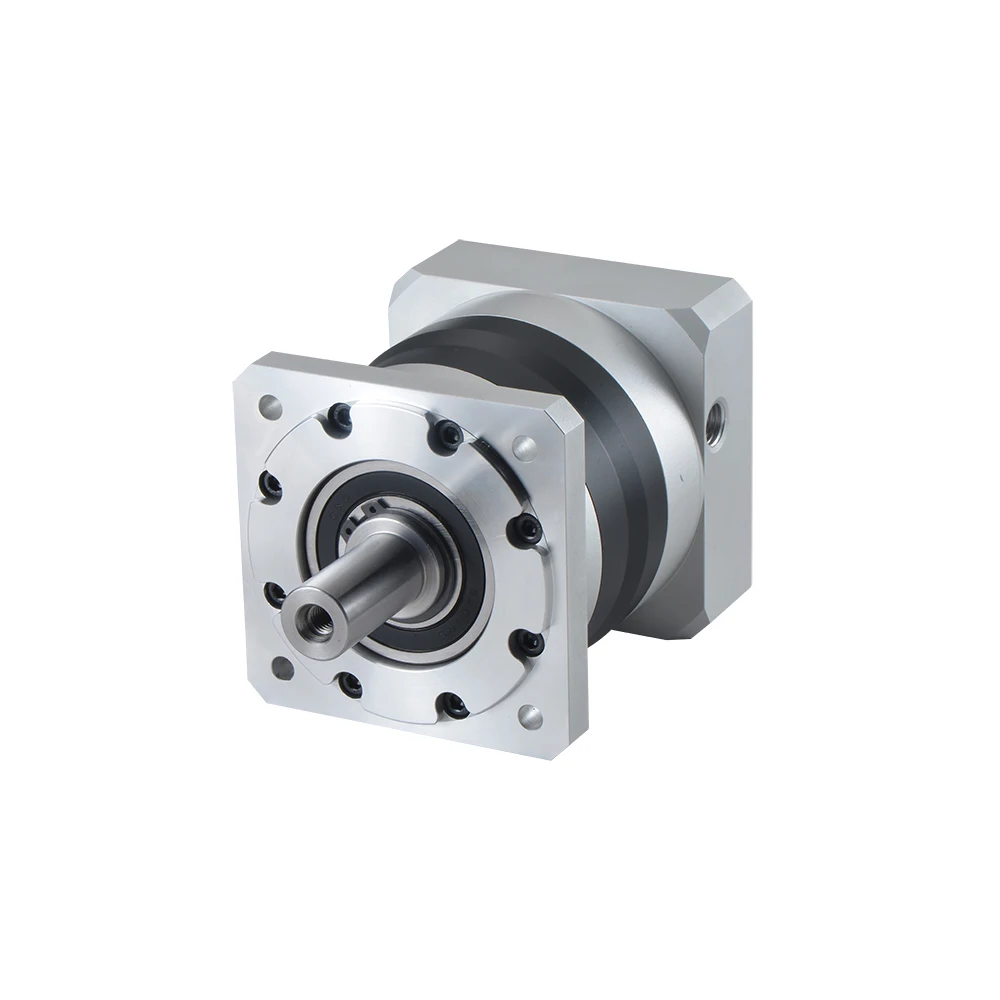

1 шт. x LRF60 (14-50-m5-70) планетарный редуктор

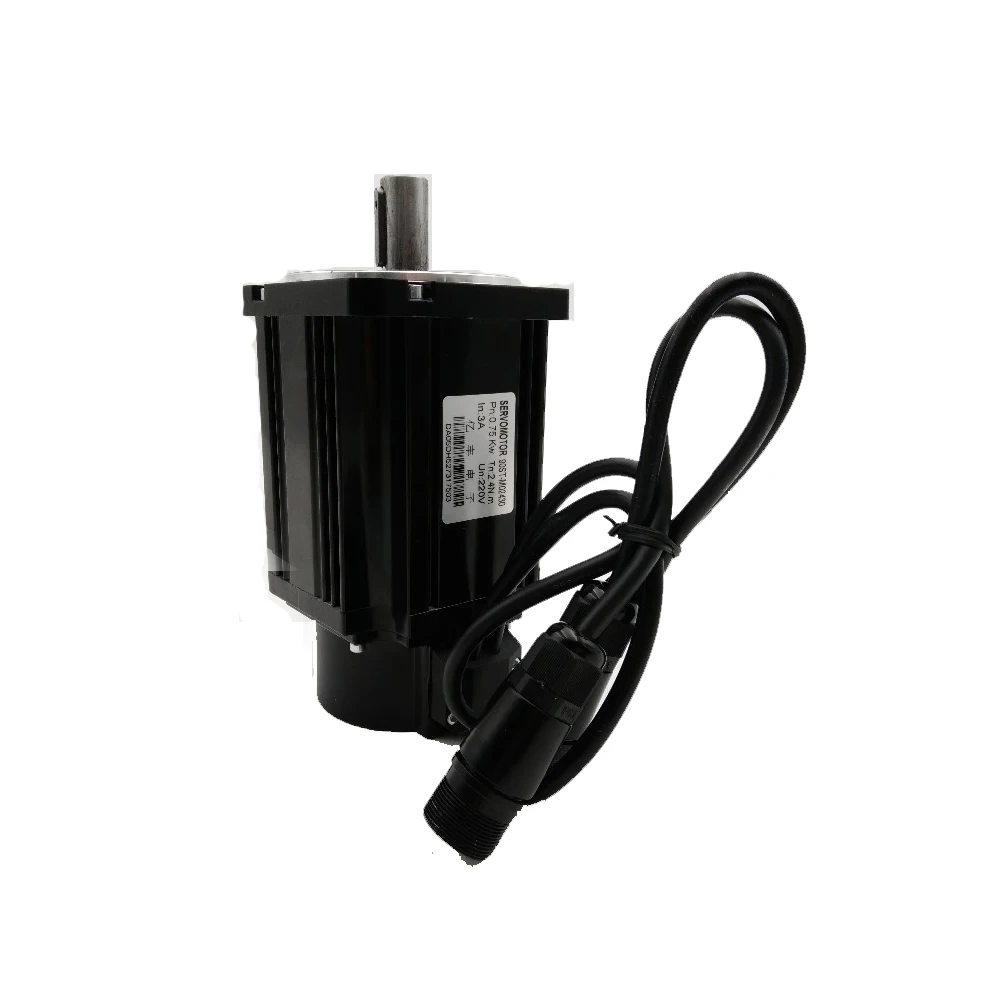

1 комплект x 60ST-M00630 Серводвигатель + Драйвер + 3 М кабели
Преимущества
1. По сравнению с другими брендами серводвигателей, наши с явным ценовым преимуществом.
2. По сравнению с традиционными шаговыми двигателями, эта система сервопривода переменного тока осуществляет контроль положения, скорости и крутящего момента с замкнутым контуром, что превосходит проблему выхода из строя шаговые двигатели.
3. Этот продукт, как правило, Номинальная скорость может достигать 2000 ~ 3000 об/мин, с превосходной высокоскоростной производительностью.
4. Он может выдержать в три раза номинальный крутящий момент нагрузки, особенно подходит для случайных колебаний нагрузки и требует быстрого запуска.
5. Низкоскоростная работа является гладкой, и Шаговая операция, аналогичная шаговому мотору, не генерируется, когда осуществляется низкоскоростная работа.
6. Соответствующий срок динамического ускорения и замедления двигателя является коротким, как правило, в течение десятков миллисекунд, подходит для случаев с высокоскоростными требованиями к реагированию.
7. этот редуктор отличается высокой точностью, высокой жесткостью, высокой нагрузкой, высокой эффективностью, высокой скоростью, высоким сроком службы, низкой инерцией, низкой вибрацией, низким уровнем шума, низким подъемом температуры, красивым внешним видом, легкой структурой, легкая установка, точное позиционирование и т. д., подходит для серводвигателя переменного тока, серводвигателя постоянного тока, Шаговый двигатель, гидравлический двигатель скорость увеличения и замедления привода.
Применение
Функция AC драйвер серводвигателя
| Входная мощность | Однофазный или трехфазный AC220V-15 ~ + 1,0% 50/60 Гц | |
| Управление режим | IGBT PWM контроль синусоидальной волны | |
| Управление режим | Режим крутящего момента (внутренний или внешний) Режим скорости (внутренний или внешний) Режим положения (внутренний или внешний) Позиция/скоростной модели Модель положения/крутящего момента, модель скорости/крутящего момента | |
| Управление характеристика | Скорость амплитудно-частотная характеристика | <400 Гц |
| Скорость колебания соотношение | <Plusminus0.3 (load0 ~ 100%); <plusminus0.2 (источник питания-15 + 10%) (значение соответствует номинальной скорости) | |
| Скорость соотношение | 1:5000 | |
| Импульса частоты | ≤ 500 кГц | |
| Кодировщик отзывы | 2500 линейный Инкрементальный энкодер, 10000ppr, дифференциальный выход | |
| Связь режим | RS-485(Бесплатное обновление) | |
| Дисплей и эксплуатации | Пять светодиодный дисплей Четыре кнопки | |
| Тормозной путь | Через внутреннюю, внешнюю тормозную сопротивление тормозной энергии | |
| Способ охлаждения | С воздушным охлаждением (теплопередающая пленка, сильный вентилятор холодного ветра) | |
| Мощность диапазон | ≤7. 5KW | |
Технические характеристики
| Модель двигателя | 60ST-M00630 | 60ST-M01330 | |
| Номинальная мощность (кВт) | 0,2 | 0,4 | |
| Номинальное напряжение (В) | 220 | 220 | |
| Cated ток (A) | 1,4 | 2,5 | |
| Номинальная скорость (об/мин) | 3000 | 3000 | |
| Номинальный крутящий момент (Н. М) | 0,637 | 1,27 | |
| Пиковый крутящий момент (Н. М) | 1,91 | 3,9 | |
| Постоянное напряжение (В/1000р/мин) | 32,4 | 31,4 | |
| Коэффициент крутящего момента (Н. М/А) | 0,45 | 0,5 | |
| Инерция ротора (кг. м2) | 0,175*10-4 | 0,29*10-4 | |
| Сопротивление линии (Ом) | 6,8 | 2,6 | |
| Линейная индуктивность (mH) | 30 | 15 | |
| Постоянное электрическое время (мс) | 4,4 | 5,77 | |
| Вес (кг) | 1,2 | 1,68 | |
| Номер линии кодировщика (PPR) | 2500 (датчик приращения Тамагавы) | ||
| Класс изоляции | Класс B 130 (градусный Цельсия) | ||
| Клаcс безопасности | IP64 | ||
| Размеры (L) | 111 | 135 | |
Измерение
Применение поля
CNC механическое оборудование, машина для приготовления пищи, конвейерная транспортировка материалов
ОборудованиеМедицинский Аппарат И Инструментов, Текстильная техника и так далее. Обработка ЧПУ, медицинская аппаратура, текстильная техника, упаковочное оборудование.
Редуктор параметр
| Модель | LRF60 (14-50-m5-70) |
| Скорость соотношение | 4/5/7/10/16/20/25/28/35/40/50/64/80 100 |
| Вход размер отверстия | 14 мм |
| Вход модель фланца | NEMA24 (60 мм) |
| Выход Размер вала | 14 мм |
| Жесткость кручения (нм/Армин) | 2,3 |
| Возврат просвет | <7 аркмин |
| Шум (дБ) | <58 |
| Срок службы (ч) | > 20000 |
| Уровень защиты | IP65 |
| Установка метод | Произвольный |
| Страна происхождения | Китай (один год гарантии) |
| Коэффициент (I) | Номинальный крутящий момент (нм) | Максимальный крутящий момент (нм) | Номинальная скорость (RPM) | Максимальная скорость (RPM) | Момент инерции (кг см2) | Крутящий момент без нагрузки (нм) |
| 4 | 25,5 | 51 | 4000 | 8000 | 0,22 | 0,6 |
| 5 | 27,5 | 55 | 4000 | 8000 | 0,2 | 0,6 |
| 7 | 19,2 | 38,4 | 4000 | 8000 | 0,18 | 0,6 |
| 10 | 12 | 24 | 4000 | 8000 | 0,17 | 0,6 |
| 16 | 29,5 | 59 | 4000 | 8000 | 0,17 | 0,3 |
| 20 | 29,5 | 59 | 4000 | 8000 | 0,16 | 0,3 |
| 25 | 31,5 | 63 | 4000 | 8000 | 0,16 | 0,3 |
| 28 | 29,5 | 59 | 4000 | 8000 | 0,16 | 0,3 |
| 35 | 31,5 | 63 | 4000 | 8000 | 0,16 | 0,3 |
| 40 | 29,5 | 59 | 4000 | 8000 | 0,16 | 0,3 |
| 50 | 31,5 | 63 | 4000 | 8000 | 0,15 | 0,3 |
| 64 ГБ | 35 | 70 | 4000 | 8000 | 0,13 | 0,3 |
| 80 | 35 | 70 | 4000 | 8000 | 0,13 | 0,3 |
| 100 | 35,5 | 71 | 4000 | 8000 | 0,13 | 0,3 |
Характеристики
- Бренд
- ToAuto
- Напряжение переменного тока
- 208-230/240 В
- Сертификация
- Обязательный сертификат КНР / Европейский сертификат соответствия
- Эффективность
- IE 1
- Тип
- Серводвигатель
- Номер модели
- 60ST-M00630
- Функция защиты
- Полностью закрытый
- Выходная мощность
- 200W
- Фаза
- Трехфазный
- Reducer Speed Ratio
- 4/5/7/10/16/20/25/28/35/40/50/64/80/100:1
- Reducer Output shaft size
- 14mm
- Service life
- >20000 h
