Описание

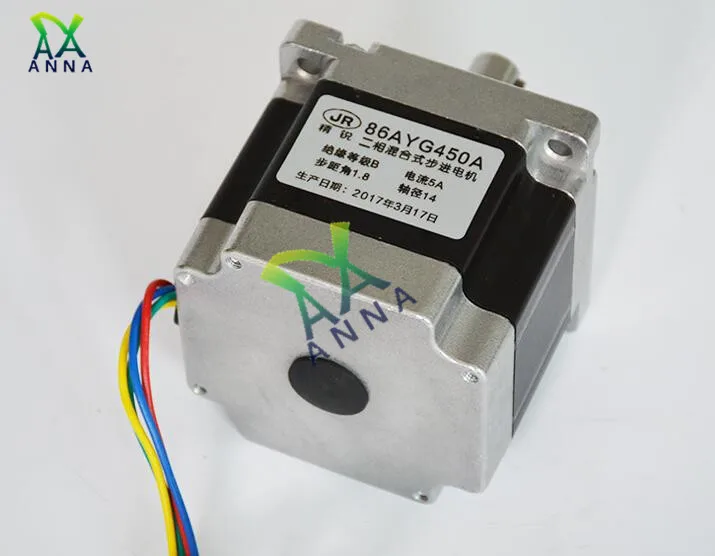

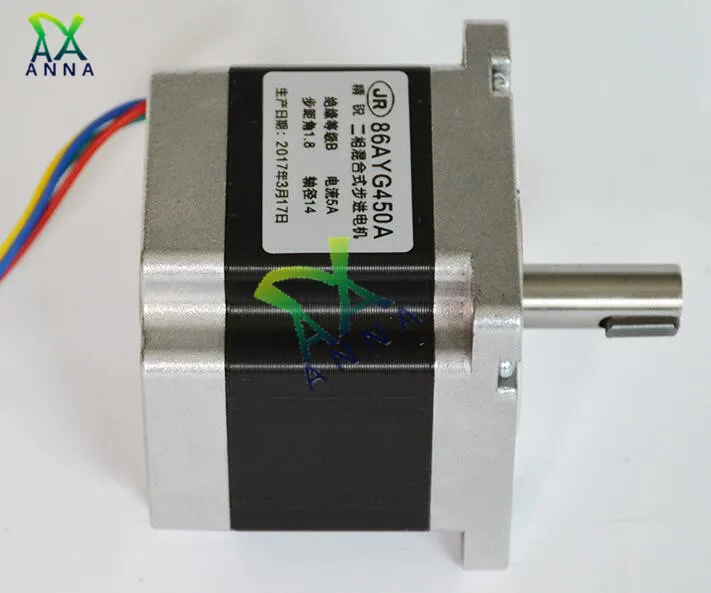

Nema 34 Мотор 86BYGH450A шаговый двигатель 5А Длина 76 мм двухфазный гравировальный станок шаговый двигатель для станка с ЧПУ CWD860H драйвер

(Общие технические параметры) гибридные шаговые двигатели

Шаг угла ----------------------------- 1,8 флоат-5%
Сопротивление изоляции -------- 500 В постоянного тока 100 м мин
Диэлектрическая сила -------- 50 Гц 1 минуту 500 в мин
Температура окружающей среды ------------20 ~ + 50 градусов Цельсия
Повышение температуры --------------------------- 80 градусов по Цельсию Макс.
Биение ------------------------------- 0,02 мм Макс.
Осевой обход --------------------------------------- 0,1-0,3 мм

Количество фаз: Фаза 2

• Сила тока: 5A

Сопротивление: 0,62 в европейском стиле

Индуктивности: 3.5mH

Максимальный статический крутящий момент: 2,5 (кг. См)

Момент инерции: 2700 (г. См2)

Вес: 1,8 кг

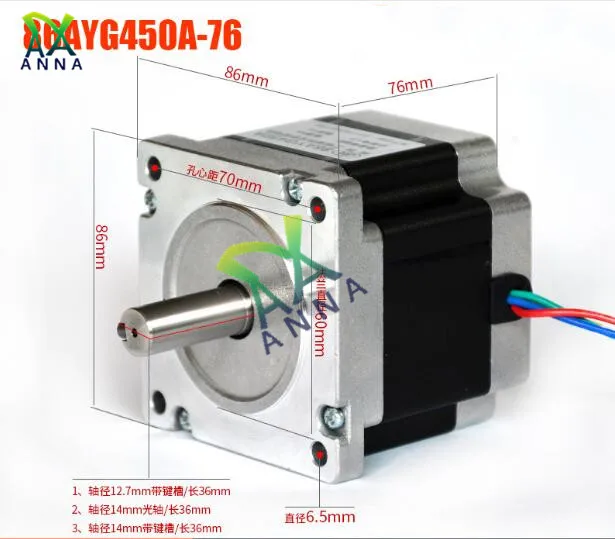

Основной материал: 76 мм

Вал: 37 мм

Диаметр: он имеет два вида, 14 мм без ключа вала, 12,7 мм с ключом вала

Проводка: Красный A; Зеленый C; желтый B синий D

Если вы выбираете комплект двигателя и привода, вы получите 1 шт. 12,7 мм с мотором шпона и 1 шт. драйвер CWD860H.

Входное напряжение постоянного тока: 60 ~ 110 В

Входное напряжение постоянного тока: 40 ~ 80 в

Выходной ток пиковый: 0 ~ 7.2A

Частота импульса: 0 ~ 200 кГц

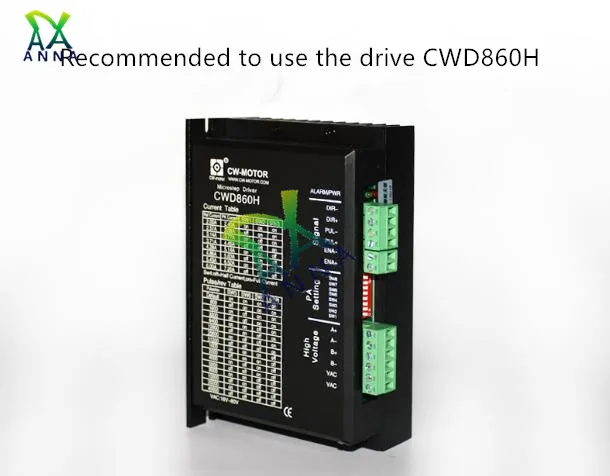

В CWD860H-это новое поколение цифровой 2-фазный шаговый мотор драйвер, baseda 32-бит DSP процессор, комбинация из антирезонансный, низкий уровень шума, технология повышения температуры micro-steplow значительно улучшает производительность шагового двигателя, обладает низким уровнем шума, небольшой вибрацией, низкой температурой risehigh-speed torque.

Драйвер использует онлайн адаптивную PID технологию, без ручной регулировки может автоматически генерироваться оптимальные параметры для различных двигателей, достичь наилучшей производительности.

Напряжение питания range40VAC для 80VAC or60VDC для 110VDC, подходит для вождения различных 2-фазовый Гибридный шаговые двигатели, которые фазный ток ниже 7.2A.

Микрошаг может быть установлен полный шаг до 51200 шагов/выходной ток может быть установлен в форме 2.4A до 7.2A; с автоматическим уменьшением холостого хода, самотестом, перенапряжением, защитой от перенапряжения и перегрузки по току.
