Nema34 шаговый двигатель 4.5N.m(643oz-in) 4.2A диаметр вала 12,7/14 мм двигателя длина 80 мм для гравировки фрезерные машины

Описание

Nema34 шаговый двигатель 86HS80A84213/86HS80A44214 4.5N.m (643oz-in) 4.2A диаметр вала 12,7/14 мм двигателя длина 80 мм для гравировки фрезерные машины

Общие характеристики

Шаг Угол точность: 5%

Повышение температуры: 80 °C Макс.

Температура окружающей среды:-20 °C ~ + 50 °C

Сопротивление изоляции: 100 МОм мин 500 В постоянного тока

Диэлектрическая прочность В: 500 В переменного тока 1 минуту

Радиальный вал: мм 0,02 мм Макс (450g-нагрузка)

Вал осевой игры мм: 0,08 мм Макс (450g-нагрузка)

Технические характеристики:

Модель	Угол шага (°)	Длина L (мм)	Крутящий момент (N. m)	Ток (А/фаза)	Сопротивление (Ω)	Индуктивность (mH)	Инерция ротора (г. см2)	Вес (кг)	Диаметр вала (мм)	Ось стрейч (мм)	Согласующий драйвер
86HS80A84213	1,8	80	4,5	4,2	0,8	3,4	1400	2,3	12,7	Выравнивающий блок 1x25	JB860M
86HS80A44214		80	4,5	4,2	0,8	3,4	1400	2,3	14	Перо ключ 5x25

Только представление товары, мы можем конструировать согласно требованию к клиентов

Размер: единица измерения = мм

Частота крутящим моментом характеристики

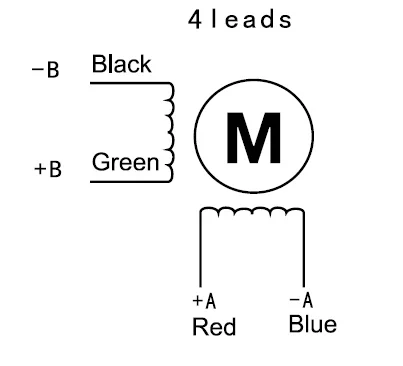

Схема

Установка меры предосторожности

Данные электрические характеристики и технические данные измеряются по JB860M драйвер, испытательное напряжение DC48V. Когда двигатель установлен, убедитесь, что его передняя крышка должна быть установлена в положение припуска шва и внимание к допуску посадки и строго убедитесь, что концентричность оси электрического двигателя с нагрузкой. Пожалуйста, не подключайте неправильную фазу при примерке двигатель и драйвер.
