Описание
Nema 34 шаговый двигатель 5.0A/1230oz-in 1,8 deg шаговый двигатель/116 мм + Драйвер 6A/80VDC 256 микрошаг и интерфейсная плата
Мотор хорошего качества, высокий крутящий момент, низкий уровень шума

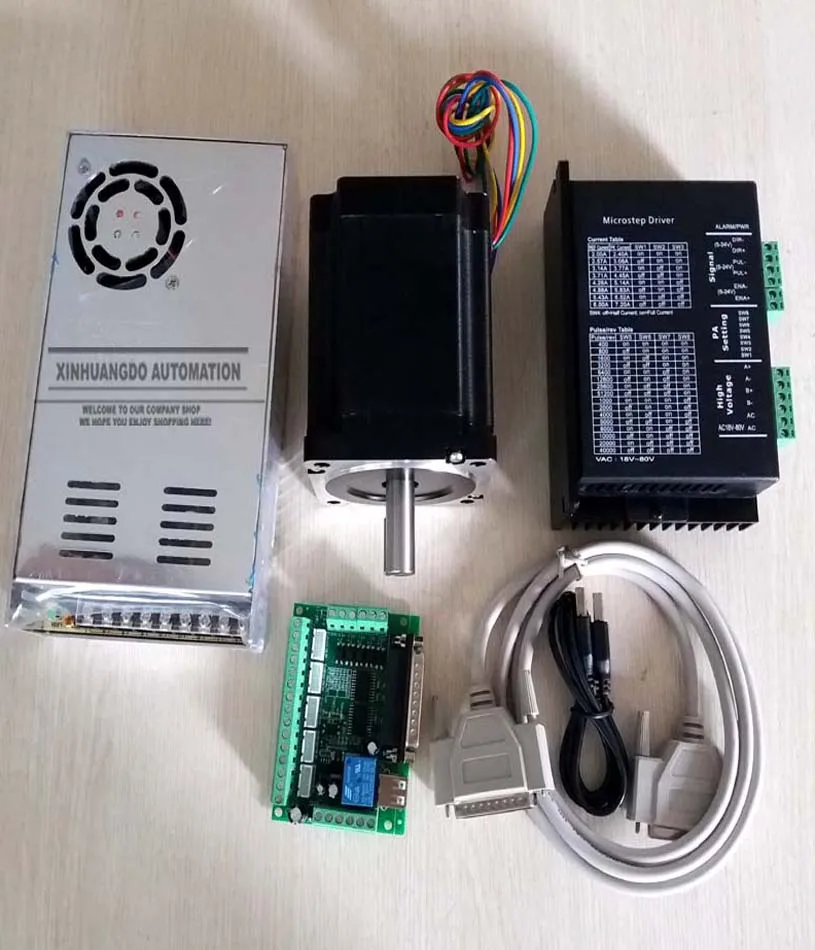

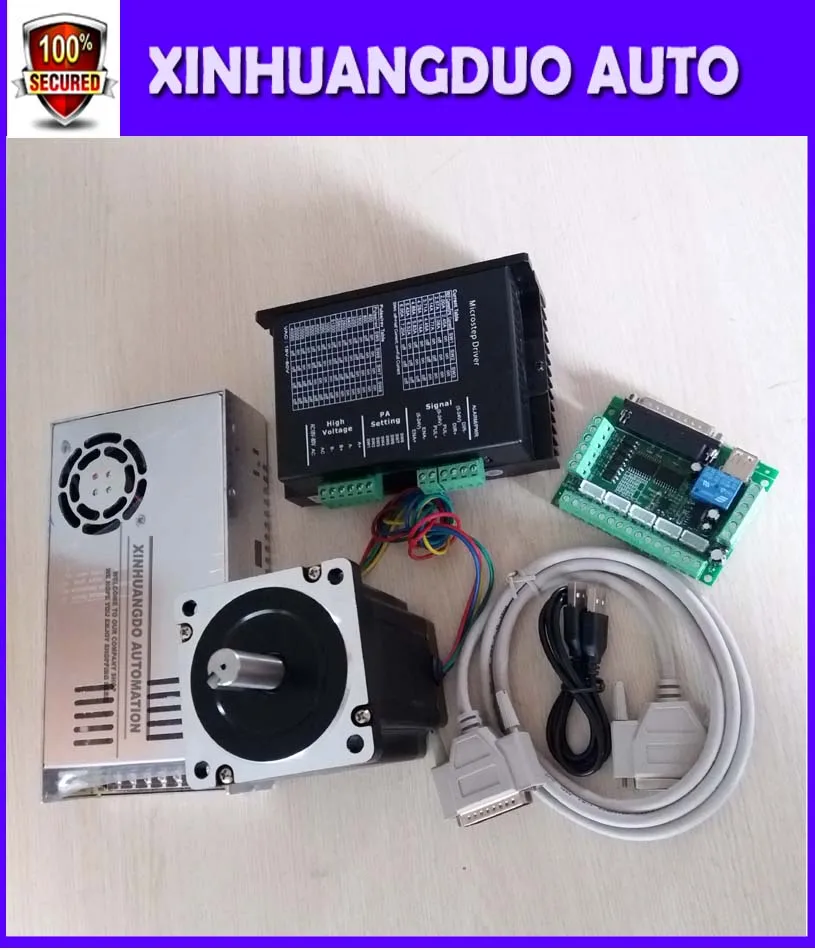

Посылка включает в себя:
1 х CW8060 Драйвер шагового двигателя
1x34HS4802 878oz-in шаговый двигатель
1x400 W 48 V импульсный источник питания светодиодного табло
1x5 коммутационная плата со стержнем V5 типа
1 x DB25 параллельный кабель
USB кабель (1 шт.);
Руководство пользователя на английском языке для breakout board и Драйвер шагового двигателя вышлем по электронной почте.
Технические параметры) гибридный шаговый электродвигатель
Шаг Угол --------------------------- 1,8 ° ± 5%
Сопротивление изоляции -------- 500 V DC 100MΩ мин
Прочность изоляции -------- 50 Гц 1 минуту 500 в мин
Температура окружающей среды ---------- 20 ° ~ + 50 °
Рост температуры -------------------------- 80 ° Макс.
Радиальный Запуск ------------------------------- 0,02 мм Макс.
Осевой выход --------------------------------------- 0,1-0,3 мм
Количество фаз: 2 фазы
• Сила тока: 5A
Сопротивление: 0,62 Ом
Индуктивности: 3.2mH
Максимальный момент при неподвижном Роторе: 42
(Кг. См)
Момент инерции: 1,8 (г. См2)
Основной материал: 114 мм
Выходной вал: 37 мм
Диаметр вала: 14 мм
Проводка: Красный A + зеленый A-желтый B + синий B-
Тип Keyway (5*5*25)/фрезерный плоский опционально
Фрезерный вниз фрезерный вниз глубина 1 мм Вертикальный двойной плоский
Диаметр вала: 14 мм Длина вала: 37 мм
Фланец: 86 мм * 86 мм 116 мм
Напряжение: AC18-80V или DC24-110V источник питания
Вес: 3,8 кг
Красный: A +
Зеленый Цвет:-
Желтый: B +
Синий: B
Drive Особенности:
* С 16 файлов и другой угол постоянный крутящий момент деления, максимальное разрешение 51200 шагов/поворота
* Максимальная частота отклика до 200 Kpps
* При остановке импульса шага более 1 с ток катушки автоматически уменьшается до половины тока установки
* Оптоизолированный вход/выход сигнала
* Ток привода 2.0A/фаза до 6.0A/фаза, регулируется в 8 траншей
* Одиночный блок питания Диапазон входного напряжения: AC18-80VDC24V-80V
* Функция памяти фазы (Примечание: вход останавливается в течение более 3 секунд после того, как драйвер автоматически запоминает фазу двигателя в то время, когда мощность на или MF сигнал изменяется от низкого до высокого, привод автоматически восстанавливает фазу двигателя).
Особенности:
5 коммутационная плата со стержнем
1. Полная поддержка MACH3, KCAM4, EMC2 и Поддержка параллельного порта для управления программным обеспечением хоста;
2. Приводит ко всему параллельному порту 12 выход системы передач pin, который может контролировать пять шаговых двигателей;
3. С распределительный щит на 5 входной интерфейс, можете взять концевой выключатель и переключатель аварийной остановки, сброс, и нож;
4,5 светодиодный Вход показывает состояние входного сигнала;
5. С способом управления реле 12A, нормально открытый, нормально закрытый провод, удобное соединение;
6. Источник питания 5 В USB или внешний источник питания для облегчения доступа внешнего источника питания;
7. На внешнем приводе включается усиление сигнала, фильтрация, улучшенная обработка;
8. Пульс, направление формирования сигнала, увеличенная грузоподъемность, скорость передачи данных достигает 10 Мбит/с;
9. Выход шпильки с интерфейс расширения может 2,54 мм поршневой палец 2.54mmXH-Block (цветовой блок);
AC к DC 48 V 400 W высококачественный преобразователь напряжения импульсный источник питания для механического двигателя
1. Высокая эффективность, длительный срок службы и высокий уровень релябили
2. Низкая пульсация постоянного тока, высокая эффективность
3. Низкая рабочая температура и с длительным сроком службы
4. Входное напряжение подходит во всем мире
5. Отличная изоляция, высокая диэлектрическая прочность
6.100% полная загрузка burning test
| Модель | S-400-48 | |
| Вход | Диапазон входного напряжения переменного тока (В) | AC 100-120 V/200-240 V |
| Входной ток переменного тока (макс) | 9.1A/AC220V; 18.2A/AC110V | |
| Частота (Гц) | 50/60Hz | |
| Эффективность | 81% Typ (230 вакуумная нагрузка) | |
| Инсрочный ток (A) | Холодный старт 20А/230 В | |
| Ток утечки (мА) | <3mA/240VAC | |
| Выход | Выходное напряжение (В) | + 48VDC |
| Напряжение регулирования | + 10%,-10% | |
| Выходной ток (A) | 8.3A | |
| Диапазон тока (A) | 0-8.3A | |
| Номинальная мощность (Вт) | 400 W | |
| Время начала, время ожидания (мс) | Ton≤1000ms, Td≥20ms @ 230Vac при полной нагрузке | |
| Время подъема (мс) | Тип: 20 мс @ 230Vac полная нагрузка | |
| Пульсация/шум (mVp-p) | 120mVp-p | |
| Защита окружающей среды | Рабочая температура (°C) | -40 °C-+ 65 °C (см. Кривую отклонения) |
| Температура хранения (°C) | -20 °C-+ 60 °C | |
| Влажность | 20%-90% RH без конденсации | |
| Защита | Защита от перенапряжения | > 115%-135% Номинальное выходное напряжение |
| Защита от перегрузки стартера | > 105%-150% автоматическое восстановление | |
| Защита от короткого замыкания | Фиксатор | |
| Размер L * W * H (см) | 21,5*11,5*5 см | |
Доставка
Подготовьте пакет: Мы отправим товары в течение 1-2 рабочих дней после подтверждения оплаты AliExpress. Мы сообщим вам, если нам нужно больше времени, чтобы подготовить детали. Пожалуйста, откройте пакет и проверьте, есть ли какие-то повреждения перед подписью, если есть какие-то повреждения, пожалуйста, не подписывайте и свяжитесь с нами немедленно. мы отправляем товар в World widebut, если в вашей стране строгий заказ, пожалуйста, свяжитесь с нами, прежде чем вы предложите проверить детали и подтвердить.Оплата
Мы принимаем кредитные карты, банковские ТТ, Western Union и т. Д. Оплата должна быть произведена в течение 48 часов с момента окончания аукциона Импортные пошлины, налоги и сборы не включены в стоимость товара или стоимость доставки. Эти расходы являются ответственностью покупателяПожалуйста, свяжитесь с нами
Добро пожаловать по всему миру, мы постараемся сделать все возможное, чтобы отзывы клиентов по электронной почте в течение 1-2 рабочих дней, если нет, пожалуйста, проверьте почтовый ящик снова Удовлетворение клиента очень важно для насNema 34 шаговый двигатель 5.0A/1230oz-in 1,8 deg шаговый двигатель/116 мм + Драйвер 6A/80VDC 256 микрошаг и интерфейсная плата
Мотор хорошего качества, высокий крутящий момент, низкий уровень шума
Посылка включает в себя:
1 х CW8060 Драйвер шагового двигателя
1x34HS4802 878oz-in шаговый двигатель
1x400 W 48 V импульсный источник питания светодиодного табло
1x5 коммутационная плата со стержнем V5 типа
1 x DB25 параллельный кабель
USB кабель (1 шт.);
Руководство пользователя на английском языке для breakout board и Драйвер шагового двигателя вышлем по электронной почте.
Технические параметры) гибридный шаговый электродвигатель
Шаг Угол --------------------------- 1,8 ° ± 5%
Сопротивление изоляции -------- 500 V DC 100MΩ мин
Прочность изоляции -------- 50 Гц 1 минуту 500 в мин
Температура окружающей среды ---------- 20 ° ~ + 50 °
Рост температуры -------------------------- 80 ° Макс.
Радиальный Запуск ------------------------------- 0,02 мм Макс.
Осевой выход --------------------------------------- 0,1-0,3 мм
Количество фаз: 2 фазы
• Сила тока: 5A
Сопротивление: 0,62 Ом
Индуктивности: 3.2mH
Максимальный момент при неподвижном Роторе: 42
(Кг. См)
Момент инерции: 1,8 (г. См2)
Основной материал: 114 мм
Выходной вал: 37 мм
Диаметр вала: 14 мм
Проводка: Красный A + зеленый A-желтый B + синий B-
Тип Keyway (5*5*25)/фрезерный плоский опционально
Фрезерный вниз фрезерный вниз глубина 1 мм Вертикальный двойной плоский
Диаметр вала: 14 мм Длина вала: 37 мм
Фланец: 86 мм * 86 мм 116 мм
Напряжение: AC18-80V или DC24-110V источник питания
Вес: 3,8 кг
Красный: A +
Зеленый Цвет:-
Желтый: B +
Синий: B
Drive Особенности:
* С 16 файлов и другой угол постоянный крутящий момент деления, максимальное разрешение 51200 шагов/поворота
* Максимальная частота отклика до 200 Kpps
* При остановке импульса шага более 1 с ток катушки автоматически уменьшается до половины тока установки
* Оптоизолированный вход/выход сигнала
* Ток привода 2.0A/фаза до 6.0A/фаза, регулируется в 8 траншей
* Одиночный блок питания Диапазон входного напряжения: AC18-80VDC24V-80V
* Функция памяти фазы (Примечание: вход останавливается в течение более 3 секунд после того, как драйвер автоматически запоминает фазу двигателя в то время, когда мощность на или MF сигнал изменяется от низкого до высокого, привод автоматически восстанавливает фазу двигателя).
Особенности:
5 коммутационная плата со стержнем
1. Полная поддержка MACH3, KCAM4, EMC2 и Поддержка параллельного порта для управления программным обеспечением хоста;
2. Приводит ко всему параллельному порту 12 выход системы передач pin, который может контролировать пять шаговых двигателей;
3. С распределительный щит на 5 входной интерфейс, можете взять концевой выключатель и переключатель аварийной остановки, сброс, и нож;
4,5 светодиодный Вход показывает состояние входного сигнала;
5. С способом управления реле 12A, нормально открытый, нормально закрытый провод, удобное соединение;
6. Источник питания 5 В USB или внешний источник питания для облегчения доступа внешнего источника питания;
7. На внешнем приводе включается усиление сигнала, фильтрация, улучшенная обработка;
8. Пульс, направление формирования сигнала, увеличенная грузоподъемность, скорость передачи данных достигает 10 Мбит/с;
9. Выход шпильки с интерфейс расширения может 2,54 мм поршневой палец 2.54mmXH-Block (цветовой блок);
AC к DC 48 V 400 W высококачественный преобразователь напряжения импульсный источник питания для механического двигателя
1. Высокая эффективность, длительный срок службы и высокий уровень релябили
2. Низкая пульсация постоянного тока, высокая эффективность
3. Низкая рабочая температура и с длительным сроком службы
4. Входное напряжение подходит во всем мире
5. Отличная изоляция, высокая диэлектрическая прочность
6.100% полная загрузка burning test
| Модель | S-400-48 | |
| Вход | Диапазон входного напряжения переменного тока (В) | AC 100-120 V/200-240 V |
| Входной ток переменного тока (макс) | 9.1A/AC220V; 18.2A/AC110V | |
| Частота (Гц) | 50/60Hz | |
| Эффективность | 81% Typ (230 вакуумная нагрузка) | |
| Инсрочный ток (A) | Холодный старт 20А/230 В | |
| Ток утечки (мА) | <3mA/240VAC | |
| Выход | Выходное напряжение (В) | + 48VDC |
| Напряжение регулирования | + 10%,-10% | |
| Выходной ток (A) | 8.3A | |
| Диапазон тока (A) | 0-8.3A | |
| Номинальная мощность (Вт) | 400 W | |
| Время начала, время ожидания (мс) | Ton≤1000ms, Td≥20ms @ 230Vac при полной нагрузке | |
| Время подъема (мс) | Тип: 20 мс @ 230Vac полная нагрузка | |
| Пульсация/шум (mVp-p) | 120mVp-p | |
| Защита окружающей среды | Рабочая температура (°C) | -40 °C-+ 65 °C (см. Кривую отклонения) |
| Температура хранения (°C) | -20 °C-+ 60 °C | |
| Влажность | 20%-90% RH без конденсации | |
| Защита | Защита от перенапряжения | > 115%-135% Номинальное выходное напряжение |
| Защита от перегрузки стартера | > 105%-150% автоматическое восстановление | |
| Защита от короткого замыкания | Фиксатор | |
| Размер L * W * H (см) | 21,5*11,5*5 см | |
Доставка
Подготовьте пакет: Мы отправим товары в течение 1-2 рабочих дней после подтверждения оплаты AliExpress. Мы сообщим вам, если нам нужно больше времени, чтобы подготовить детали. Пожалуйста, откройте пакет и проверьте, есть ли какие-то повреждения перед подписью, если есть какие-то повреждения, пожалуйста, не подписывайте и свяжитесь с нами немедленно. мы отправляем товар в World widebut, если в вашей стране строгий заказ, пожалуйста, свяжитесь с нами, прежде чем вы предложите проверить детали и подтвердить.Оплата
Мы принимаем кредитные карты, банковские ТТ, Western Union и т. Д. Оплата должна быть произведена в течение 48 часов с момента окончания аукциона Импортные пошлины, налоги и сборы не включены в стоимость товара или стоимость доставки. Эти расходы являются ответственностью покупателяПожалуйста, свяжитесь с нами
Добро пожаловать по всему миру, мы постараемся сделать все возможное, чтобы отзывы клиентов по электронной почте в течение 1-2 рабочих дней, если нет, пожалуйста, проверьте почтовый ящик снова Удовлетворение клиента очень важно для насХарактеристики
- Бренд
- XINHUANGDUO
- Сертификация
- Обязательный сертификат КНР / Европейский сертификат соответствия / ИСО / ROHS / UL
- Ток / Фаза
- 5A
- Фаза
- 4
- Угол Шага (градусы)
- 1.8
- Тип
- Гибридные
- Номер модели
- 34HS4802
- Size
- 86x86x116mm
- Type
- Hybrid
