NeoDen3V палочки и место машина для pcb/led assmebly настольная печь оплавления, паяльный принтер

Описание

NeoDen 3 V SMT производственная линия для pcb/led prototying

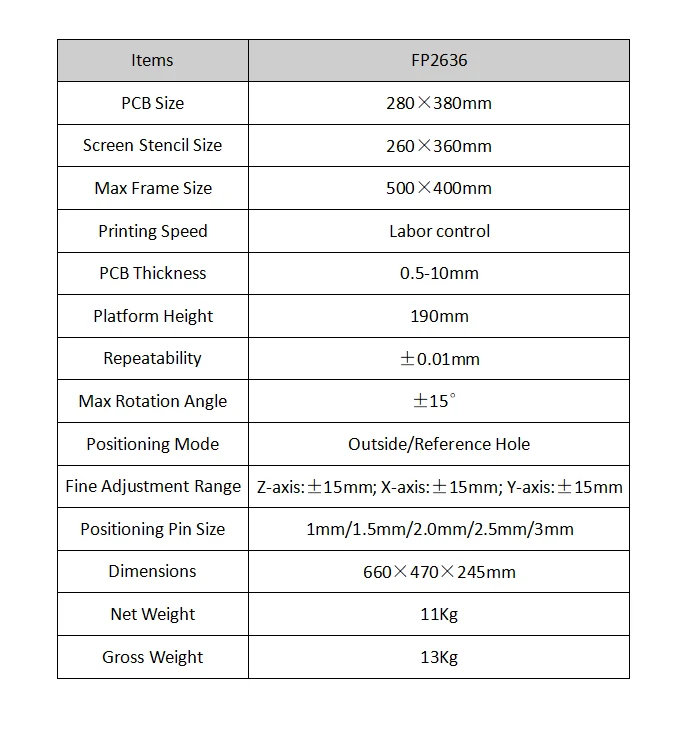

Эта ссылка включает: высокоточный принтер FP2636 * 1 + палочки и место машины NeoDen3V-advance * 1 + печь оплавления T962A * 1

Применение:

Эта производственная линия отвечает требованиям smll серийного производства и перерабатывающей компании.

Шаг 1: паяльный принтер-печать паяльной пасты на печатной плате

Шаг 2: выберите и поместите компонент установки на печатную плату

Шаг 3: паяльная печь-паяльный компонент на печатной плате

Пожалуйста, внимательно проверьте размер и убедитесь, что они подходят для вашей печатной платы, у нас также есть большой паяльный принтер и печь для оплавления.

NeoDen3V палочки и место машина для pcb/led assmebly настольная печь оплавления, паяльный принтер

NeoDen3V является обновленной версией серии TM245P.

Он оснащен двумя головками, 44 слотами фидера (все 8 мм), системой видения и гибкой системой позиционирования, которая подходит для прототипирования, малого-среднего серийного производства с стабильной производительностью и доступной ценой.

NeoDen3V палочки и место машина для pcb/led assmebly настольная печь оплавления, паяльный принтер

Аксессуары

1) выбор и место машины NeoDen3V-A: 1

2) панель поддержки печатной платы: 4 шт.

3) штырь поддержки печатной платы: 8 единиц

4) электромагнит: 1 упаковка

5) иглы: 2 комплекта

6) набор Allen wren: 1

7) ящик для инструментов: 1 единица

8) чистящая игла: 3 единицы

9) шнур питания: 1 единица

10) двухсторонняя клейкая лента: 1 комплект

11) силиконовая трубка: 0,5 м

12) предохранитель (1а): 2 единицы

13) флеш-накопитель 8G: 1 шт.

14) держатель катушки: 1 комплект

15) насадка резиновая 0,3 мм: 5 единиц

16) насадка резиновая 1,0 мм: 5 единиц

17) вибрационный питатель: 1 единица

18) сопло: 6 шт

NeoDen3V палочки и место машина для pcb/led assmebly настольная печь оплавления, паяльный принтер

1. Система Full Vision 2 Head

2 высокоточные головки для размещения с вращением на 180 ° могут удовлетворить потребности в широком диапазоне компонентов.

2. Запатентованная автоматическая коробка

Запатентованные электромагнитные приводы, вам не нужно избавляться от потраченной нейлоновой пленки вручную, что экономит вам больше времени и усилий.

3. Гибкое позиционирование PCB

Используя опорные стержни и контакты PCB, где бы вы ни хотели поставить печатную плату и какую бы форму она ни была, все может быть обработано хорошо.

4. Встроенный контроллер

Более стабильная производительность и простота обслуживания.

А. Генерировать файл координат из программного обеспечения для разработки печатных плат (AD, Eagle, KiCad, Upverter и т. Д.)

1. Возьмите программное обеспечение Altium Designer 6,9 в качестве примера, после установки исходной точки вы можете создать csv. Файлов непосредственно.

2. Отрегулируйте генерируемый файл с координатами, чтобы убедиться, что машина может читать. Скопируйте файл на флэш-накопитель, затем импортируйте его в NeoDen3V

Весь процесс занимает всего 3 минуты.
