Описание
Обзор: материнская плата
HV310-это небольшой ток, напряжение, Генератор импульсных сигналов, также может генерировать два сигнала: 0 ~ 20 мА и 0 ~ 10 в сигнал напряжения.
Модуль прост в использовании, входные данные через работу ключа и немедленно обновляют выходной сигнал.
Область применения:
● Генератор сигналов;
● Прибора;
Технические данные:
1. Диапазон тока: 0,000 ~ 20,000 мА
2. Диапазон сигнала напряжения: 0,000 ~ 10,000 в
2, диапазон импульсного сигнала: 1 ~ 10000 Гц (рабочий цикл 0 ~ 100% импульсного сигнала)
3, диапазон импульсного цикла: 0 ~ 100.0% (рабочий цикл)
4, амплитуда импульсного сигнала: 5VDC; максимальная амплитуда: 5.0Vp (Выходная амплитуда без изменений)
5, рабочее напряжение: 7 ~ 12 В постоянного тока
6, рабочий ток: <50 мА
7, Рабочая температура:-40 °C ~ 65 °C
8, Температура хранения:-40 °C ~ 65 °C
9, Размер изделия: 57*45*20 мм (длина * ширина * высота)
Описание интерфейса и связанные с ним операции
Интерфейс P4 (блок питания)
VDD: положительный источник питания (7 ~ 12 В)
GND: отрицательный источник питания
Интерфейс P2 (выходной сигнал)
PWM: импульсный сигнал.
QI: ток сигнала.
QV: выходное напряжение сигнала.
GND: отрицательный источник питания.
Описание кнопок
Развлечение: Выберите рабочий бит данных настройки/(нажмите кнопку включения/выключения).
Вверх: Предыдущая страница.
Вниз: Следующая страница.
Добавить: самооценку.
Саб: самообеззараживание.
Управление ток на выходе
Интерфейс дисплей:
Первая линия "1.QI= 0-> 20mA ON"
Вторая линия "* 0,001 10.000mA"
Клавиша:
Развлечение: Выберите рабочий бит данных настройки/(нажмите кнопку включения/выключения).

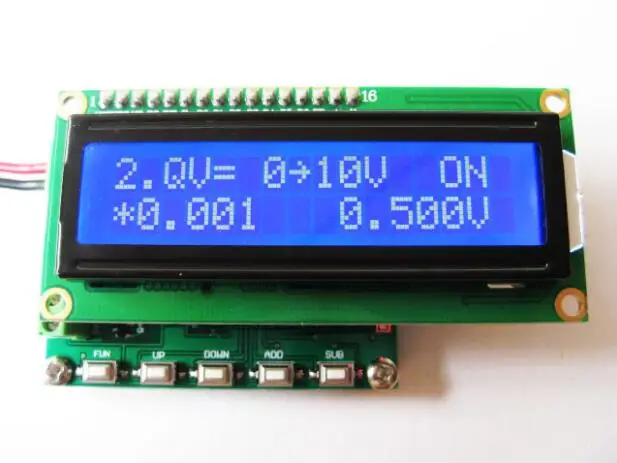

Управление выходное напряжение
Интерфейс дисплей:
Первая линия "2.QV= 0-> 10 V ON"
Вторая линия "* 0,001 5,000 V"
Клавиша:
Развлечение: Выберите рабочий бит данных настройки/(нажмите кнопку включения/выключения).
Регулировка частоты импульсного сигнала от 1 Гц до 10 кГц
Интерфейс дисплей:
Первая линия "3. Freq = 1-> 10 кГц"
Вторая линия "* 1 1000 Гц"
Клавиша:
Удовольствие: Выберите операционный бит для настройки данных
Регулировка импульсного сигнала рабочий цикл 0% ~ 100.0%
Интерфейс дисплей:
Первая линия "4,2 Duty = 0-> 100%"
Вторая линия "* 0,1 50.0%"
Клавиша:
Удовольствие: Выберите операционный бит для настройки данных
Сохранение настраиваемых параметров
Интерфейс дисплей:
Первая линия "5. Save SET"
Вторая строка ""
Клавиша:
Удовольствие: Сохраните параметры настройки.
