NEW DSO138mini Digital Oscilloscope Kit DIY Learning Pocket-size DSO138 Upgrade

Описание

100% Новинка и высокое качество
Особенности:
DSO138mini предлагает следующие улучшения:
1. Лучшая структура и меньший размер
2. Питание от USB или аккумулятора.
3. Внешний вход триггера.
4. Последовательный выход данных формы волны.
5. Общий контроллер.

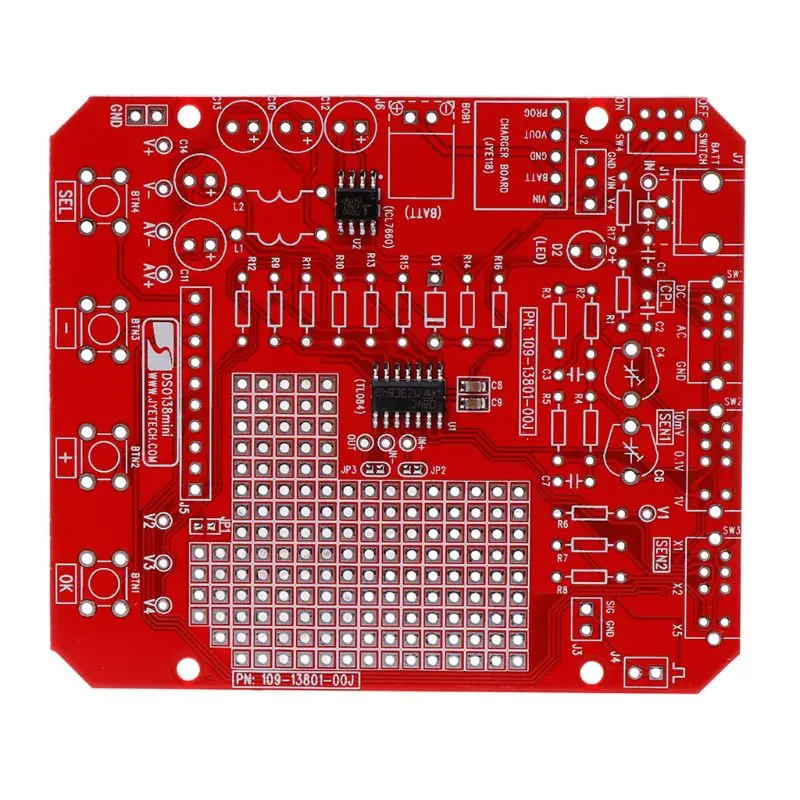

DSO138mini делает MCU и lcd оставаться в одной печатной плате, чтобы избежать проблем штыревых соединений, которые были использованы в DSO138. Это не только повышает надежность продукции, но и позволяет основной плате стать гибким контроллером общего назначения.

Триггер DSO138mini's может надежно работать под настройками временной базы 10us и 20us. Данные формы волны могут быть предоставлены через последовательный порт, и данные могут быть легко отображены на ПК с помощью другого программного обеспечения, как Gnuplot. На этом фото показана та же форма волны, которая отображается на ПК с помощью Gnuplot.

Параметры:
Основные характеристики DSO138
Аналоговая полоса пропускания: 0-200 кГц
Частота дискретизации: 1 Msps макс
Чувствительность: 10 мВ/Div-5 В/Div
Ошибка чувствительности: <5% = "">
Разрешение по вертикали: 12 бит
Временная база: 10us/Div-500 s/Div
Длина записи: 1024 точек
Встроенный тестовый сигнал 1 кГц/3,3 В
Доступна функция Waveform frozen (HOLD)
Сохраненный/сигнала
Последовательного сигнала вывода данных

Вертикальный
Количество каналов: 1
Аналоговая полоса пропускания: 0-200 кГц
Чувствительность: 10 мВ/Div-5 В/Div
Ошибка чувствительности: <5% = "">
Разрешение: 12 бит
Входное сопротивление: 1 м ом
Максимальное входное напряжение: 50Vpk
Соединение: DC, AC, GND

По горизонтали
Максимальная частота дискретизации в реальном времени: 1 Msps
Временная база: 10us/Div-500 s/Div
Запись Длина: 1024

Триггер
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение запуска: 1/2 фиксированного размера буфера

Дисплей
2,4 дюймовый цветной TFT ЖК-дисплей с разрешением 320x240

Питание
3,5-6 В постоянного тока
Ток питания: 120 мА @ 5 В

Физический
Размеры: 7x8 см/2,76x3,15 дюйма
Основные Цвет: красный

Примечание: 1. Замеры сделаны вручную, поэтому возможны отклонения в 0-1 см. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ.
2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара. Спасибо!

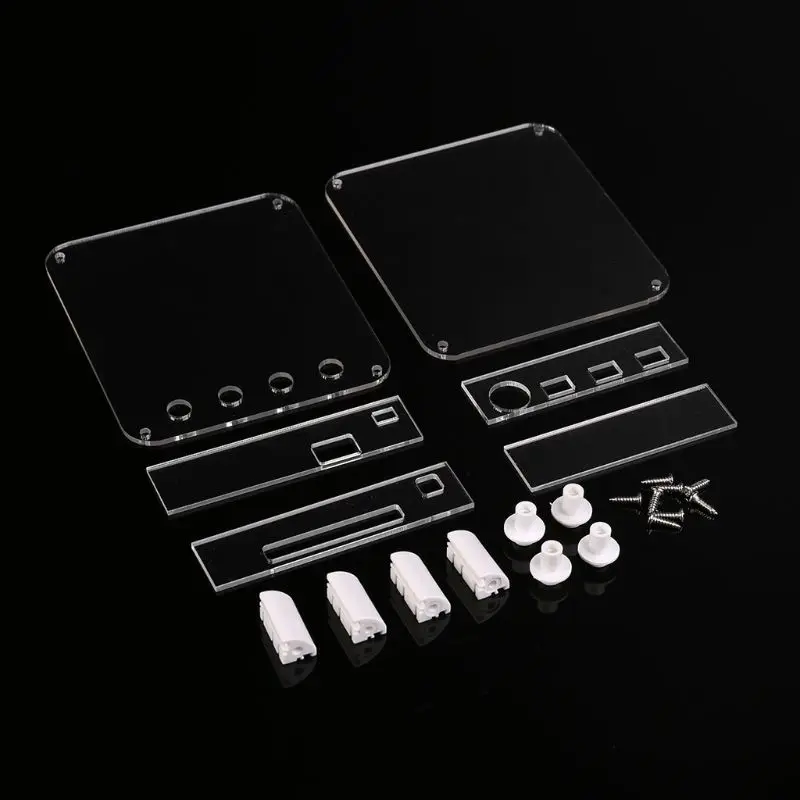

3. Только цифровой осциллограф DSO138mini, другие аксессуары демонстрационные на картинке не включены! без акриловой оболочки.

Посылка включает в себя:

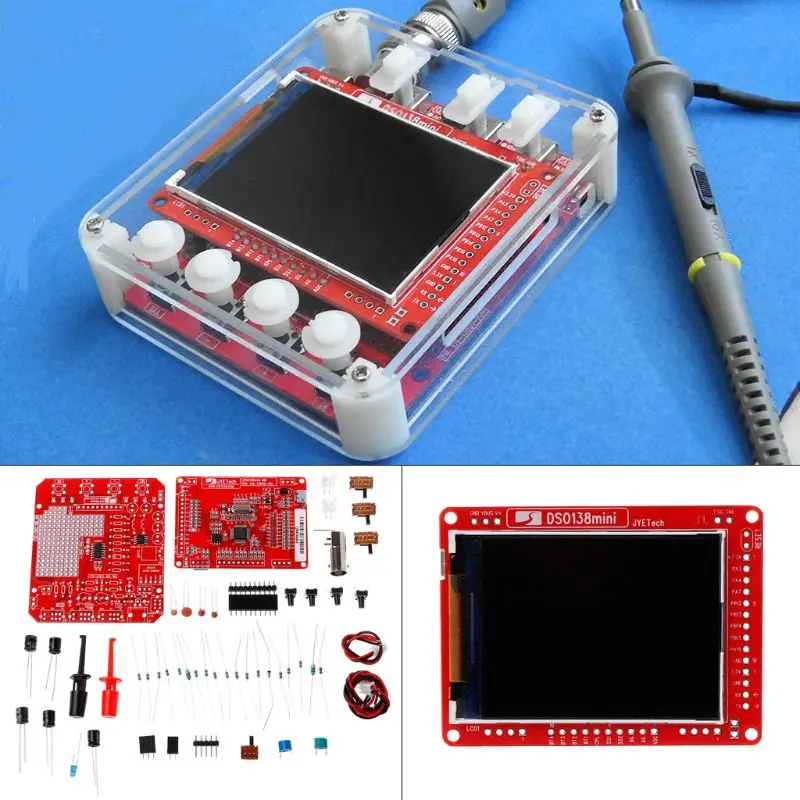

1 комплект осциллографа DSO138mini
