Newly GY-6180 VL6180X Light Sensor Distance Measurement Gesture Recognition Module DC128

Особенности:
Регулятор 2,8 В: обеспечивает требуемый 2,8 В для датчика
2C сдвиг уровня: обеспечивает преобразование на логическом уровне от 2,8 В до VCC
3-в-1 модуль
Инфракрасный излучатель
Датчик дальности
Рассеянный свет Сенсор
Измеряет абсолютный диапазон до 10 см
Распознавание жестов
I2C Интерфейс
Две программируемые GPIO
SharpSensor Разводка платы
Разводки выводов Описание:
Вин это основной 2,7 в до 5,5 В подключения к источнику питания. Шифтеры уровня SCL и SDA вытягивают линии 2c высоко на этот уровень.
GND заземление (0 В) подключение для вашего источника питания. Ваш источник управления I2C должен также поделиться общей поверхностью с этой платой.
SDA/SDI/SDO уровень-Переключаемый I2C линия передачи данных: высокий-вин, низкий-0 В
SCL/SPC уровень-переключаемая I2C линия часов: высокий-вин, низкий-0 В
GPIO0/CE Этот штифт настроен в качестве чипа включить вход при подключении к VL6180X; плата тянет его до VDD, чтобы включить датчик по умолчанию. Управляя этим штырьком, датчик помещается в аппаратный режим ожидания. После того, как VL6180X включится, Этот штырь можно изменить как программируемый выходной сигнал прерывания (логический уровень VDD). Этот вход/выход не сместен на уровне.
GPIO1 программируемый выход прерывания (логический уровень VDD). VL6180X также снижает этот контакт, когда он находится в аппаратном режиме ожидания. Эти выходные данные не смещены на уровень.

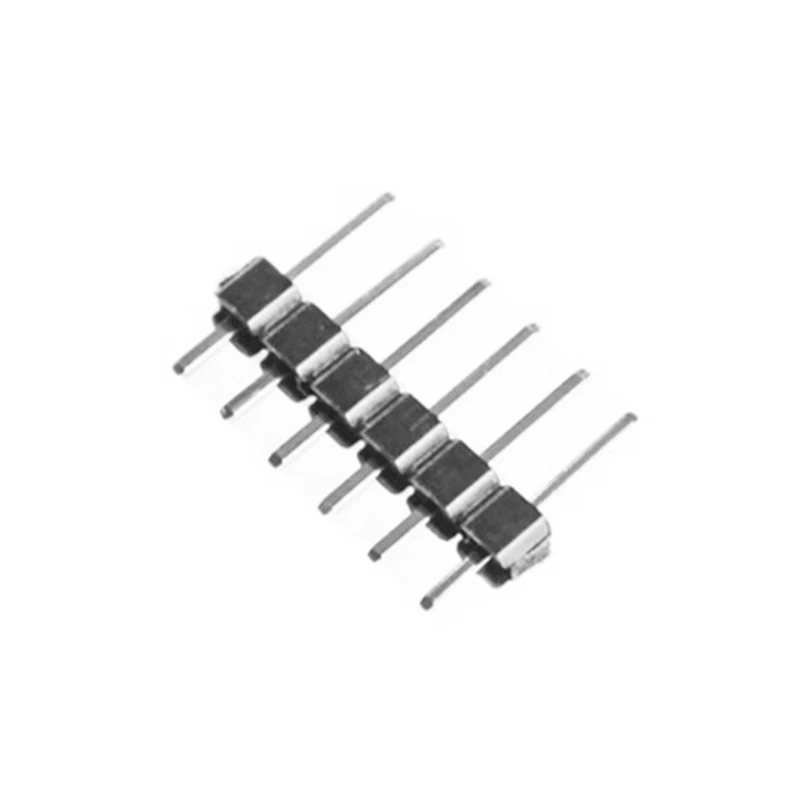

Посылка включает в себя:
