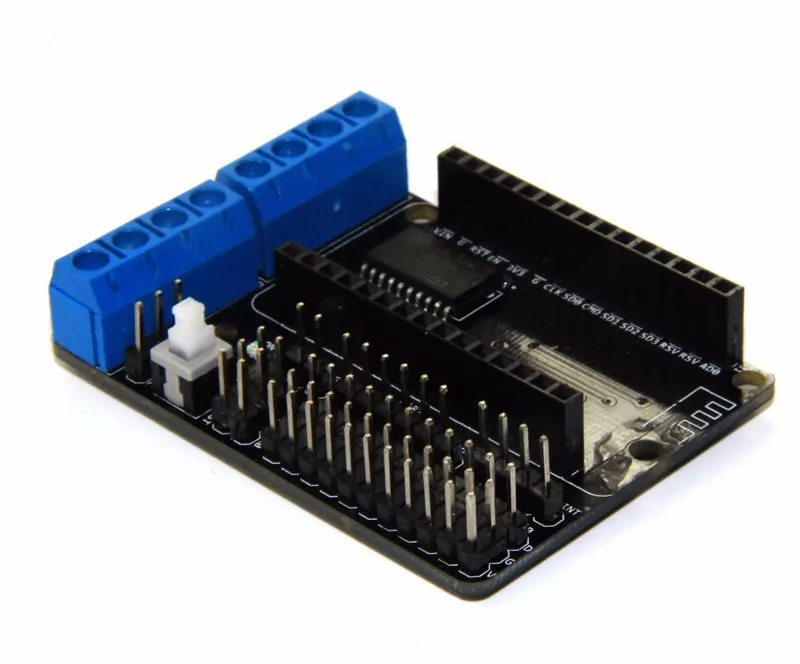

NodeMCU Плата расширения привода двигателя L293D щит панель управления ESP8266 макетная плата для RC робот часть DIY для Arduino

Описание

Параметры:

Наименование: nodemcu моторный щит Использование ESP-12 модуля DEV KIT development shield Расширьте выходные порты для ESP-12 DEVKIT: SPI, UART, GPIO, AI и 3,3 V интерфейс питания Удлинение 2 канальный мотор, то можете напрямую управлять 2-полосным мотор Дизайн выключатель питания Напряжение для двигателя: 4,5 V-36 V Напряжение для платы управления ESP: 4,5-9 в Управляемый cihip: L293D Разрозняйте мощность ESP платы и двигателя, чтобы избежать помех. В наших экспериментах, для удобства, модуль ярлыка используется для подключения вин и ВМ для мощности ESP платы и двигателя.

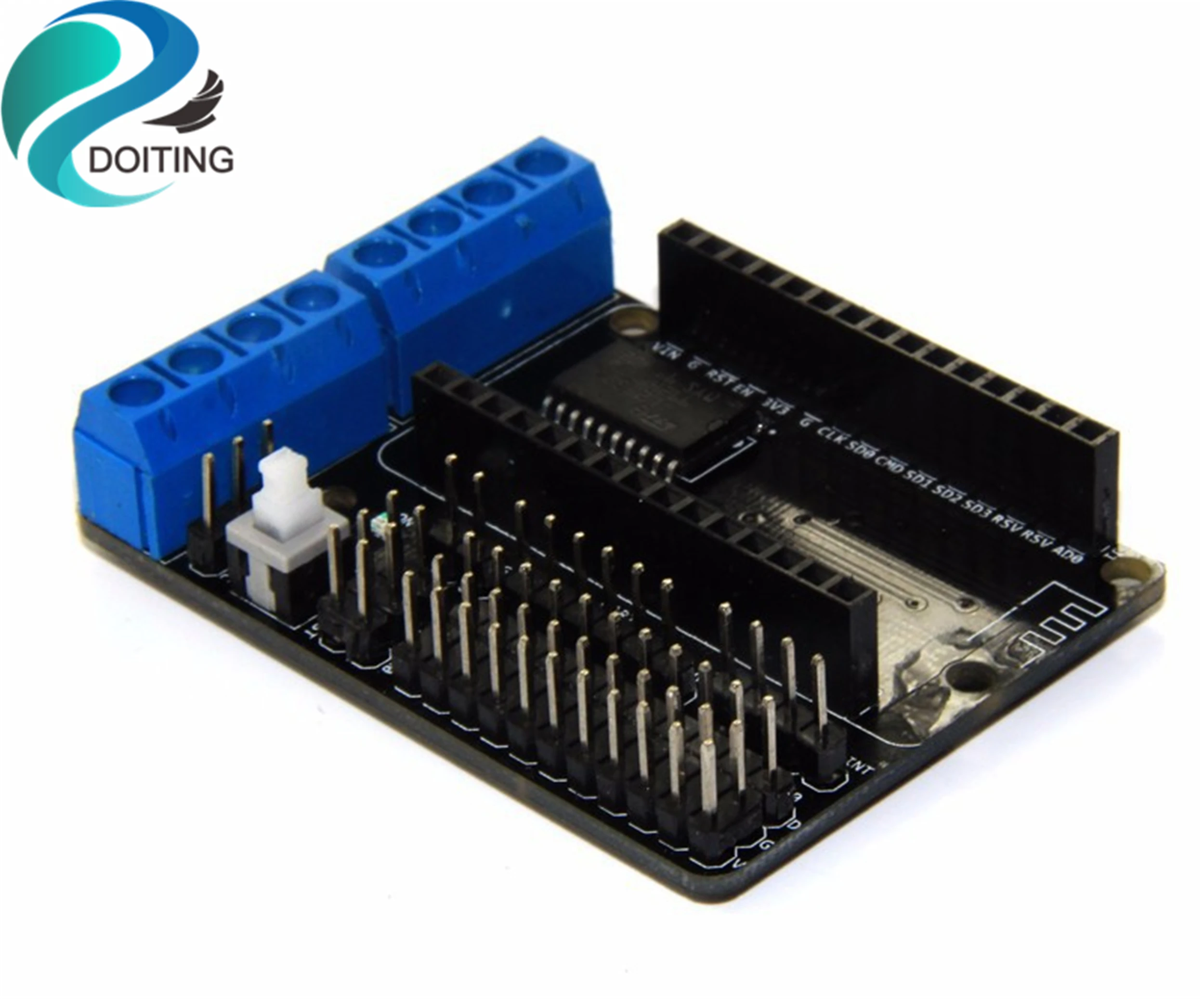

NodeMCU Плата расширения привода двигателя L293D щит панель управления ESP8266 макетная плата для RC робот часть DIY для Arduino

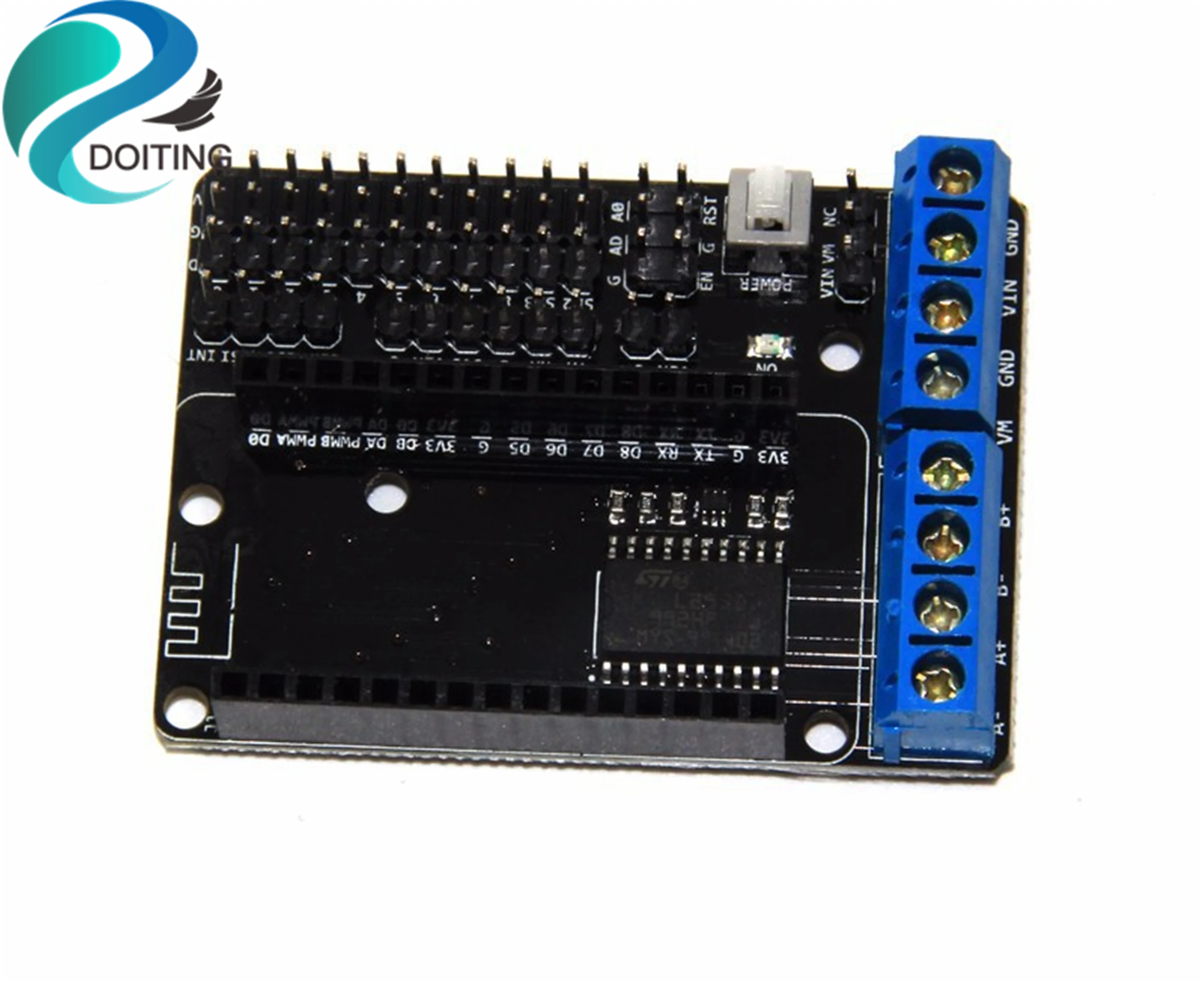

Мощность Вход

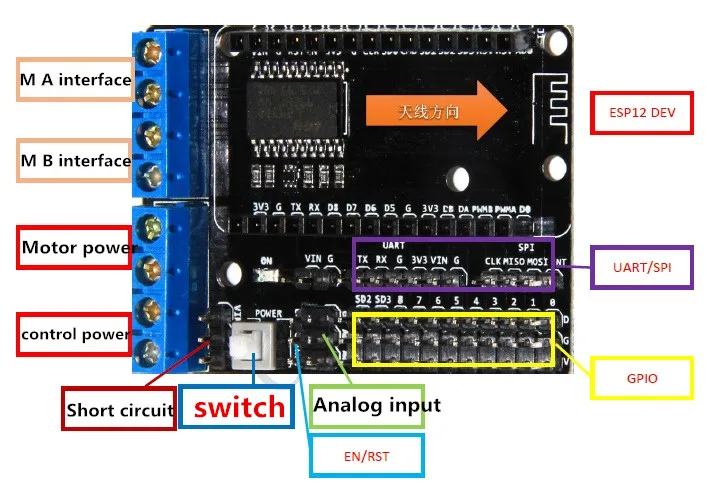

~ Мощность двигателя (VM): 4,5 V ~ 36 V, может быть отдельный источник питания; ~ Мощность управления (вин): 4,5 V ~ 9 V (10 VMAX), может питаться отдельно; ~ Модуль обеспечивает короткое замыкание sub (короткое ВМ и Вин), вы можете легко использовать одно питание (должно 4,5 В ~ 9 В) одновременно управлять и управлять двигателем; Логический рабочий ток МКС: 60 мА (Vi = L), 22 мА (Vi = H); Приводная часть рабочего тока Io: 1.2A; Максимальная рассеиваемая мощность: 4 Вт (T = 90) Входной уровень контрольного сигнала: высокий: 2,3 VVIHVIN; Низкий:-0.3VVIL1.5V Рабочая температура:-25 ~ + 125 Тип привода: двойной высокомощный драйвер h-моста ESP12E Dev Kit порт управления: D1, D3 (двигатель); D2, D4 (двигатель B) Вес модуля: около 20 г

NodeMCU Плата расширения привода двигателя L293D щит панель управления ESP8266 макетная плата для RC робот часть DIY для Arduino

Отгрузочная ведомость:

5 шт.Макетная плата (лот)

Примечание:

При вставке модуля ESP-12E обратите внимание, что направление антенны совпадает с направлением платы расширения; С модулем короткого замыкания плата управления и двигатель могут работать одновременно. Больше документов можно загрузить в wiki. doit. am.
