Описание

JDS2900 DDS генератор сигналов счетчик цифровой контроль синусоида двухканальный 15 МГц источник сигнала

Руководство и программное обеспечение для загрузки программного обеспечения:
Http://www.mediafire.com/folder/av83u6hd7sivn/JDS2900_Signal_Generator
Описание продукта:
Двухканальный генератор сигналов серии JDS2900 сочетает в себе несколько функций s в одном, таких как генератор сигналов функции, генератор сигналов произвольной формы, генератор импульсов, развертка, счетчик и частотомер и т. Д. инструмент принимает технологию прямой цифровой синтезатор (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.
Особенности:
Вертикальное разрешение формы волны оптимизировано до 14 бит, частота дискретизации 266MSa/s, более Изысканная форма волны.
Синусоидальная частота оптимизирована до 0.01uHz-60 MHZ, квадратная волна-0.01uHz-15 MHz.
Каждая функция имеет независимый рабочий интерфейс, плавный переключатель без паузы.
Регулировка смещения оптимизирована до-9,99 В до + 9,99 в, более точная.
Двухканальная Регулировка разности фаз оптимизирована до 0,1 градусов; задержка времени более точная.
2,4-дюймовый цветной ЖК-экран высокой четкости обеспечивает хорошую работу плавности, множество ярлыков значительно упрощает действия.
Он может использовать стандартное программное обеспечение ПК для управления всеми функциями машины и рисование произвольной формы волны, Коммуникационный протокол рекламы делает вторичное развитие очень простым.
Большой масштаб интегральной цепи и SMT технологии, высокая надежность, длительный срок службы.
Он имеет защиту от короткого замыкания, все выходы сигнала могут работать в течение 60 с при условии короткого замыкания нагрузки.
Частота Технические характеристики:
Диапазон синусоидальной частоты: 0 ~ 15 МГц
Квадратный Диапазон частот: 0 ~ 15 МГц
Треугольный Диапазон частот: 0 ~ 15 МГц
Частотный диапазон импульсов: 0 ~ 6 МГц
Ttl Цифровой частотный диапазон: 0 ~ 6 МГц
Произвольный диапазон частот волны: 0 ~ 6 МГц
Время квадратного подъема: ≤15nS
Диапазон регулировки ширины импульса: 40-4000 S
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3 h
Сигналов Технические характеристики:
Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируется), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-лестница, neg-лестница, шум, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских сигналов.
Вертикальное разрешение волны: 14 бит
Частота дискретизации сигналов: 266 MSa/s
Длина волны: 2048 точек
Подавление синусоидальных гармоник: ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)
Синусоидальное полное гармоническое искажение: <0.8% (20 Гц ~ 20 кГц, 0dBm)
Квадратные и импульсные (квадратные): ≤5%
Квадратный и импульсный диапазон (пульс): 0,1-99.9%
Рампа волна-линейность: ≥98% (0,01 Гц ~ 10 кГц)
Выход Технические характеристики:
Амплитудный диапазон: частота <10 МГц, 0-20VPP; Частота> 10 МГц, 0-10Vpp.
Разрешение амплитуды: 1 мВ
Стабильность амплитуды: ± 5%/5 ч
Амплитудная плоскость: ± 5% (<10 МГц); ± 10% (> 10 МГц)
Сигналов Технические характеристики:
Выходное сопротивление: 50Ω±10% (Типичный)
Защита: короткое замыкание 60 S не будет повреждено
DC офсетной печати:
Диапазон регулировки смещения: Выходная амплитуда> 2 в,-9,99 В ~ 9,99 в; 0,2 вРазрешение смещения: 0,01 в
Фазы Технические характеристики:
Диапазон регулировки фаз: 0 ~ 359.9o
Фазы Разрешение: 0.1o
Ttl/COMS выход:
Низкий уровень: <0,3 в
Высокий уровень: 1-10 в
Рост уровня/время падения: ≤20ns
Внешние функции измерения:
Функция частотомера-диапазон измерения частоты: 1 Гц ~ 100 МГц
Функция частотомера-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10 s
Функция счетчика-область подсчета: 0-4294967295
Функция счетчика: 2 режима соединения, DC и AC
Функция счетчика-режим подсчета: ручная работа.
Диапазон входного напряжения сигнала: 2-20 Vpp
Измерение ширины импульса: 0.01us (разрешение), 20 s (максимальное время измерения)
Измерение периода: 0.01us (разрешение), 20 s (максимальное время измерения)
Развертки функции:
Канал развертки: CH1 или CH2
Тип развертки: Линейная развертка, бревна
Время сдвига: 0,1 s ~ 999,9 s
Диапазон настройки: произвольный набор между начальной точкой и стоп-точками
Направление сдвига: вперед, назад и круглый ход
Общие технические параметры:

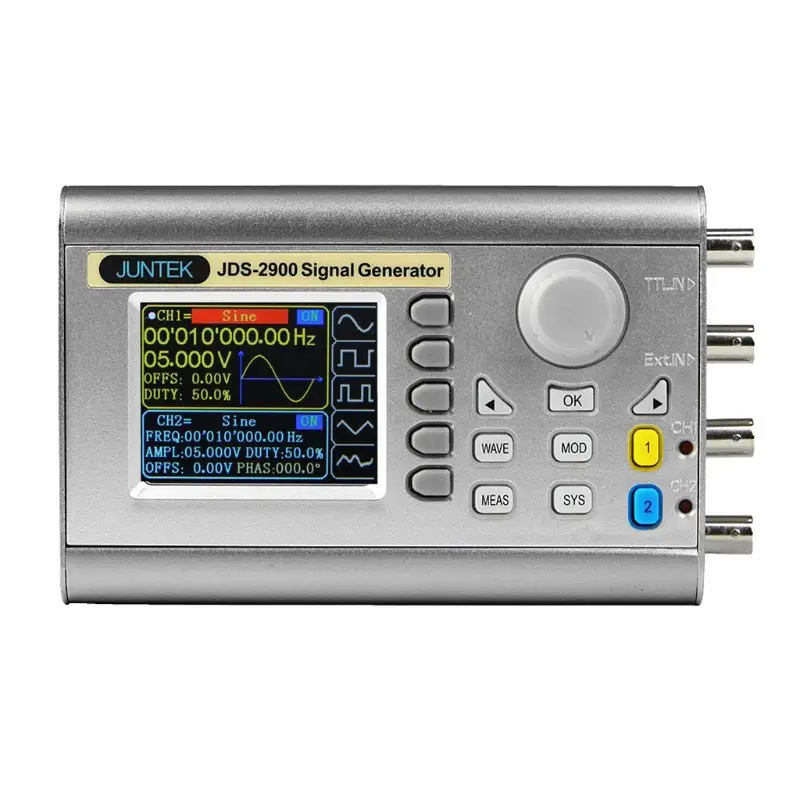

Тип дисплея: 2,4 дюймовый TFT цветной ЖК-дисплей
Хранение и загрузка-Количество: 100 групп
Хранение и загрузка-Расположение: 00-99 (извлеките 00 размещайте данные по умолчанию)
Произвольная волна-Количество: от 1 до 60, полностью 60 групп (по умолчанию 15 групп)
Скорость связи: стандарт: 115200 bps
Источник питания: DC 5 V±0. 5 V
Посылка включает в себя:
1 * генератор сигналов DDS
1 * CD-плеер

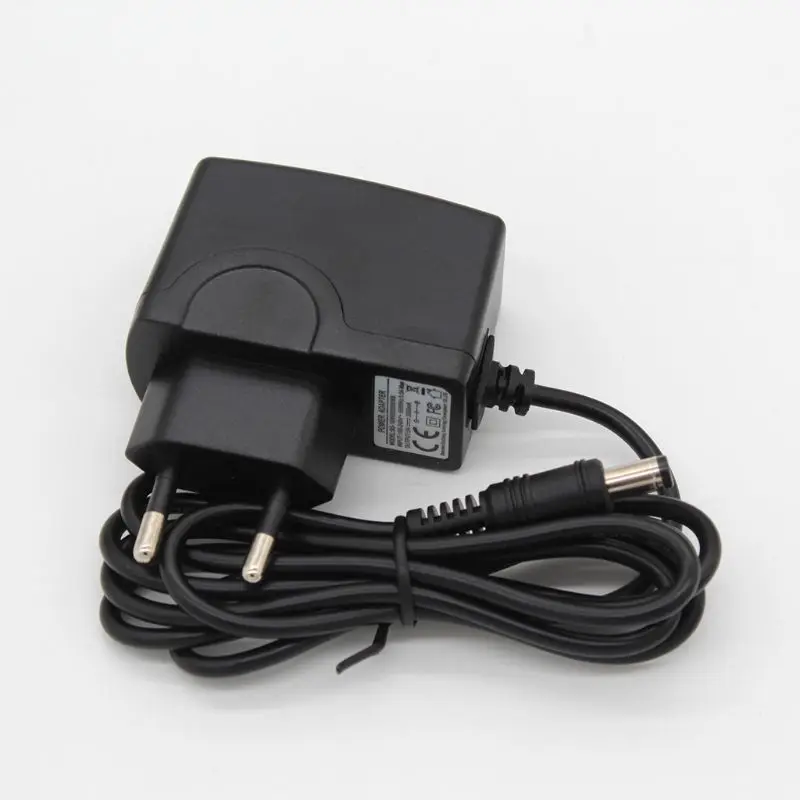

1 * Адаптер питания (In: EU Plug, Out: 5.0V-2.0A)
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
1 * Инструкция по эксплуатации
