Новинка V1.3 супер Неохлаждаемый параметрический усилитель с USB программист+ Новые Адаптеры+ бесплатный анализ ECU IC

Предоставляет покупки оптом

Высокое качество

Информация о продукте

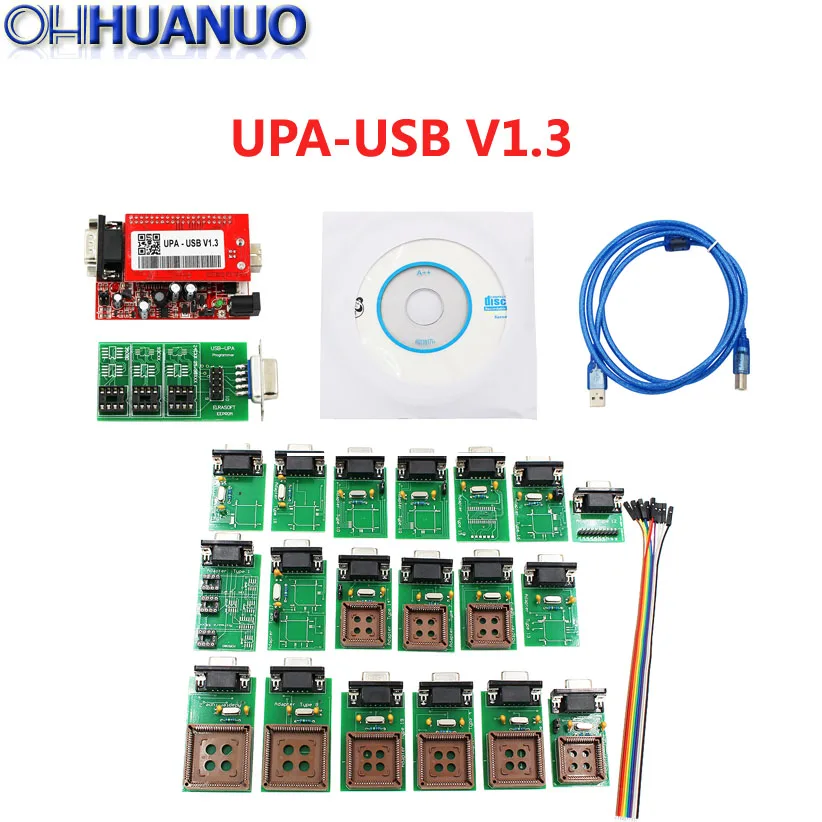

Новый Upa-usb-Полный комплект со всеми адаптерами, основное устройство можно напрямую подключить к

Elrasoft.com UUSP (UPA-USB серийный программер) или с помощью дополнительного DB9 мужской/женский 1:1 Удлинительный кабель.

Он оснащен 40-контактным разъемом ZIF для всех узких и широких устройств DIP/DIL, а также 16 pin

SOIC ZIF (150 мил, узкий) разъем для покрытия наиболее часто используемых устройств.

Конфигурация устройства производится по специальным клавишам настройки, что делает работу удобной и безопасной по сравнению

Для подключения всех вручную.

Дополнительные пакеты могут покрываться за счет Обычно доступные адаптеры подключены к 40 pin ZIF гнездо.

Основное устройство дополнительно включает в себя 10-контактный разъем ISP, где включены адаптеры ISP, которые могут быть подключены

С помощью стандартного плоского кабеля 1:1 (в комплекте). Включенные адаптеры PLCC ISP должны быть поставлены напрямую

Паянный чип оконечного устройства делает работу удобной и безопасной по сравнению с пайки или использованием

Зажимы соединяются вручную. (Питание от UUSP до ISP target может быть включено или отключено a

Перемычка рядом с 10 контактным разъемом ISP)

EEproms

Просто подключите материнская плата для упа программист напрямую или с помощью DB9 мужской/женский удлинитель (1:1).

Вставьте правильный ключ config в слот материнской платы и начните программировать либо через ZIF или SOIC разъем.

Вы также можете использовать входящий в комплект DIL до 10pin плоских лент, поместите его в гнездо ZIF и проводите Зажим SOIC

Или зажимы для ISP использования там.

Motorola MCU

Палочки адаптер, который вы хотите использовать, подключите плоский кабель к адаптеру питания (PIN1 всегда указывается, на оба кабеля

А также адаптер) и также к разъему 10 pin ISP основной платы. Выберите источник питания VCC через перемычку

На материнской плате рядом с разъемом ISP (on = target, поставляемый из upa, off = target получил собственный источник питания).

Наденьте адаптер на припаянный PLCC MCU на целевой печатной плате. (Без пайки, без анализа, без подсчета контактов,

Экономит много времени и хлопот, и давайте сделаем вашу работу быстрее, точно и проще)

После того, как ваша мастерская будет оснащена нашим адаптером, вы будете иметь совершенно новый опыт UPA.

STMicroelectronics ST62 *:

ST6240, ST6245, ST6249

NSC CR16 *: CR16HCS5 (9), CR16MCS5 (9), CR16MES5 (9), CR16MFS5 (9), CR16MCT5/9, CR16HCT5/9

Для Motorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6,

MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3 *, MC68HC05X16, MC68HC05X32

Для Motorola HC08 *: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC (9) 08AZ32A,

MC68HC908AZ60, MC68HC908AZ60A

Для Motorola HC11 *: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1,

MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6,

MC68HC11P2, MC68HC11PA8, MC68HC11PH8

Для Motorola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A,

MC68HC912DG128, MC68HC912DG128A

Для Motorola HCS12 *: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256

Atmel 8051 Архитектура: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR 8-разрядные опасности: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434,

AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64,

ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313

Микрочип PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675

Микрочип PIC16: PIC16F627 (A), PIC16F628 (A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77,

PIC16F818, PIC16F819, PIC16F83, PIC16F84 (A), PIC16F870, PIC16F871, PIC16F872, PIC16F873 (A), PIC16F874 (A),

PIC16F876 (A), PIC16F877 (A)

EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82,

85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594,

PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01

Микропровод EEPROMs: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66,

GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46

EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05,

M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02,

ST95P04, ST95P08, X5043, X5045

EEPROMs Разное: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101,

TC89102

* EEPROM только в том случае,

.. UDP780828A uDP780948 uDP780949 uDP780973 uDP780974

TMS... TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912

TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006
