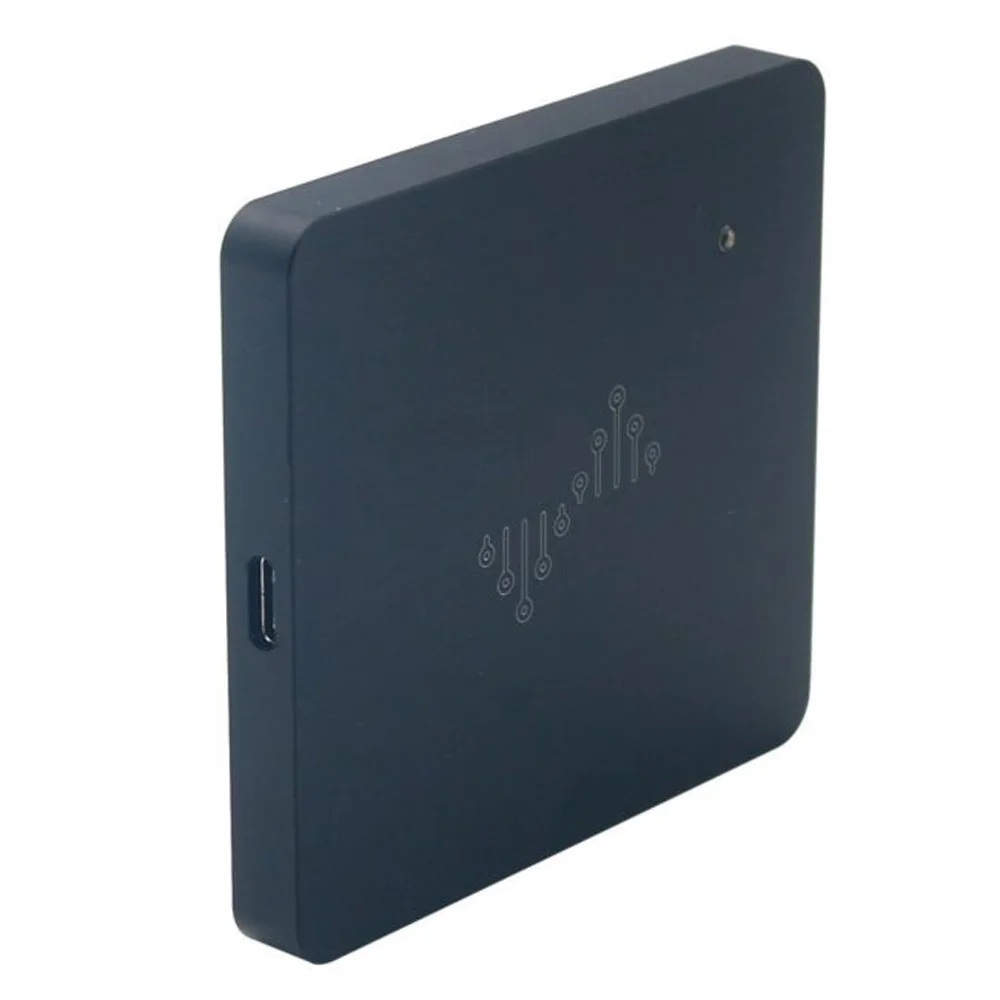

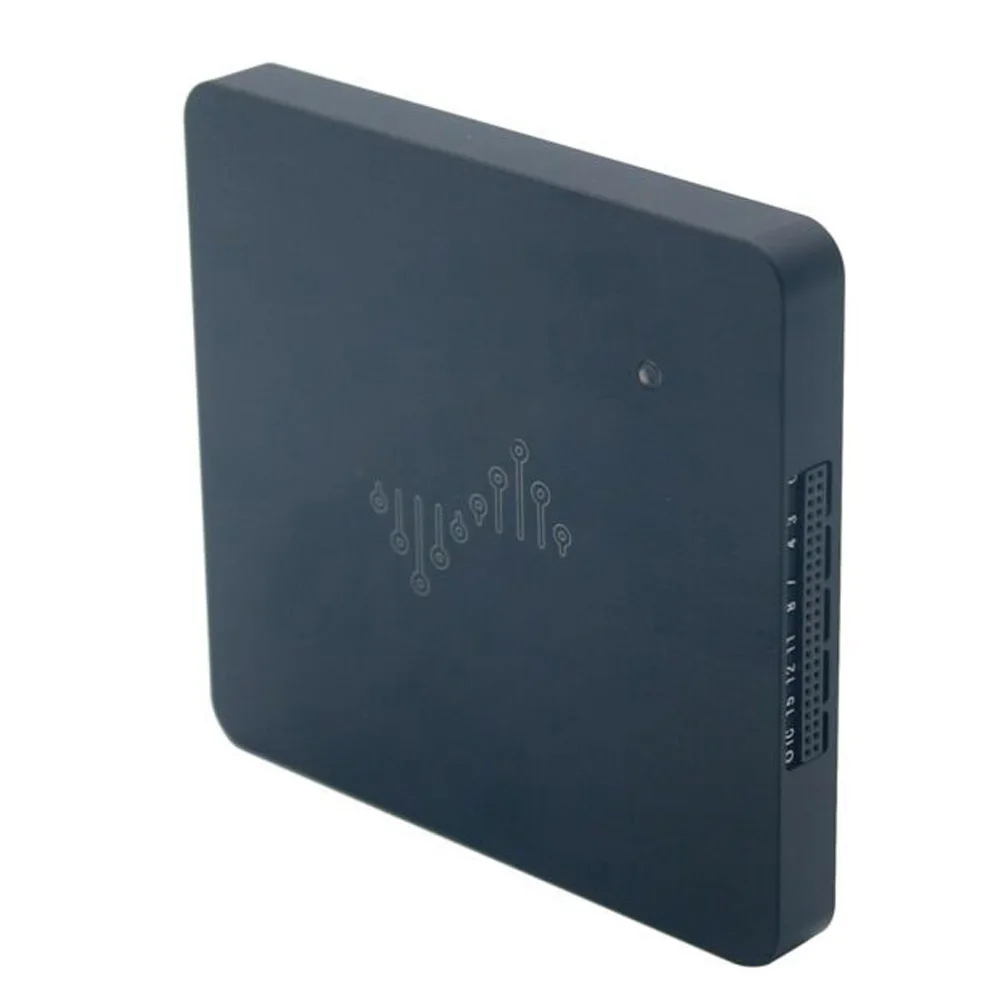

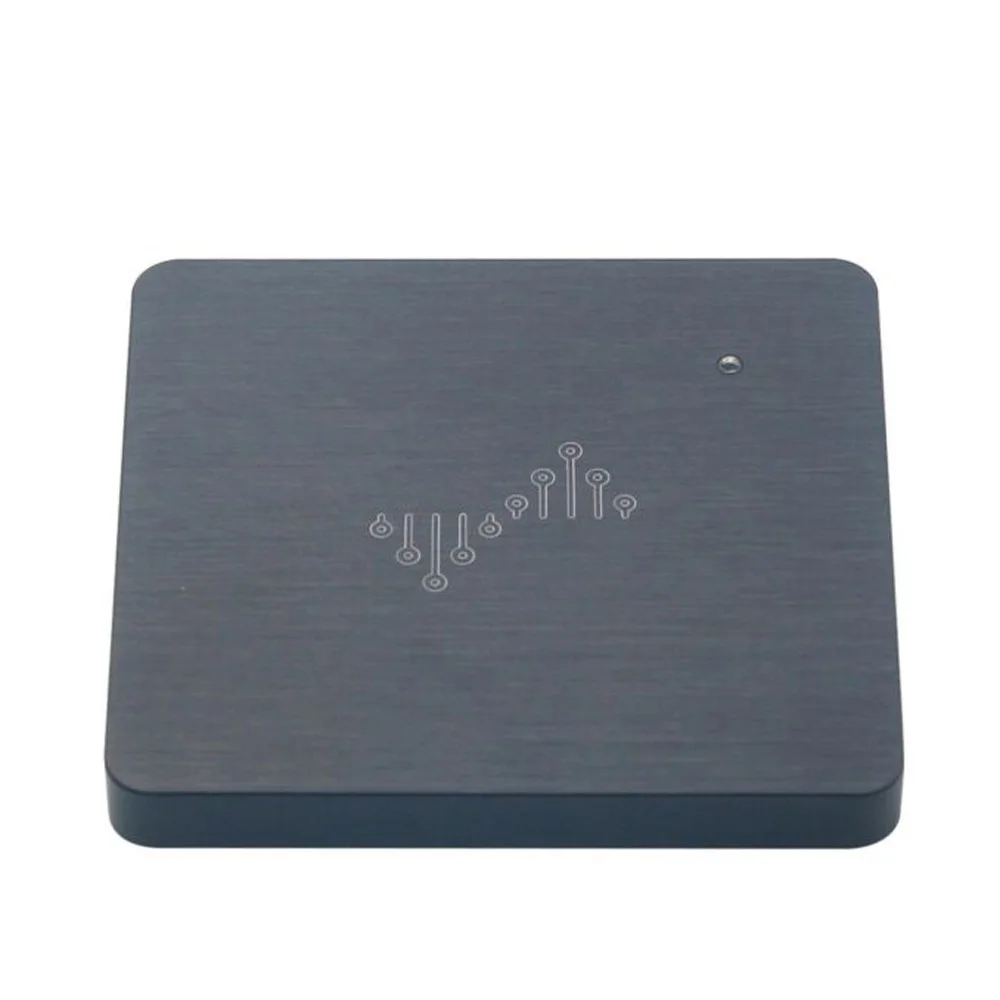

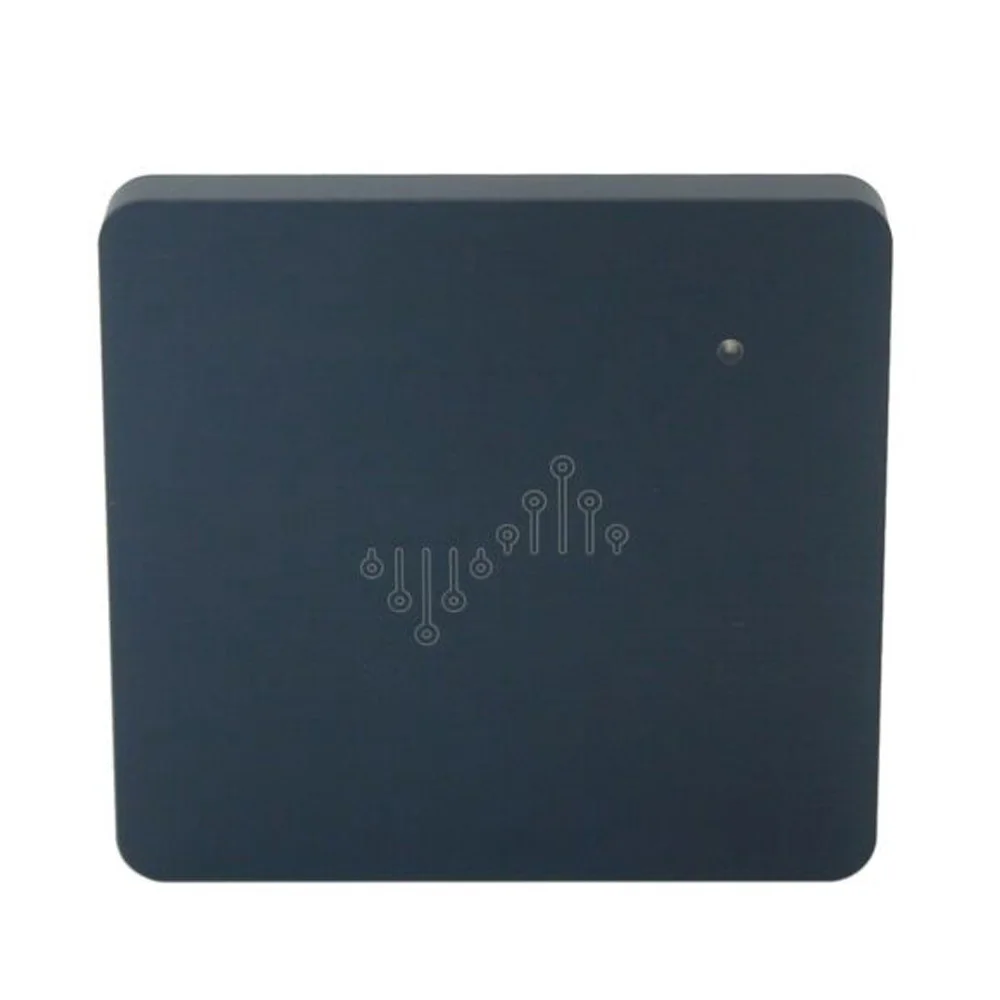

Новинка Высокое качество Прочный DSLogic USB логический анализатор 16 г глубина 16CH 100 м выборка Базовая версия TPU

Описание

Особенности:

* 100% новый иВысокое качествоy

* Изготовлен из высококачественного материала, прочный и практичный в использовании

* DSCope-это логический анализатор на основе USB. Часть выборки также основана на XilinxДляАрхитектура Spartan-6 FPGA, в которой используется дифференциальный сигнал и архитектура Усилителя переменного усиления для обеспечения аналоговой полосы пропускания 50 МГц и одноканальной частоты выборки до 400 МГц.

* Логические анализаторы начального уровня поставят под удар показатель пропускной способности или глубины памяти, значительно снижая практичность таких логических анализаторов. Например, передача данных в реальном времени через USB память для saleae через хост для хранения данных, хорошее решение проблемы глубины памяти, но потому что пропускная способность USB ограничена, он может достигать только пропускной способности выборки 200-300 Мбит/с; Logic Sniffer с открытым верстаком используется в качестве внутреннего FPGA BRAM в качестве места для хранения, а также имеет пропускную способность выборки 1,6 Гбит/с, но глубина хранения составляет только 216 кбит.

* 16-level в сочетании передовые триггер функция, легко установить комплекс триггер условия. Как триггер логического анализатора, наиболее важная функция непосредственно влияет на точность положения выборки. Большинство логических анализаторов начального уровня не имеют расширенных триггерных функций, что позволяет пользователям находить и находить проблемы в большом количестве бесполезной информации, теряя драгоценное время.

* Постоянно Регулируемый пороговый уровень. На основе уровня высокоскоростной схемы выборки компаратора, не только уровень порогового уровня может быть скорректирован в соответствии с различными стандартами сигнала (1,2 в/1,5 В/1,8 в/3,3 В/5,0 в), кроме того, можно определить, что точность уровня ниже 100 мВ для получения максимального уровня шума, Что значительно уменьшает возможность ложных срабатываний и пробоотборных глюков. Большинство логических анализаторов начального уровня используют стандартные интерфейсные микросхемы для определения фиксированного уровня напряжения. Гарантируем точность результатов выборки.

* Используйте экранированный кабель, Летающий свинцовый разъем. Экранированный кабель является стандартной конфигурацией на высококлассных анализаторов логики, которые могут обеспечить герметичность схемы сигнала выборки и уменьшить степень искажений сигнала выборки. Большинство логических анализаторов начального уровня используют обычные кабели DuPont, чтобы логический анализатор подключен к тестируемому сигналу. диснепрерывность импеданса и проблемы с заземлением могут сильно искажать сигнал, что влияет на оценку логического анализатора уровня сигнала в процессе тестирования.

* Наше программное обеспечение для ПК использует ту же архитектура с открытым исходным кодом и теперь поддерживает до 44 функций анализа протокола. При поддержке с открытым исходным кодом эта цифра будет и далее расти. Все полагают, что эта Бесплатная Библиотечка для анализа протоколов вносила свой собственный вклад.

Параметры:

• Режим: поток

* Поток режим:

100 м @ 3 канала

50 м @ 6 каналов

25 м @ 12 каналов

20 м @ 16 каналов

* Максимальная глубина: 16G при потоке; 256 K при буфере

* Аппаратное Хранение: 256 кбит

* Триггер: простой триггер +

* 16 Уровень оборудования триггер +

* Запуск по протоколу

* Порог: фиксированный порог: 0-5 в Регулируемый

* Диапазон напряжения: +-30 в

* Входное сопротивление: 250 K | 7pF

* Статус выборки: Макс 30 м

* Максимальная частота дискретизации: 400 МГц

* Он может осуществлять сбор и наблюдение цифровых сигналов в пределах 100 МГц.

* Защита от перенапряжения, статическая защита, длительный срок службы

* Поддержка двойного режима: режим потоковой передачи, передача USB в реальном времени на ПК, большая глубина дискретизации; буферный режим, широкополосное хранение оборудования, ультра высокая частота дискретизации

* Регулируемый порог: Поддержка различных напряжений: 1,2 В/1,8 в/2,5 в/3,3 В/5,0 в

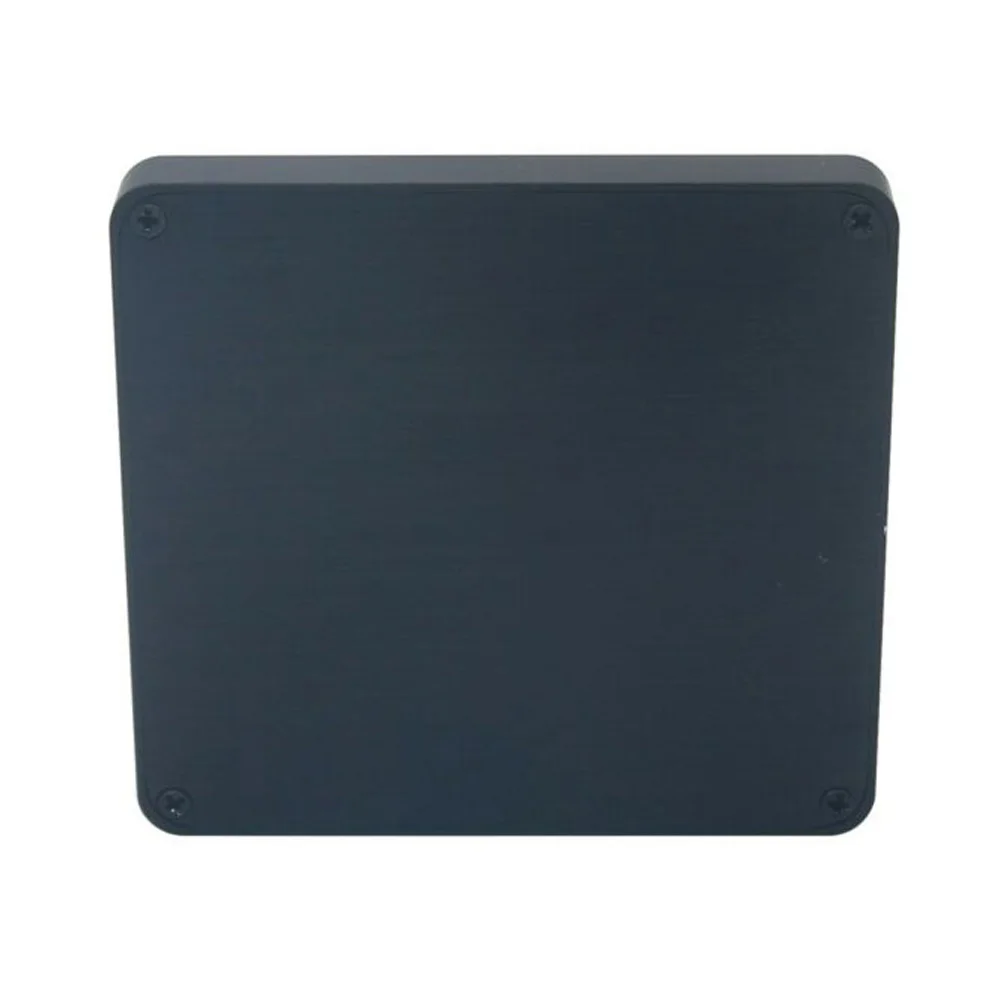

* Металлический Чехол

* Звукоизоляция 360 градусов, быстрое отведение тепла, более стабильная работа цепи.

* Интерфейс USB tYPE-C

* Максимальная поддержка 16G глубина

* Частота дискретизации 100 м может собрать 160 секунд

* 20 м Частота дискретизации может собрать 13 минут формы волны

* Частота дискретизации 1 м может собрать 4 часа формы волны

* Система Windows (xp/vista/win7/win8/win10)

* Многослойное соглашение, дата более интуитивно понятна

* Поддержка триггера содержания протокола

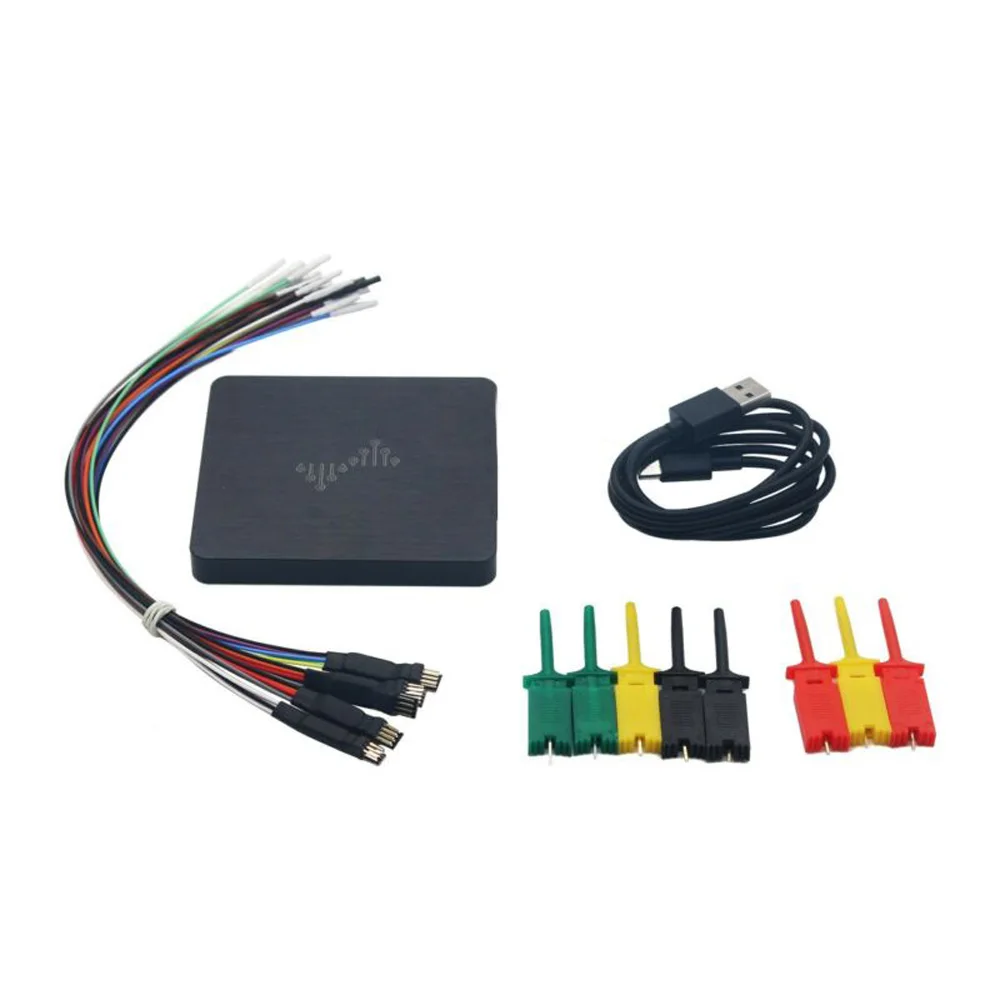

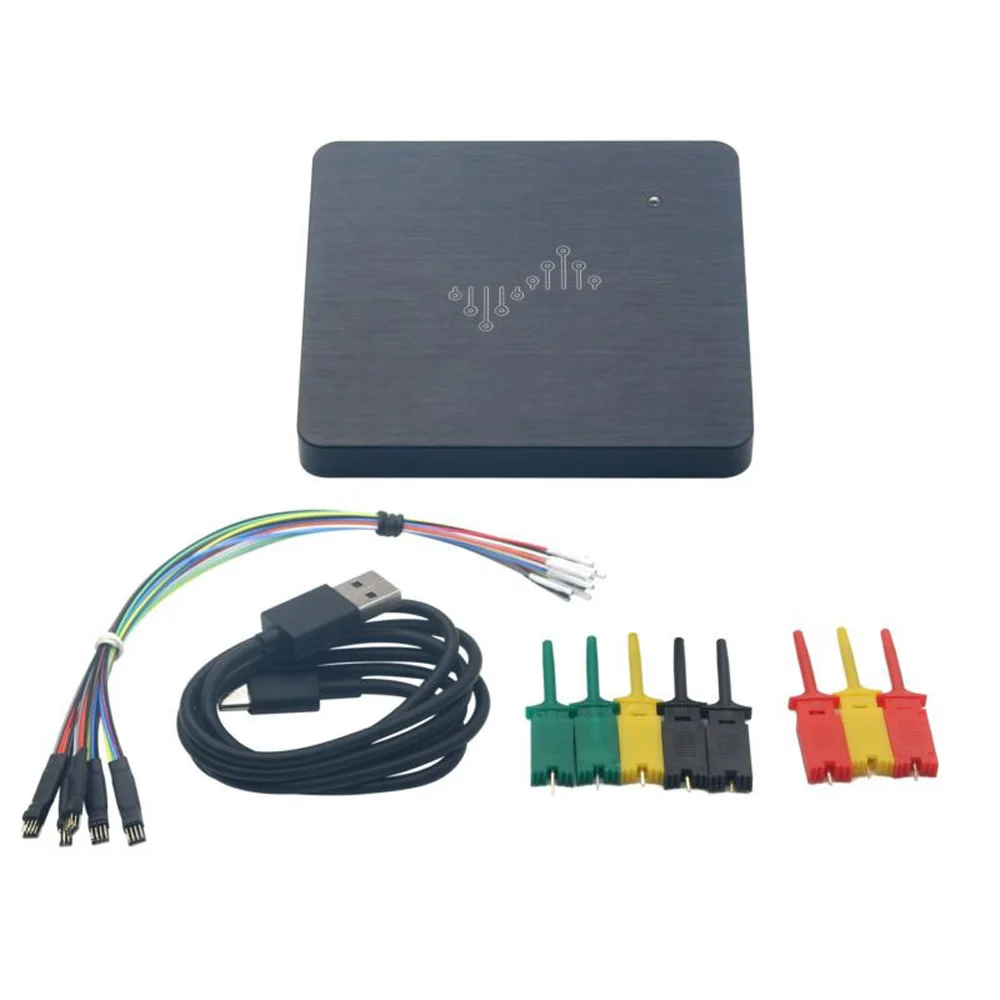

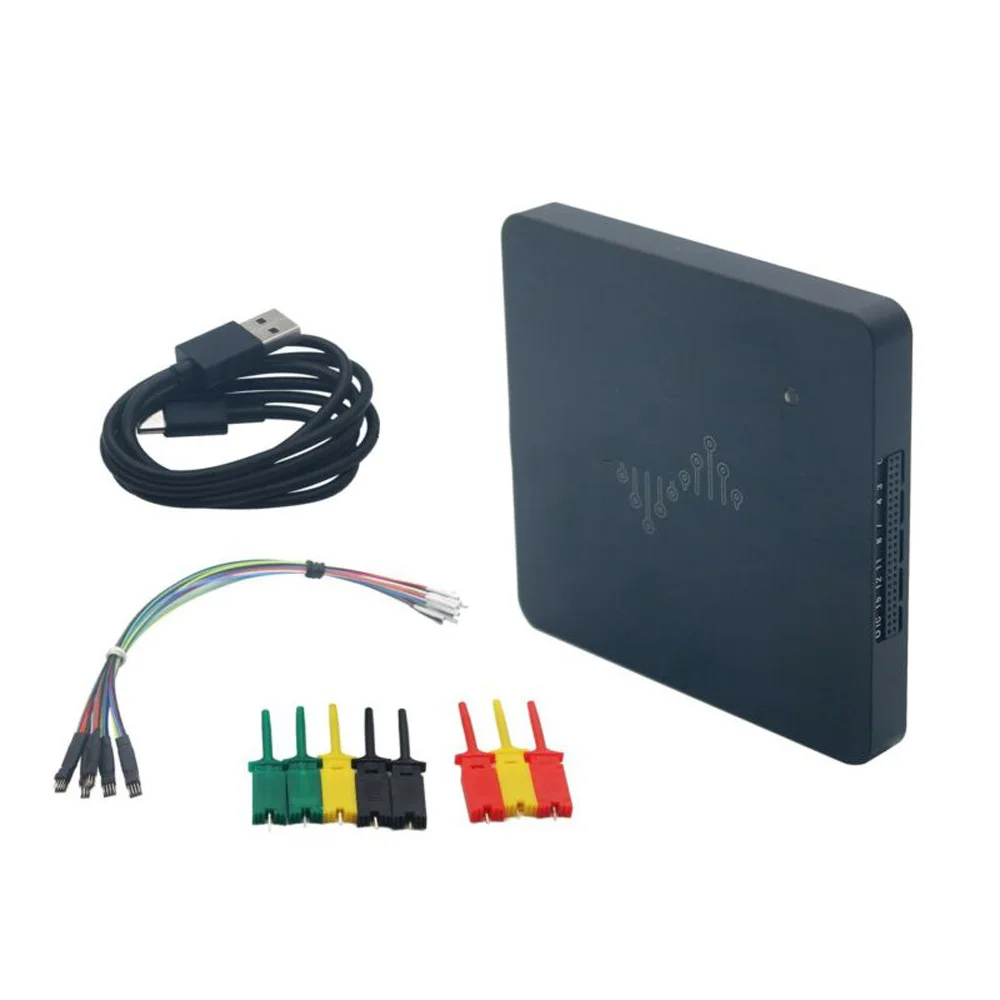

Посылка в комплект входит:

1 * DSLogic анализатор

1 * Тип с портом типа c

5 * Обмотки смещения (Посеребренная проволока)

16* Сигнальные зажимы (цвет отправляется наугад)

Примечание:

1. Реальный цвет товара может быть s светильник ly отличаться от изображений, размещенных на веб-сайте, по причине многих факторов, таких как яркость вашего монитора и светильник яркость.

2. Возможны незначительные отклонения в измерениях вручную.
