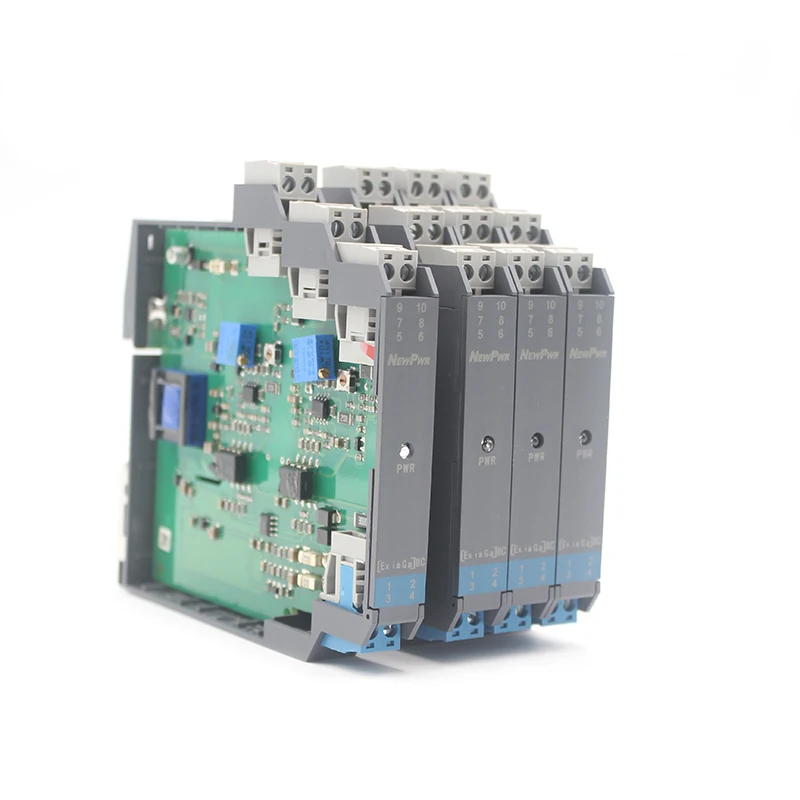

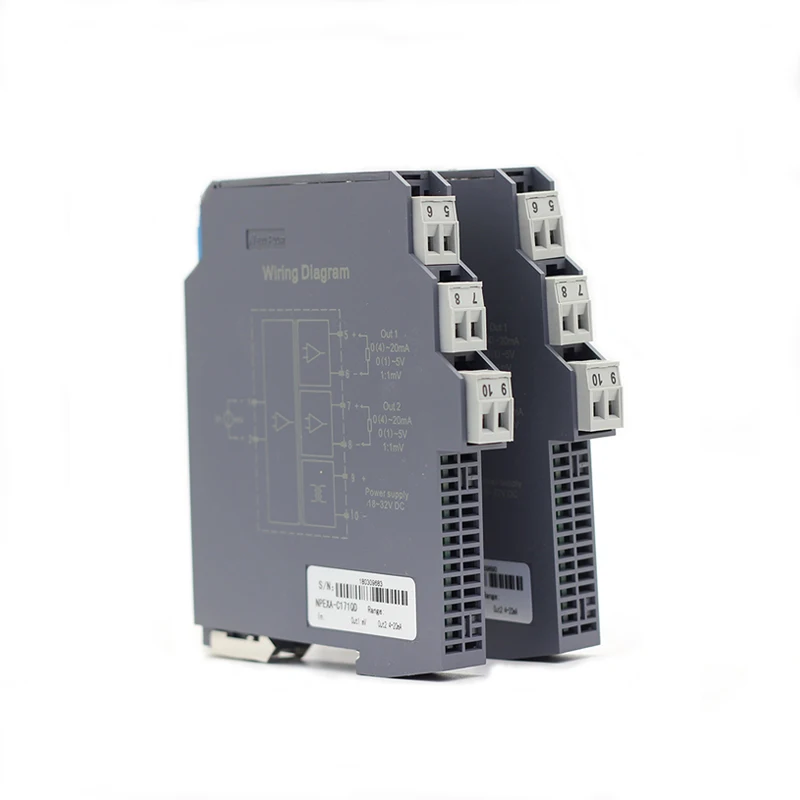

NPEXA-C17 серии изолированный барьер вход термопары/выход внутренний изолированный барьер безопасности

Описание

NPEXA-C17 серии изолированный барьер вход термопары/выход внутренний изолированный барьер безопасности

Введение

<1> этот тип защитного барьера передает милливольтовый сигнал из опасной зоны в безопасную область отдельно выходит сигнал 1:1 милливольта.

<2>Выходной милливольтовый сигнал без компенсации температуры.

<3>Вход, выход и порты питания гальванически изолированы друг от друга.

NPEXA-C17 серии изолированный барьер вход термопары/выход внутренний изолированный барьер безопасности

Технические параметры

Взрывозащищенный класс: [Ex ia Ga] C
C171
Входной сигнал из опасной зоны	TC мВ сигнал: 0 мВ ~ 100 мВ
Выходной сигнал в безопасную область	Выход 1:0mV ~ 100mV Выход 2: 4mA ~ 20mA
Выход грузоподъемность	Выход 1: ≥100KΩ Выход 2: ≥350Ω
C177
Входной сигнал из опасной зоны	TC мВ сигнал:-5мв ~ + 60мв
Выходной сигнал в безопасную область	1:1 TC мВ сигнал
Выход грузоподъемность	≥10KΩ
Другое параметры
Точность для RTD (при 25℃±2℃, захватывающий ток не менее 0.5ма)	±0. 1% FS
Время отклика	≤2ms
Температура дрейф	100ppm/℃
Мощность питания	18 ~ 32 V DC (24 V DC)
Диэлектрическая прочность: (1 мА ток утечки, 1 минуту тестового времени)	≥2500V переменного тока
Сопротивление изоляции	≥100 МОМ (между входом-выходом-мощностью)
EMC	IEC61000-4
Условия окружающей среды	Диапазон рабочей температуры:-20 ~ + 60 ℃
	Относительная влажность: 10% ~ 90% RH (40 ℃)
	Рабочее Атмосферное давление: 80 ~ 106kPa
	Температура хранения и доставки:-40 ~ + 80 ℃
