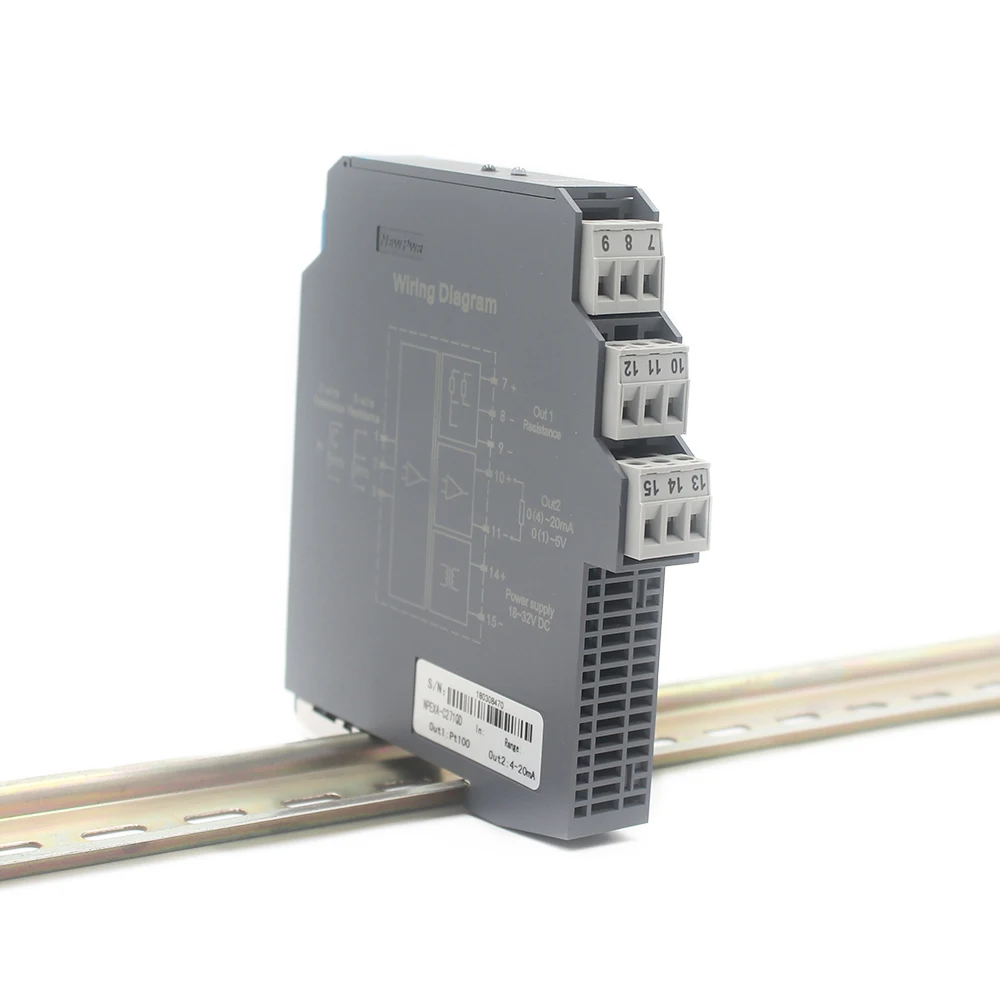

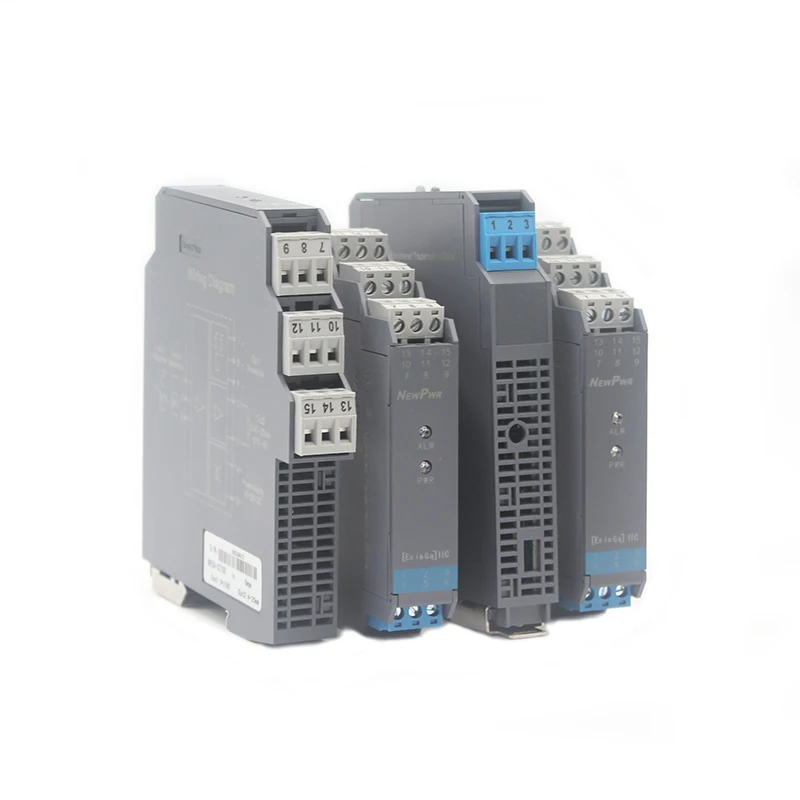

NPEXA-C27 серии компании "feilong" PT100 Вход Выход изолированный барьер безопасности 2-провода 3-жильный присущий искробезопасный барьер

Описание

NPEXA-C27 серии компании "feilong" PT100 Вход Выход изолированный барьер безопасности 2-провода 3-жильный присущий искробезопасный барьер

Описание продукта:

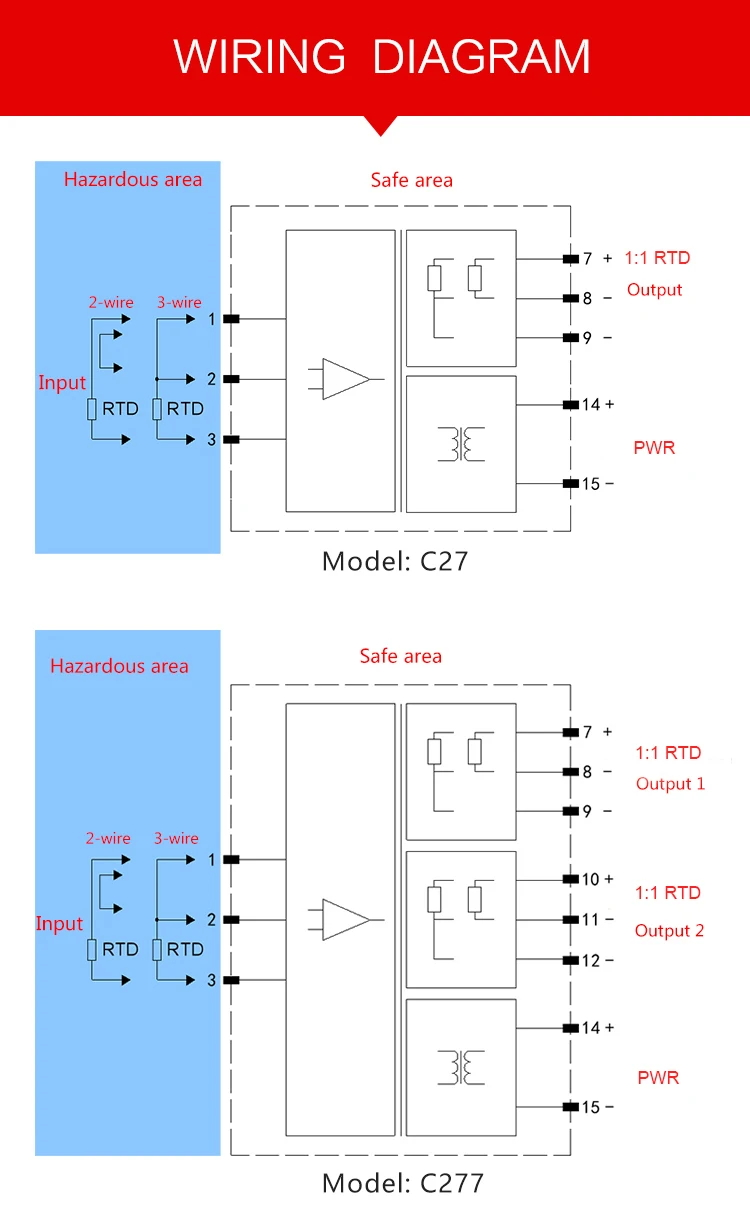

<1>. C271 и C277 барьер безопасности передает RTD (например, Pt100, Pt1000 и т. Д.) сигнал от опасной области, в 1:1 сигнал сопротивления или 4mA ~ 20mA сигналы тока в безопасную область.

<2>.Вход, выход и порты питания гальванически изолированы друг от друга.

<3>.Это умный продукт с онлайн функцией самостоятельной диагностики.

Технические параметры

Взрывозащищенный класс: [Ex ia Ga] C
C271
Входной сигнал из опасной зоны	Сопротивление: 60Ω ~ 400Ω
Выходной сигнал в безопасную область	Выход 1:Сопротивление: 60Ω ~ 400Ω Выход 2: 4mA ~ 20mA
Output2 грузоподъемность	≤350Ω
C277
Входной сигнал из опасной зоны	Сопротивление: 18,52 Ω ~ 400Ω
Выходной сигнал в безопасную область	1:1 Сопротивление Сигнала: 18,52 Ω ~ 400Ω
Другое параметры
Точность для RTD (при 25℃±2℃, захватывающий ток не менее 0.5ма)	±0. 1% FS
Время отклика	≤2ms
Температура дрейф	50ppm/℃
Сопротивление свинца	≤20Ω per lead
Линейное сопротивление (точность уменьшает пропорции к захватывающему току)	Захватывающий ток: 1 ~ 5 мА <0,1 Ω Захватывающий ток: 0,5 ~ 1 мА <0,15 Ω Захватывающий ток: 0,2 ~ 0,5 мА <0,45 Ω
Мощность потребления	0,6 W
Мощность питания	18 ~ 32 V DC (24 V DC)
Диэлектрическая прочность: (1 мА ток утечки, 1 минуту тестового времени)	≥2500V переменного тока
Сопротивление изоляции	≥100 МОМ (между входом-выходом-мощностью)
EMC	IEC61000-4
Условия окружающей среды	Диапазон рабочей температуры:-20 ~ + 60 ℃
	Относительная влажность: 10% ~ 90% RH (40 ℃)
	Рабочее Атмосферное давление: 80 ~ 106kPa
	Температура хранения и доставки:-40 ~ + 80 ℃
