Описание

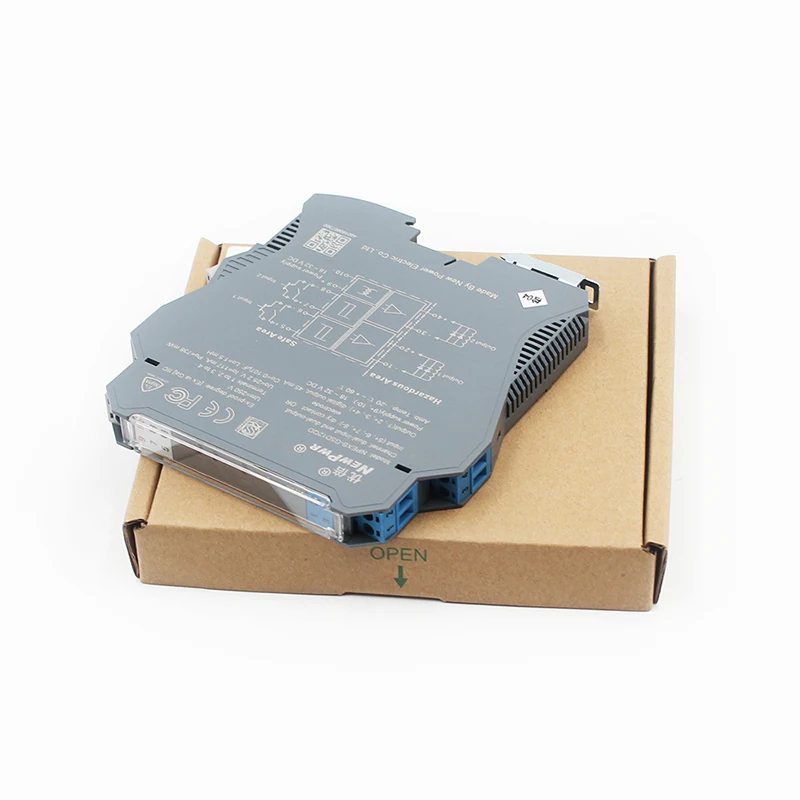

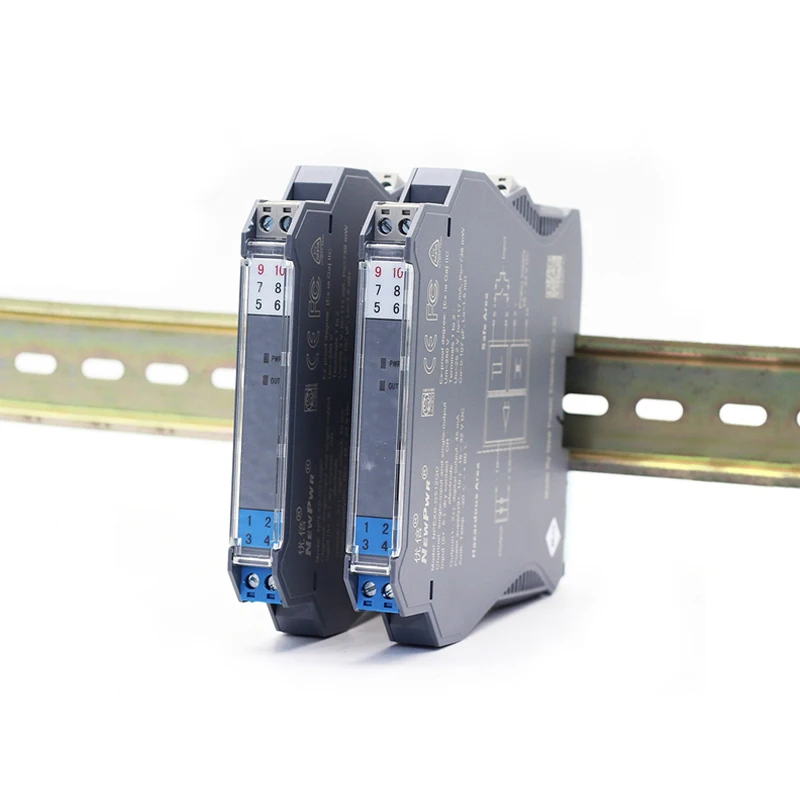

NPEXB-G512 цифровой выход изолированные Защитные барьеры взрывозащищенный внутренний барьер безопасности для PLC DCS
Введение
<1>. NPEXB-G512Обеспечивает питание для небольшого энергопотребления, неразрывно безопасный аппарат в опасной области, контролируя сухие контакты, коллекторный сигнал.
<2>.Они применимы к таким внутренним безопасным аппаратам, как соленоиды и звуковые сигналы тревоги.
<3>.Вход, выход и источник питания, 3 клеммы гальванически изолированы друг от друга.
<4>. У нихФункция самодиагностики неисправностей сигнала, имеет преимущества высокой надежности, быстрого отклика, и может использоваться со всеми видами инструментов, DCS и PLC.
Технические параметры
| Взрывозащищенный класс: [Ex ia Ga] C | |
| Вход | |
| Допустимый входной сигнал из опасной зоны | Сухой контакт или коллектор сигнала |
| Выход | |
| Выходной сигнал в безопасную область | Соленоиды или звуковые сигналы, управляемые цифровым выходом |
| Минимальное выходное напряжение | 11,25 V |
| Максимальное выходное напряжение | 21,5 V |
| Выход ограничение тока | 45mA |
| Другое параметры | |
| Мощность питания | 18 V DC ~ 32 V DC (Рекомендуемое напряжение: 24 V DC) |
| Мощность потребления | 1,8 Вт (блок питания 24 В, один выход) 3,5 Вт (блок питания 24 В, двойной выход) |
| Диэлектрическая прочность: (1 мА ток утечки, 1 минуту тестового времени) | ≥3000в переменного тока (между внутренней и невнутренней безопасности); ≥1500в переменного тока (между невнутренней и невнутренней безопасности); |
| Сопротивление изоляции | ≥100 МОМ (между входом-выходом-мощностью) |
| EMC | IEC61326-3 |
| Условия окружающей среды | Диапазон рабочей температуры:-20 ~ + 60 ℃ |
| Относительная влажность: 10% ~ 90% RH (40 ℃) | |
| Рабочее Атмосферное давление: 80 ~ 106kPa | |
| Температура хранения и доставки:-40 ~ + 80 ℃ | |
Параметры сертифицированы китайским Национальным центром контроля качества и испытаний для взрывозащищенных электрических продуктов (CQST)
Um = 250 В AC/DC; между терминалом 1 & 2,3 & 4; Uo = 25,2 в, Io = 117ма, Po = 738 МВт
| ⅡC | ⅡB | ⅡA | |
| Co | 0,107μF | 0,82μF | 2,9μF |
| Короче спереди и длиннее сзади) | 1.5mH | 4.5mH | 12mH |
Характеристики
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- NPEXB-G512
- Напряжение электропитания
- DC 24V
- Рабочая температура
- -20℃~+60℃
- Класс точности
- 0.1%
- Explosive-proof grade
- Ex ia Ga IIC
- Input signal
- Dry contact or collector signal
- Output signal
- Solenoids or audible alarms driven by digital output
- Power supply
- 18V DC~32V DC(Recommended 24V DC)
- EMC
- IEC61326-3
