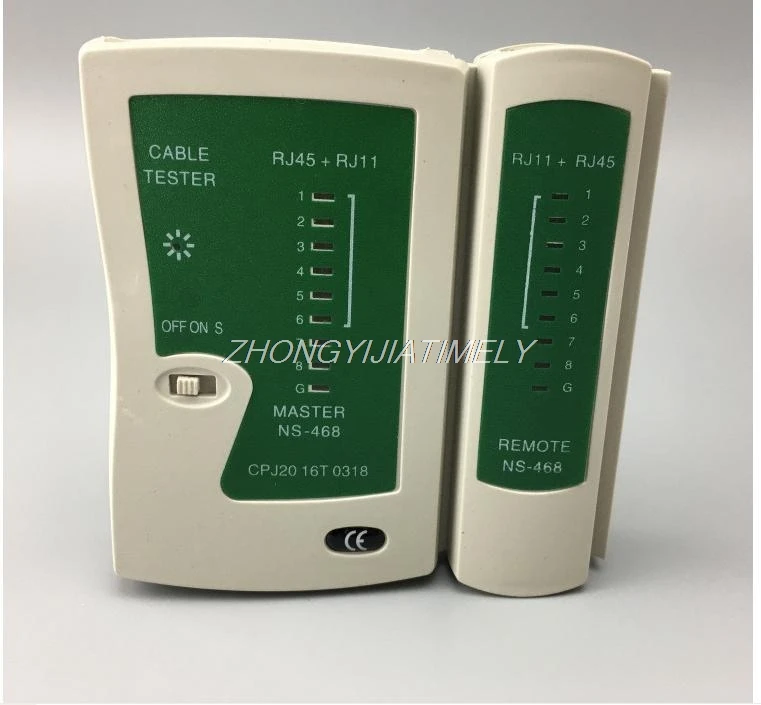

NS-468 сетевой тестер, RJ45 RJ11 сетевой кабельный сетевой измеритель телефонной линии, двойное использование, инструменты для ремонта сети

Описание

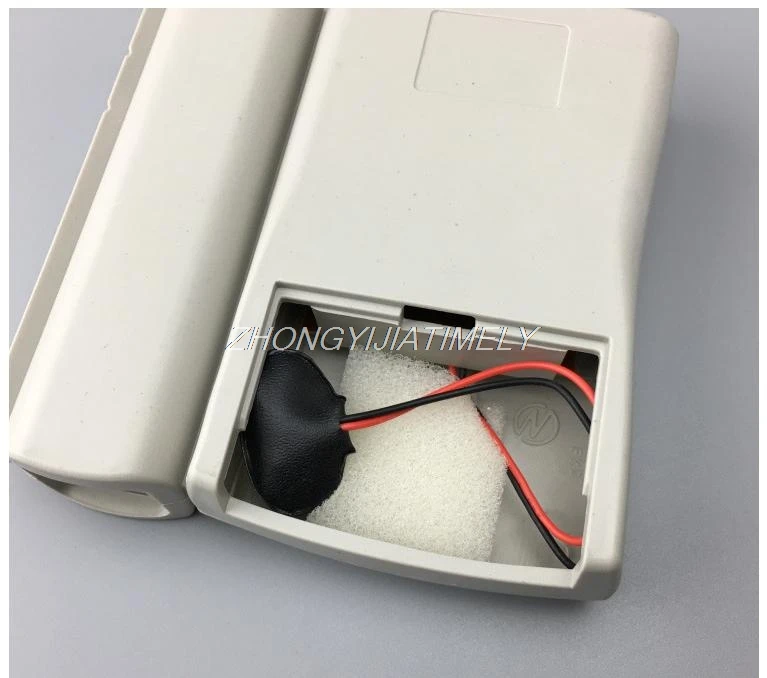

Примечание: (Примечание: сам измеритель линии не имеет батареи!)
1. Сетевой тестер, RJ45 RJ11 сетевой кабельный телефонная сеть измеритель линии, двойное использование, инструменты для ремонта сети.
2.
Автоматизированное сканирование, быстрое тестирование, обтекаемая форма, эргономичный дизайн. Линии гладкие и простые, анти-падение, и легкий дизайн, который в большей степени соответствует конструкции на месте.
Техническими показателями
Тестовый Кабель: RJ11, RJ45
Мощность: 9 В постоянного тока батарея
Мощность Потребляемая мощность: 25MA
Размер: 10,5*10,5*2,6 мм
Вес: 200 г

Во-первых, функция:
1. проверьте витую пару 1, 2, 3, 4, 5, 6, 7, 8, G пар по одному (пара) и определите, какой из них (пара) неправильный, защита от короткого и открытого.
2. Включение-это нормальная скорость тестирования, "S"-медленная скорость тестирования, и M-ручная скорость.
Во-вторых, проверка витой пары: Включите питание, подключите сетевой кабель к основному тестеру и удаленному тесту, хост-огни мигают от 1 до G один за другим, следующий пример:
Основной тестер: 1-2-3-4-5-6-7-8-G
Удаленный тестер: 1-2-3-4-5-6-7-8-G (RJ45)
1-2-3-4-5-6 ----- (RJ12)
1-2-3-4 --------- (RJ11)
Если проводка не является нормальной, она будет отображаться следующим образом:
1. Когда есть сетевой кабель, например, линия 3 отключена, основной тестер и удаленный тестовый терминал № 3 освещения не являются яркими.
2. Если есть несколько линий, которые не подключены, несколько линий не яркие. Когда сетевая линия меньше 2 линий, свет не яркий.
3. Когда два сетевого кабеля находятся вне заказа, пример 2, 4 линии не в порядке, отображается следующее:
Основной тестер не изменяется:
1-2-3-4-5-6-7-8-G
Удаленный тестовый терминал:
1-4-3-2-5-6-7-8-G
4. При наличии 2 коротких замыканий на сетевом кабеле основной тестер не загорается, и два тестовых фонаря на дистанционном тестовом терминале будут немного ярче. Если есть более 3 (включая 3)

При коротком замыкании все коротковольтные провода Номера линии не яркие.
