NWT200 100 кГц~ 200 МГц уборочная машина/сетевой анализатор/фильтр/амплитуда/частотные характеристики/источник сигнала T1011

Описание

1 M-1000 MHz 2 W HF FM VHF UHF широкополосный RF усилитель мощности

Производственная схема NWT-200 основана на NWT-200 цепь немецкой ветчины DL1ALT и была оптимизирована и улучшена соответственно.

1. Какое оборудование является NWT-200?

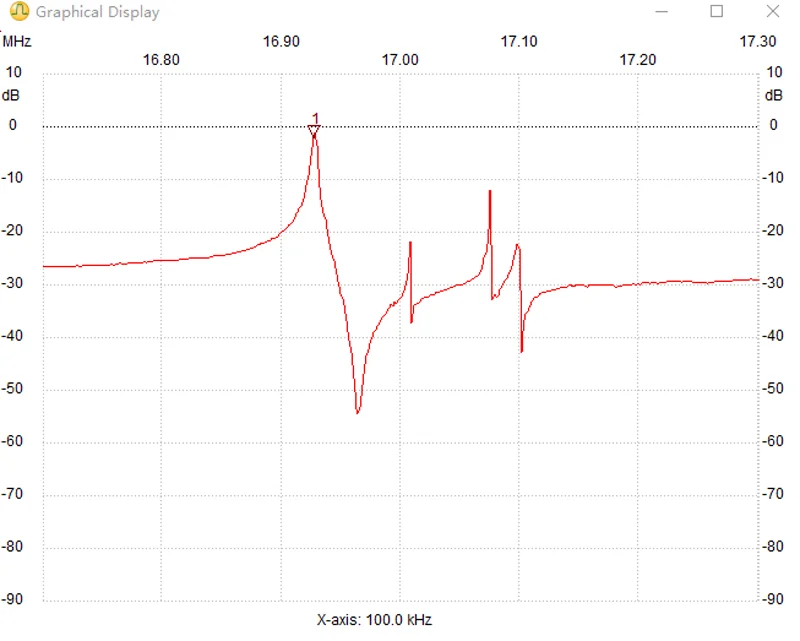

NWT-200-это Высокоточный Частотный тестер высокого разрешения с функциями источника сигнала и РЧ-измерителя мощности. Популярное применение устройства заключается в тестировании амплитудных и частотных характеристик фильтров и радиочастотных усилительных цепей, и в то же время имеет сверхвысокое испытательное разрешение 1 Гц. В то же время, многие отечественные и зарубежные специалисты также используют оборудование серии NWT для тестирования стоящего волнового соотношения, индуктивности, емкости, мощности RF и функции в качестве источника сигнала.

2, NWT-200 схема (компьютерный usb-порт питания)

NWT-200 использует ft232 + pic16f876a + ad9951

+ Схема схемы ad8307.

3, NWT-200 технические параметры

Рабочий ток всей машины: 170 мА ~ 270 мА (три комплекта реле в машине включены);

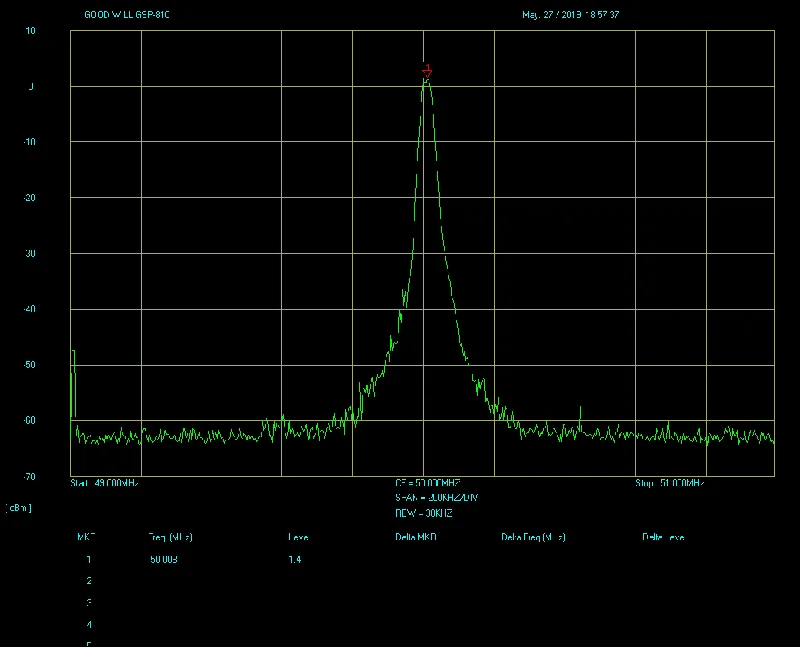

Динамический диапазон: лучше 75 дБ;

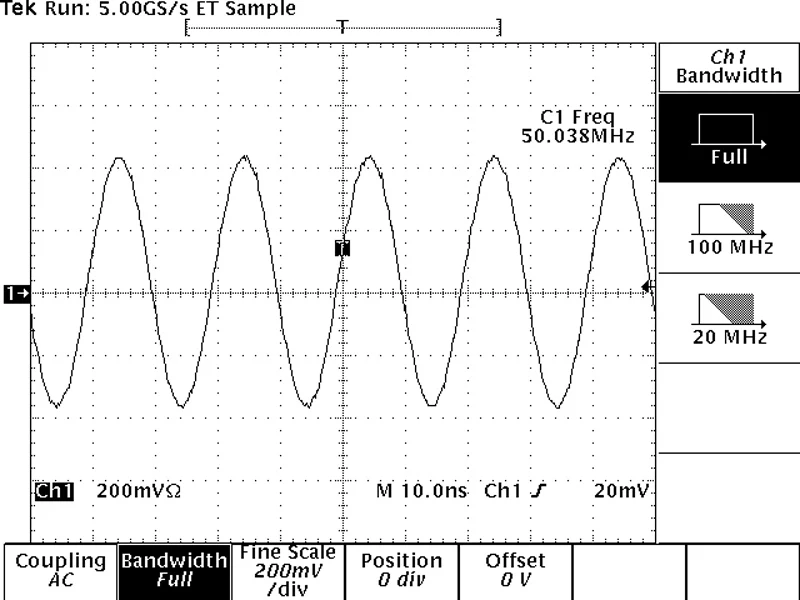

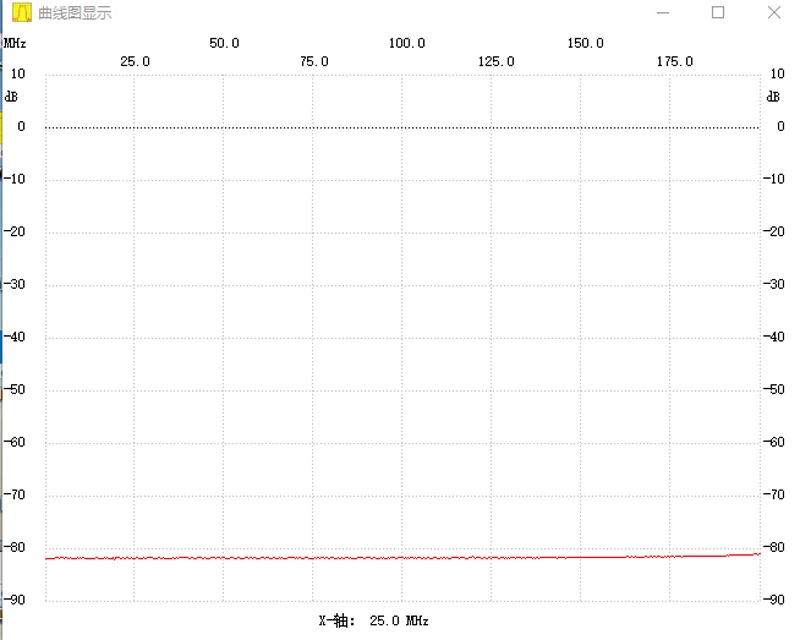

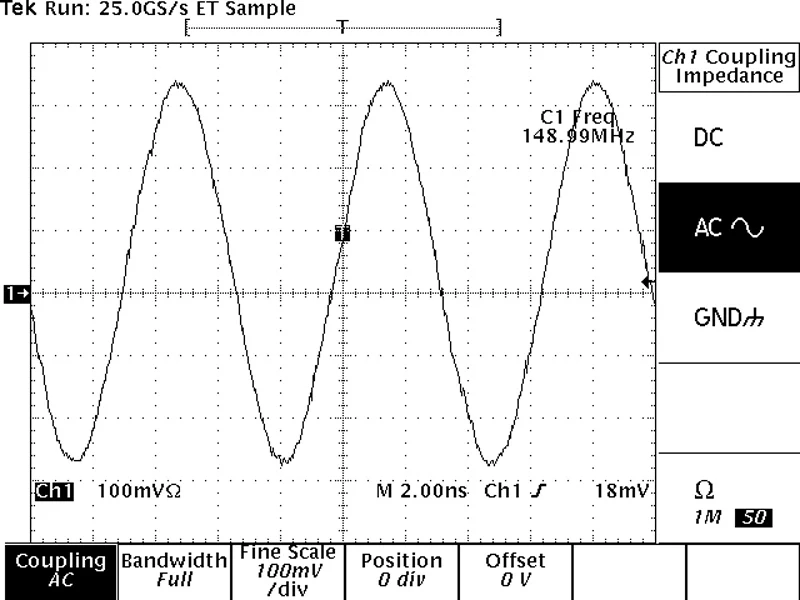

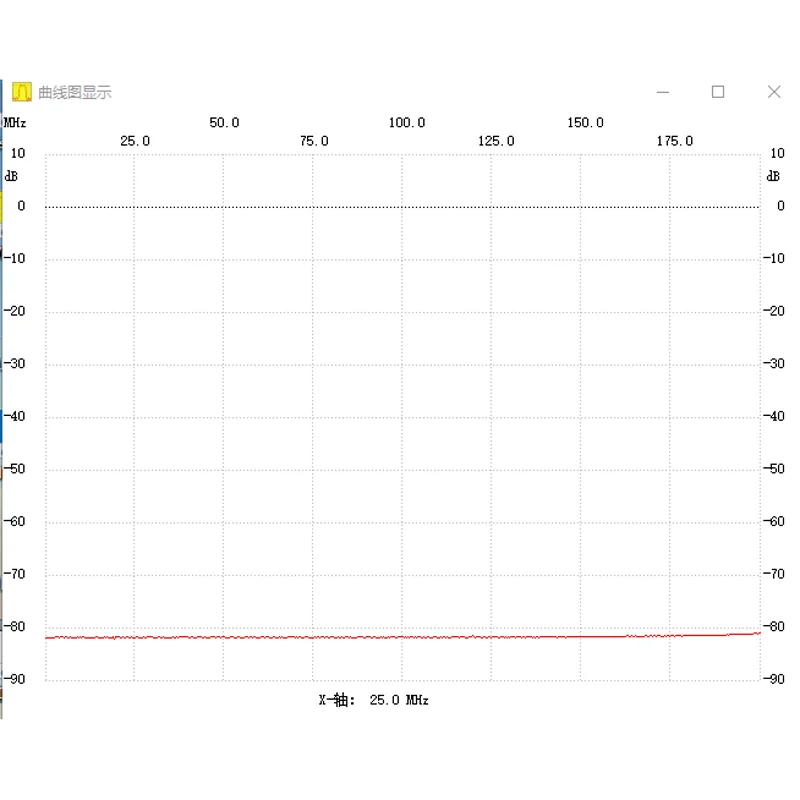

Нижний шум:-80 дБм (сопротивление 50 Ом);

Диапазон частот измерения: 50 кГц ~ 200 МГц;

Разрешение частоты измерения: 1 Гц.

4, NWT-200 приблизительный метод использования

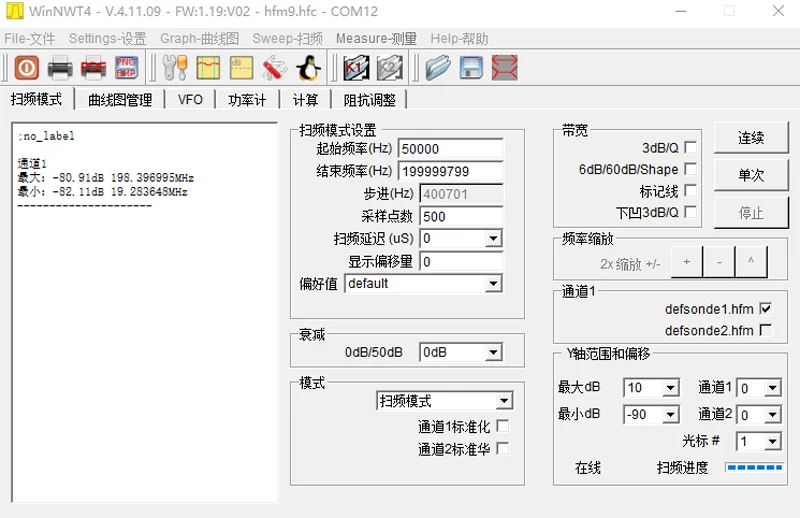

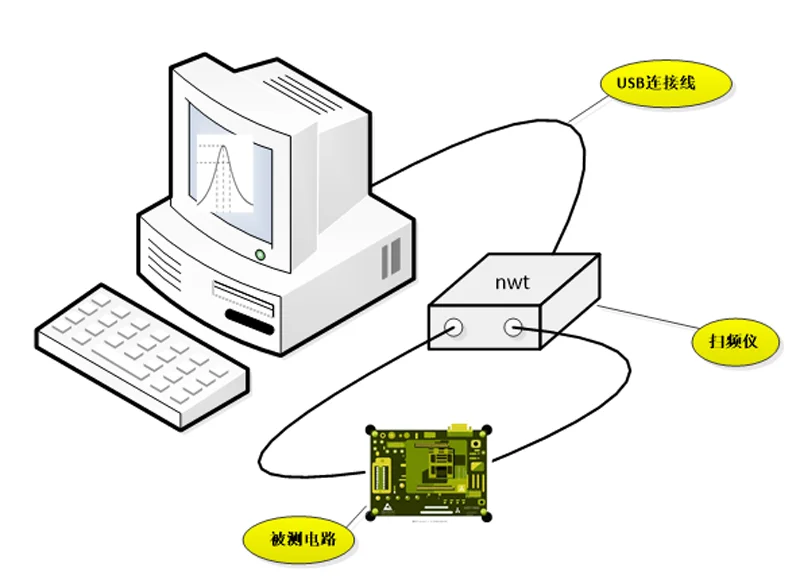

NWT-200 подключается к персональному компьютеру через usb-кабель и устанавливает на персональном компьютере соответствующее программное обеспечение NWT для измерения, которое является портативным и экономит пространство.

NWT200 100 кГц~ 200 МГц уборочная машина/сетевой анализатор/фильтр/амплитуда/частотные характеристики/источник сигнала T1011

5. Схема интерфейса NWT-200

6. Требует ли NWT-200 дополнительного питания?

NWT-200 не требует дополнительного питания, просто используйте шнур питания, который поставляется с usb-кабелем компьютера.

7, NWT-200 эффект экранирования цепи

После трех раз модификации в NWT-200 производственном процессе, максимальное Экранирование всей машины оптимизировано. На печатную плату не нужно добавить дополнительные Защитные железные оболочки и другие материалы, и вся печатная плата помещается в алюминиевый корпус. Эффект экранирования также превосходен и не повлияет на алюминиевый корпус.

8. NWT-200 внутренняя монтажная плата

9. Материалы, используемые в NWT-200

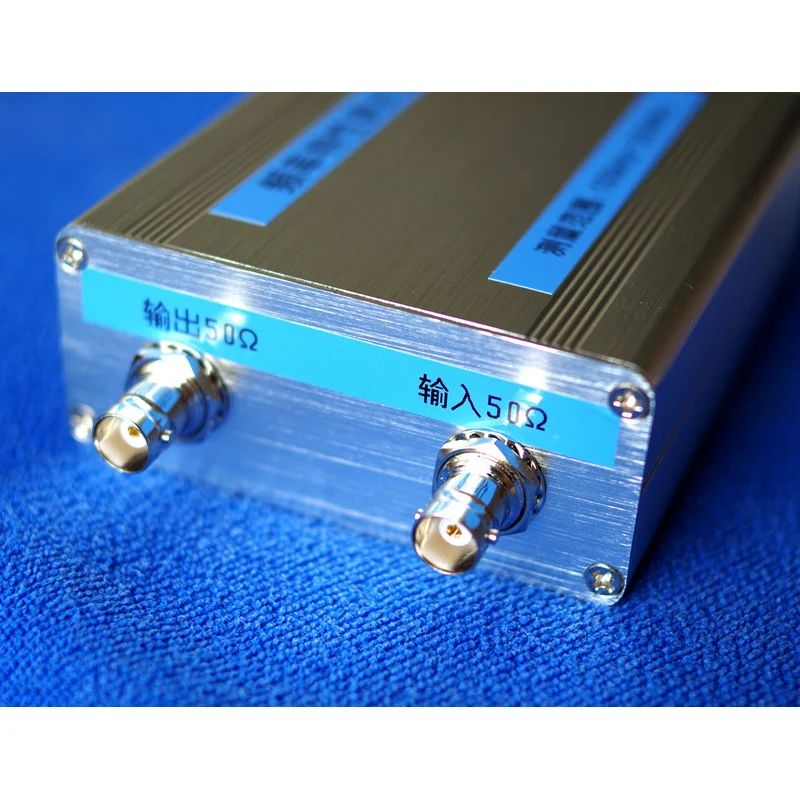

В NWT-200 используется Толстый алюминиевый корпус, полностью медное гнездо bnc и двухсторонняя печатная плата военного класса.

10, аксессуары, прикрепленные к NWT-200

Двойное магнитное кольцо usb линия один, bnc поворот sma штекер два, двойная головка sma линия два.
