Описание
Описание продукта:

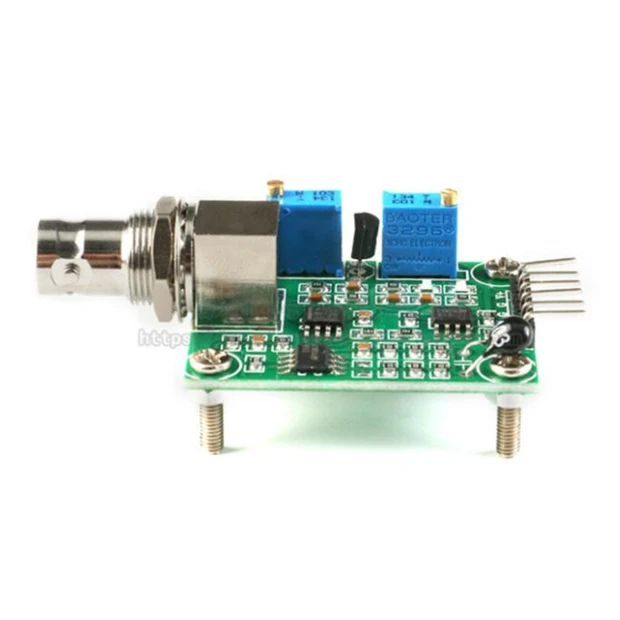

Модуль датчика PH-это недорогой, простой в использовании, вторичный-разработанный измерительный прибор датчика PH. Этот модуль может быть подключен ко многим типам портов ADC микроконтроллера. Он имеет характеристики простого соединения, удобный и практичный. Модуль имеет световой индикатор питания и интерфейс BNC. При использовании датчик PH подключен к встроенному интерфейсу BNC. Электрод датчика представляет собой комбинированный электрод с электрод стеклянный и неэталонный электрод, совмещенный в формованном корпусе, который является рН-метром. Компонент, используемый для измерения активности ионов водорода в водном растворе, т. Е. pH.
Технические параметры:
Рабочее напряжение: Dc5V
Диапазон измерений: 0-14PH
Рабочая температура: 5-60 °C
Точность: ± 0,1ph (25 °C)
Добавлен часовой модуль BNC интерфейс
Диапазон вывода: см. Таблицу ниже
Значение PH и напряжение 25 ° C, 65% RH
Входное напряжение: Выходное напряжение (provide предоставьте конкретную формулу, только предоставьте идеи анализа, пожалуйста, преобразуйте самостоятельно)
Датчик температуры, используемый в этом модуле, является термистором 10 к, сопротивление которого меняется с температурой. На приведенной выше рис. R12, 13 и 14 не термисторы (R21) чтобы создать мост, чтобы убедиться, что напряжение на переднем и обратном входе ОП является положительным, когда происходит Дифференциальное усиление. При такой предельной температуре напряжение является балансом моста, разница в входном напряжении дифференциального усиления равна нулю. Когда температура меняется, сопротивление R21 меняется, баланс моста разрушен, и разница напряжения через мост усиливается для вывода напряжения. Клиент может изменить разницу напряжения между мостами на основании этого значения напряжения и рассчитать значение сопротивления R21. Температура получена в соответствующей таблице значения сопротивления и температуры. Эта температура-это текущая температура окружающей среды, и температура без раствора включена. Пожалуйста, обратите внимание на это. Воздействие температуры на PH: 0,003ph °C, если требования к точности высоки, небрежность может быть пропущена.
Меры предосторожности:
1. Модуль имеет анти-обратное соединение и функцию защиты высокого напряжения. Пожалуйста, обратите внимание на значение напряжения и полярность при включении питания. Пожалуйста, используйте Регулируемый источник питания как можно больше. Чем выше напряжение, тем выше точность.
2. При использовании электрода, пожалуйста, снимите защитный рукав в передней части электрода и откройте небольшое отверстие над электродом. При размещении раствора раствор может превышать небольшое отверстие.
3. Электрод должен быть откалиброван стандартным буферным раствором перед каждым непрерывным использованием. Чтобы получить более точные результаты, температура окружающей среды предпочтительнее около 25 °C.
4. При тестировании различных решений, пожалуйста, очистите электрод деионизированной водой или водой после того, как каждый раствор будет обнаружен, чтобы обеспечить точность данных.
5. После использования, пожалуйста, закройте защитную крышку на передней части электрода, и поместите небольшое количество 3,3 момля раствора хлорида калия в защитную крышку. Чтобы держать лампу электрода влажной.
6, схема цепи только для справки, некоторые схемы не являются фактическими модулями, в основном на основе модулей
7. Указанные процедуры только для справки, пожалуйста, измените их самостоятельно. Компания предоставляет полные процедуры. Пожалуйста, приобретайте программы самостоятельно.
Характеристики
- Бренд
- MEIBAI
- Упаковка
- Да
- Габаритные размеры
- new
- Предназначение
- MP3 плеер
- Номер модели
- new
