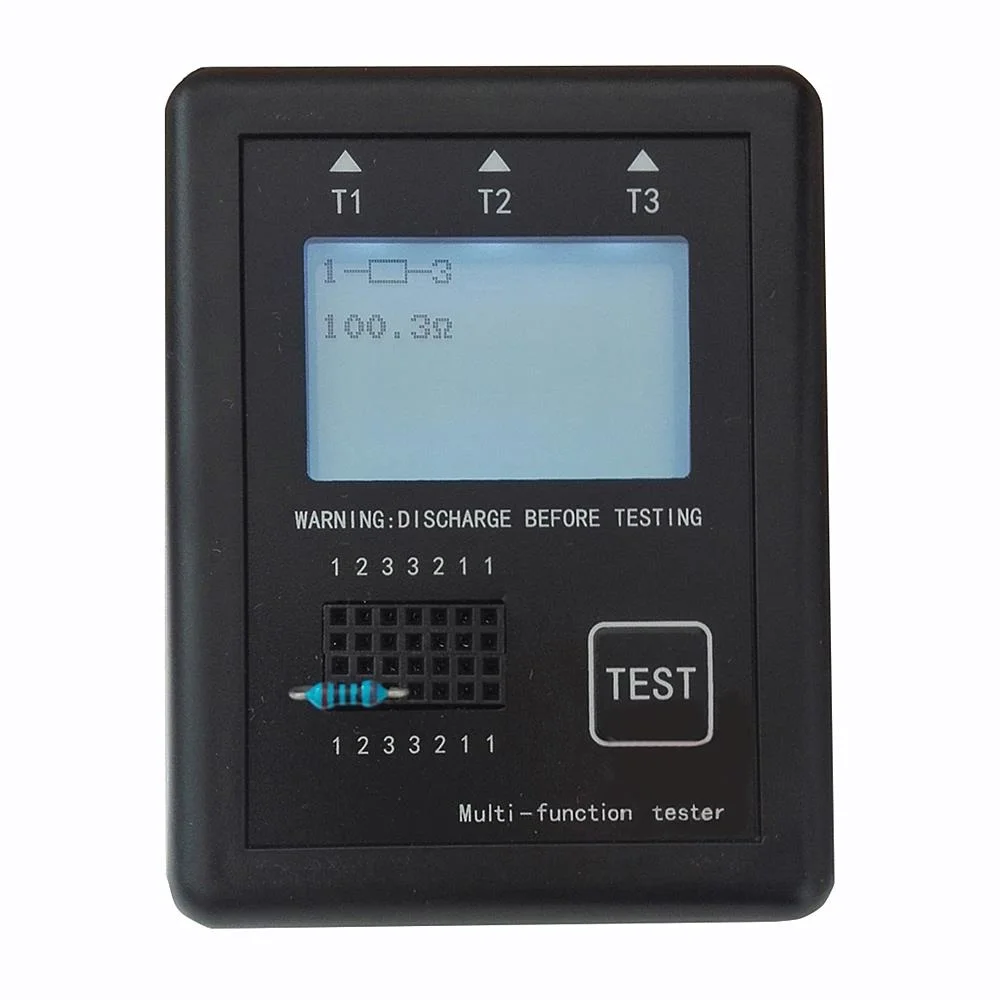

Обновление Многофункциональный цифровой Транзистор тестер индуктивности Диод Триод конденсатор резистор измерительный метр M328 PRO

● Включите выключатель питания тестера; жк-дисплей не будет светильник, нажмите кнопку тестирования (тестовая кнопка) и жк-дисплей включит светильник.

● При тестировании устройств с высокой емкостью, индуктивностью и высоким перепадом напряжения рекомендуется тестировать через интерфейс тестирования тестера. Старайтесь избегать использования тестовой линии, чтобы избежать больших ошибок, вызванных сопротивлением самой тестовой линии.

● Тестер не подходит для применения с высокой точностью измерения.

● Измеримые компоненты: различные диоды, конденсаторы, резисторы, триоды, тиристоры, трубки MOS и т. Д.

● Он используется только для измерения электронных устройств и не может использоваться для тестирования силовых устройств (мощные моп, тиристоры и т. Д.).

● Прибор был откалиброван на заводе, пользователи не должны калибровать себя, может использоваться непосредственно.

● Встроенный литиевый аккумулятор 3,7 в.

● Результаты тестирования графического жк-дисплея 12864.

● Однокнопочная работа, автоматическое отключение питания, увеличение выключателя питания, предотвращение энергопотребления батареи во время хранения и выключения.

• Автоматическое определение PNP и NPN биполярного транзистора, N, р-канальные моп-транзисторы, jfet, диоды для подавления переходных скачков напряжения, двойной диоды для подавления переходных скачков напряжения, тиристоров, тиристоров, резисторов, конденсаторов для адаптера переменного тока. Автоматическое определение контактов.

● Он может измерять коэффициент усиления тока (B) биполярного транзистора, более низкий уровень мощности дарлингтонского кристалла и пороговое напряжение (Uf) соединения излучателя.

● Защитный диод внутри биполярного транзистора и MOSFET может быть обнаружен и отображен на экране.

● Измерьте пороговое напряжение и емкость затвора MOSFET.

● Поддержка двойного измерения сопротивления и измерения потенциометра. Если потенциометр отрегулирован до конца, тестер не может различать середину и конец.

● Разрешение испытательный резистор составляет 0,1 ом, а максимальное-50 мом.

● Диапазон измерения емкости от 25 пф до 100 мф (100000 мкФ) с разрешением 1 пф. Он может обнаруживать эквивалентное сопротивление серии (ESR) конденсаторов выше 2 мкФ с разрешением 0,01 Ω.

● Диапазон измерения индуктивности составляет 0,01 мх-20 ч, в противном случае он будет отображаться как сопротивление; сопротивление постоянного тока выше 2100 ом также будет отображаться как сопротивление.

● Может протестировать двойные диоды, проверить правильное направление и прямое падение напряжения.

● Светодиодный индикатор-это диод, двойной светодиодный-это двойной диод, и светодиодный мигает во время теста.

● Время для каждого теста составляет около 2 секунд, но измерение большой емкости и индуктивности занимает долгое время!

1) после получения тестера включите выключатель питания (жидкокристаллический светильник не будет работать), нажмите кнопку тестирования (тестовая кнопка), чтобы проверить устройство. Время тестирования будет увеличено или сокращено в соответствии с устройством. Если устройство правильно опознано, на экране будет отображаться время выполнения заказа около 15-20 с для закрытия экрана. Если компонент поврежден или нераспознан, результат работы дисплея будет отключен примерно на 3-5 с, что значительно улучшит срок службы батареи при использовании аккумулятора.

2) выбор тестовой точки: тестовые точки er являются 1 (или T1), 2 (или T2), 3 (или T'3), тестовые компоненты ed могут быть произвольно выбраны в трех тестовых точках, счетчик автоматически распознает, все же тестовые точки чисел одинаковые.

* Этот измеритель используется в основном при тестировании цифрового транзистора. Рекомендуется использовать его вместе с цифровым мультиметром и мостовым измерителем LCR.

* Сделайте короткое замыкание соединения с терминалами T1, T2, T3, счетчик переходит в режим тестирования, жк-экран отображает подсказки шагов калибровки. Когда он отображает, что делает открытый замыкание соединения, пожалуйста, сделайте это соответственно, затем калибровка операция продолжает. Когда на экране есть подсказки, которые вставляют конденсатор (> 100nF), вставьте конденсатор в контактный разъем #1 и #3, затем шаги калибровки продолжаются. После завершения калибровки счетчик будет перезагружен.

1 х многофункциональный тестер транзисторов

3 x зажимы для тестирования
