[Обновленная версия было начато] ADS1256 24-bit ADC AD модуль высокая точность измерения ADS сбора данных карты

1 819 руб.

Описание

Чип Введение:

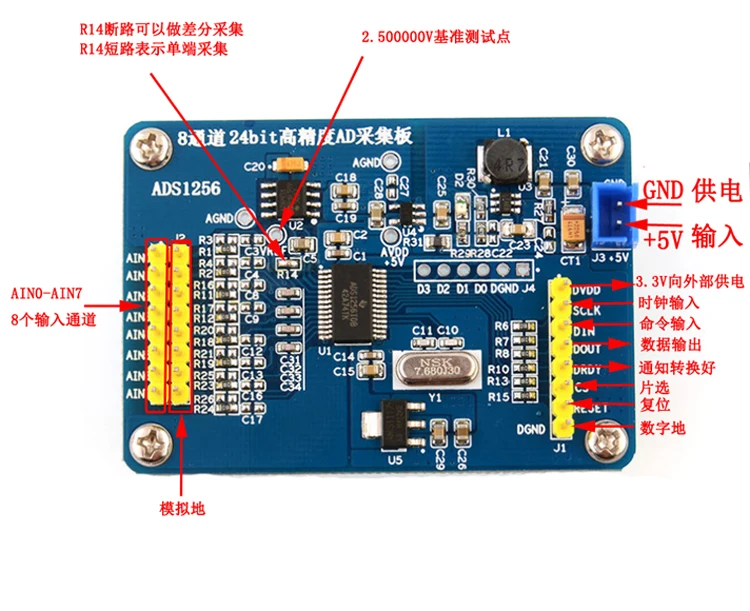

Введение в модернизированную пластину:

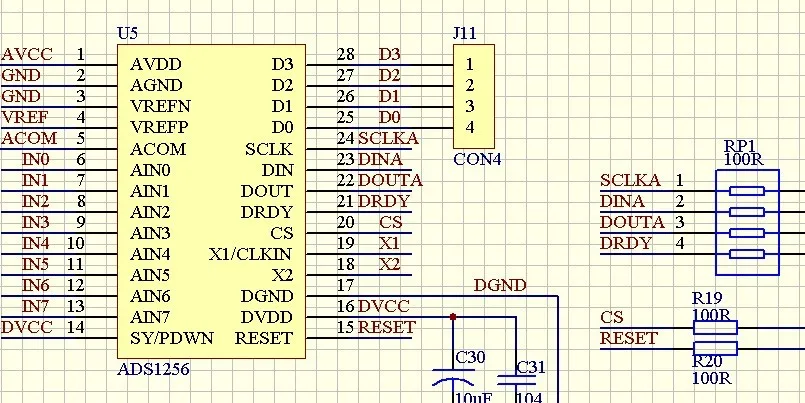

[Обновленная версия было начато] ADS1256 24-bit ADC AD модуль высокая точность измерения ADS сбора данных карты

1.Входной терминал питания, верхний конец-Линия Заземления., нижний конец-+ 5В。

2. LT3461Чип питания, высокая пульсация шумоподавления

3.Мощность индикаторная лампа 。

4. LP2985,LDOЭффективная фильтрация низкочастотного шума, для производства очень чистого+ 5ВЗа счетASD1256Обеспечить аналоговый источник питания.

5. ADR431BRZ,BСерия высокоточных данных. Контрольный чип, генерирует высокую точность2,500000 VBenchmark

6.Benchmark отверстие 。

7.Аналоговый вход переменного тока,AIN0-AIN7В общей сложности восемь входных портов., можно использовать как8Независимый одиночный вход, он также может быть расположен.4Группа дифференциальный вход,AIN0ИAIN1В целом,AIN2ИAIN3 AIN4ИAIN5 AIN6ИAIN7.

8.Аналоговый входной порт

9.Входное сопротивление и сопротивление затуханию. Сопротивление затухания по умолчанию не Сварка.

10. ADS1256Основной чип управления 。

11. AMS1117-3.3v,Со стороныADS1256Предоставляем цифровой Напряжение 。

12. NSKБренд кварцевый генератор7,68 МГц

13.ИMCUИнтерфейс связи 。

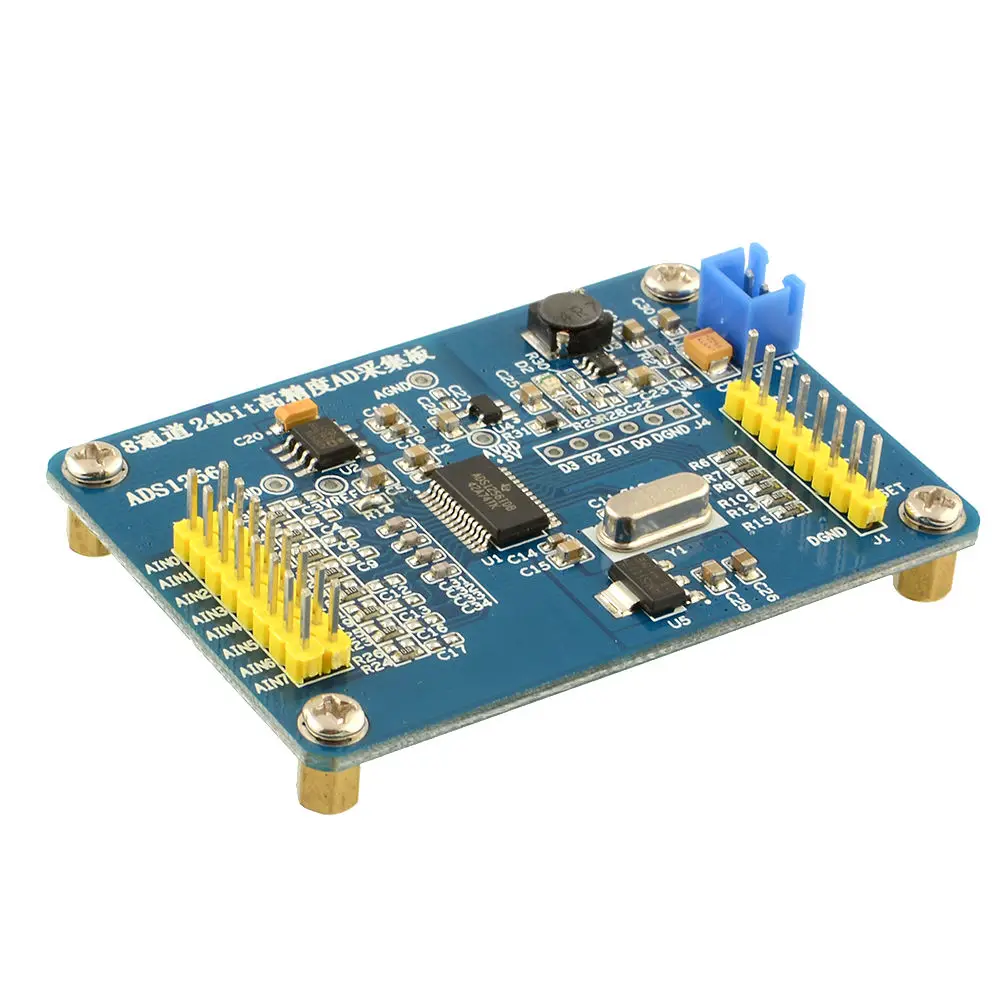

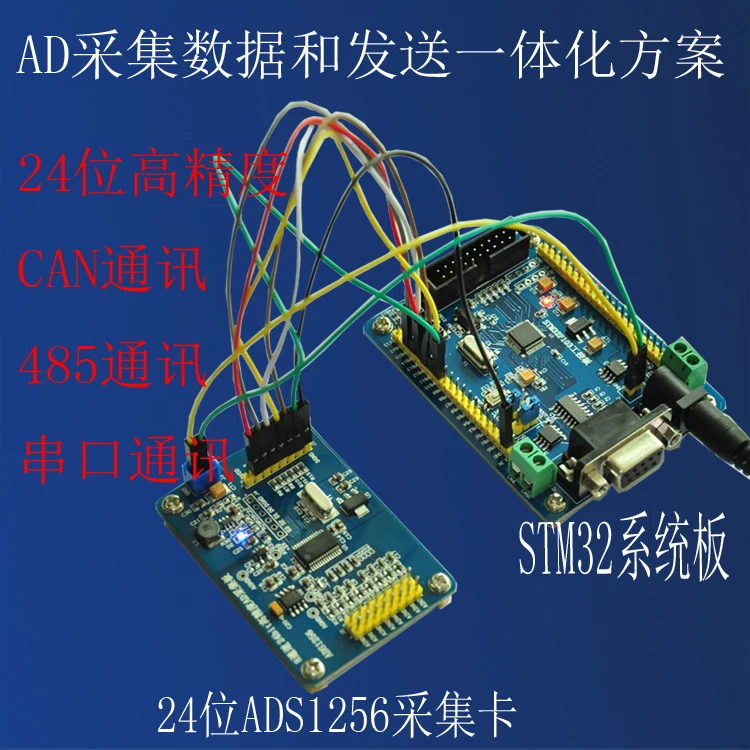

Физической диаграммы Дисплей:

[Обновленная версия было начато] ADS1256 24-bit ADC AD модуль высокая точность измерения ADS сбора данных карты

Часть отображения кода программы:

/***********************************************************************

* Название: Ad1256Ini ()

* Функция: InitializationADS1256

* Параметры входа: ain_slect: выбор канала pga: Встроенный Выбор усиления fdat: коэффициент преобразования

* Параметр выхода: 0: Сбой инициализации 1: успешная инициализация

* Дата получения: 2013-10-31

************************************************************************/

Void Ad1256Ini (void)

{

Uint8 zz;

Время (DRDY);

Zz = SpiMasterSendData (сброс);

ColDelayUs (100);

Время (DRDY);

Zz = SpiMasterSendData (синхронизация);/команда синхронизации

Zz = SpiMasterSendData (WAKEUP);/заказ пробуждения

Время (DRDY);

Zz = SpiMasterSendData (WREG | STATUS);/непрерывная запись 4register

Zz = SpiMasterSendData (3);

Zz = SpiMasterSendData (0x04);/состояние: MSB; AOTO ColCalibration; буфер отключается

Zz = SpiMasterSendData (0X0F);/MUX: AIN0

Zz = SpiMasterSendData (0X20);/ADCON: FCLK IN; распознавание сенсором; PGA 1

Zz = SpiMasterSendData (0XD0);/DRATE: Ads1256Fdata 15 KSPS

ColDelayUs (50);

}

/***********************************************************************

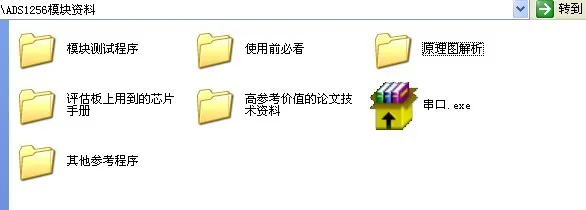

Код программы и его богатство, здесь не все примеры. 8-канальный видеорегистратор для измерения, автономные получить 、 измерения соответствующие тестовые программы, таких как прочитанное, все они были отладка на компьютер. кроме того, большое количество Классические коды, собранные в Интернете, представлены в качестве подарков., удобная конфигурация для справки позволяет вам оценить ее в кратчайшие сроки. ads1256подходит ли для вашего проекта? экономьте ваше драгоценное время НИОКР

Отображение измеренных результатов:
