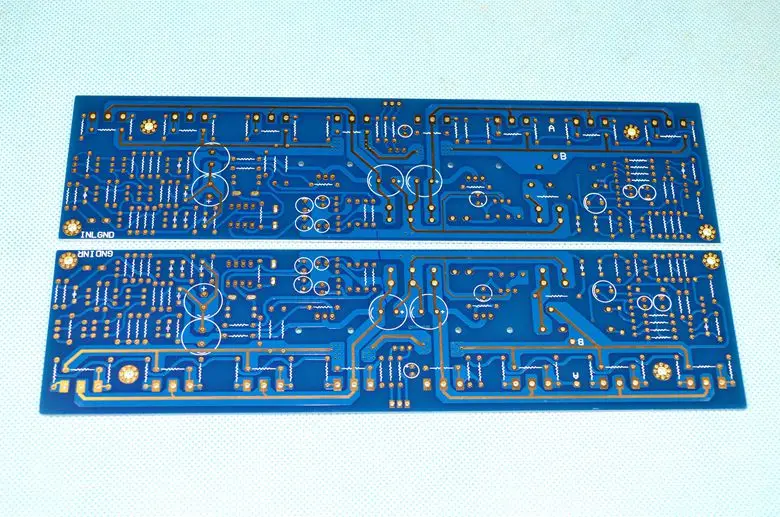

Обратитесь Золотой голос цепи 300 Вт omirror дизайн E-405 чистый DC двухканальный усилитель доска A1943/C5200 питания труба+ C1237 защиты

Описание

Готовые усилители мощности платы (протестированные) = 95,88/пара (2 канала)

E-405 схема является модернизированной версией E-305, принадлежавшей к FET двойной дифференциальной архитектуре ввода, e-405 является чистым DC, вся линия не имеет конденсатора сцепного устройства, нет отзывы конденсатора, является отрицательным текущим типом отзывы, с отличной динамической реакцией и глубиной погружения, Линейная Ссылка Золотой глотка сын E-405 чистый после класса, с сервоприводом постоянного тока (при низком уровне шума OP07)

Система защиты состоит из реле Omron + C1237, переключателя без воздействия, но также увеличит выходную перегрузку избыточной защиты.

Параметр:

Размер печатной платы: 60 мм X 236 мм a channel

Напряжение питания: DC dual 35 В-50 В, рекомендуемый +-45 В (оригинальное Линейное напряжение), которое имеет двойной 32 В трансформаторное выпрямитель фильтра напряжения

Выходная мощность: 300 Вт (общий коэффициент гармоник THD + N <0.1%), DC +-45 В, измеренное при 4 Ом

Линия Введение:

Шаги отладки:

1. текущее регулирование дифференциального уровня входного сигнала: сварочные работы исправлены после установки теплоотвода (обратите внимание на силовую трубу и теплоизоляцию утеплителя); первая Регулировка дифференциального входного уровня тока 2ма: Регулировка VR1 (500р) Регулируемое сопротивление делает C, D два напряжения 2 В (ie R56 (1 К) Сопротивление в обоих концах напряжения); затем введите дифференциальный ток 2ма, это значение является лучшим качеством звука. C, D на обоих ПХД обозначены; VRI против часовой стрелки увеличивается, вниз во времени

2. современное положение: Регулировка регулировочного резистора VR2 (1 К) так что напряжение A и B двухточечного напряжения составляет 22мв, затем сила тока I = 22MV/0.22R сопротивление составляет 100мА; если теплоотвод клиента достаточно большой, может увеличить текущий ток, общие 100MA-300MA звуковые эффекты лучший. Увеличение против часовой стрелки VR2, по часовой стрелке

Готовая пластина была отсортирована, может быть установлена непосредственно, доставка, quiesent current-это канал 200мА
