Один четыре кремния Смешивания частоты развертки после этапа изоляции драйвер платы защиты Частотный Диапазон регулируемый 400 Гц

Описание

Тип 1: без кремния 10-130 гц

Тип 2: с кремнием 10-130 гц

Последняя задняя сценическая пластина (частота может быть изменена самостоятельно)

Введите режим изменения частоты:
1. Максимальная модуляция основной частоты 2. Минимальная модуляция малой частоты 3. Минимальная регулировка ширины импульса 4. Защитное заземление стопы
Управление метод:

Когда вышеуказанные условия выполнены, электрифицируются, отпустите защитную ногу, введите частоту настройки, максимальная частота 250, в это время, это должен быть одночастотный режим, регулировка основной частоты, настройте на желаемую частоту (50-250 гц ниже than50HzAlso50Hz), короткое замыкание снова для защиты стопы, настройка частоты завершена.
Включите еще раз, настройте основные частоты. Максимальная частота-это только что настроенная частота.

Пост защита индуктивности:Http://item.taobao.com/item.htm?spm=686.1000925.1000774.36.9Y3n9B&id=23673320274

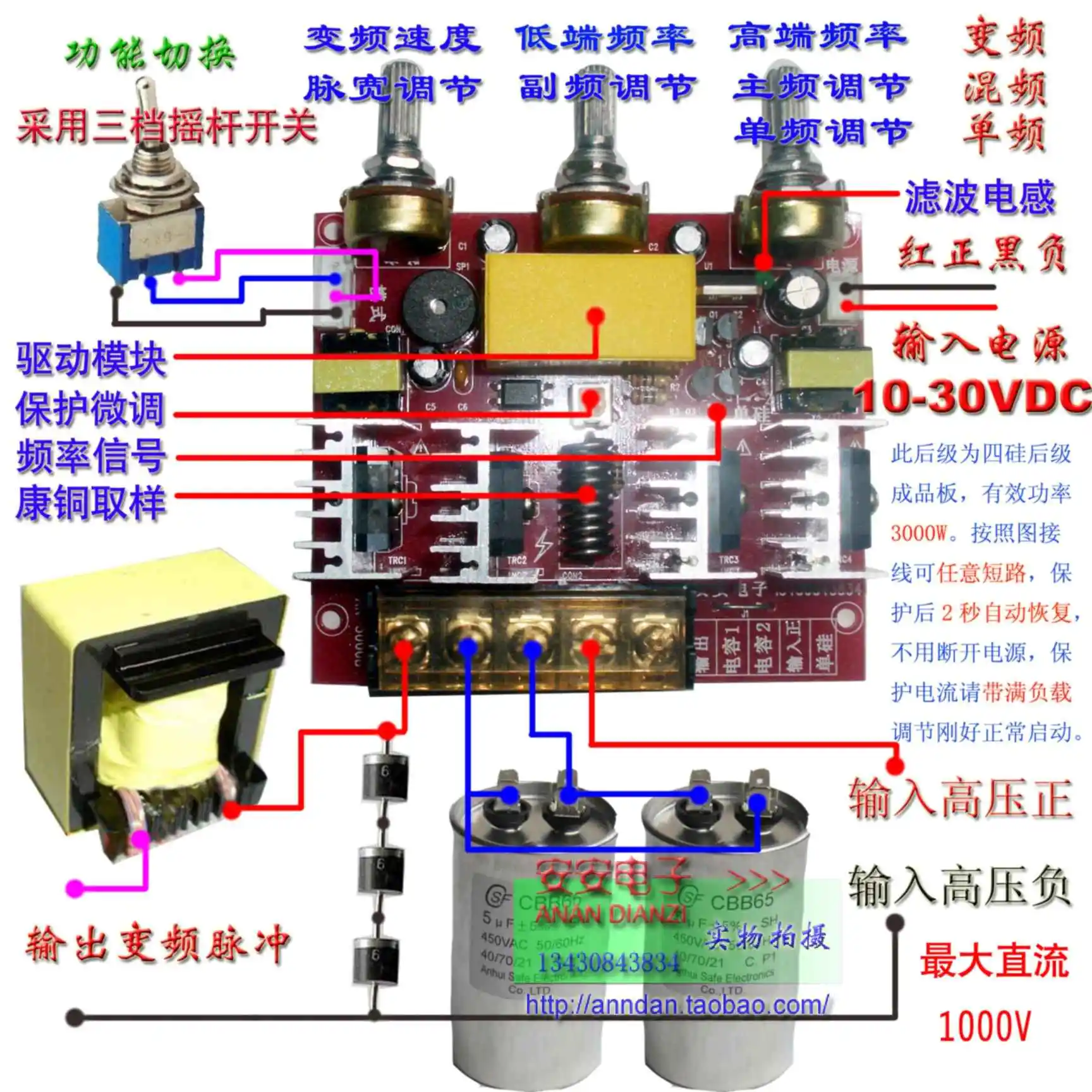

Три поколения четыре кремниевые задние сценические платы, одна частота, смешивание, преобразование частоты (повышение частоты), преобразование частоты (снижение частоты) 4 функции в одном, диапазон основной частоты, подчастота и ширина импульса независимо регулируются, взаимное воздействие, частота и ширина импульса очень точные и стабильные.

Для мобильного телефона пункт продажи:

1. режим вождения --- оригинальная традиционная квадратная волна приводит тиристорный путем генерации импульсов через конденсаторы, отрицательный пульс, большое энергопотребление 。 теперь улучшение заключается в использовании прямого импульсного усиления для привода тиристора, сильной анти-помех, большой мощности вождения, быстрой скорости триггера.

2. режим защиты --- оригинальный режим защиты является защитой от перегрузки по току, принять муфту трансформатора, медленная скорость, большая защита искры 。 теперь он улучшен, чтобы принять оптрон изоляции, выборки меди, точная защита от короткого замыкания, очень быстрая, идеальная защита, на низких частотах, высокой частоте, короткого замыкания с нагрузкой, короткого замыкания запуска, он очень защитный и ничего не пригорает,Остановка и самостоятельная блокировка после защиты, 2 секунды для возврата к нормальной работе, не нужно нажимать переключатель снова.Отправьте письмоОтрегулируйте потенциометр защиты в соответствии с мощностью машины., включите полную защиту нагрузки, как только to2Second будет лучше. эта защита от короткого замыкания требует индуктивности выходной серии с магнитным сердечником, и выход на отрицательный полюс обратного соединения серии 3 диод для соответствия. индуктивный общий winding50-60T, диаметр провода зависит от выходной мощности, 3KWuse1. 2 линии inEE42All вокруг скелета, затем, Индуктивность после установки сердечника и выхода из воздушного зазора не должна быть меньше чем 500 uh, диод adopts6A10. диаметр линии может быть уменьшен, когда мощность небольшая, диоды используются в leasther308.в соответствии с этим методом, любое короткое замыкание может быть осуществлено с этой следующей стадией.

3. функция ---- на оригинальной основе, функция IGBTSignal удалена, увеличенное снижение частоты развертки, это означает частоту развертки от высокой до низкой. отлично подходит для безчешуйчатой рыбы. эта функция доступна только в том случае, если контакты переключения смешивания и преобразования частоты заземлены.

4. Выходной интерфейс-добавить клеммы, использовать высокоточный винтовой терминал, удобное подключение, простой, одиночный кремниевый интерфейс защищены, удобное подключение к одиночному кремниевому и четырем кремниевому переключению.

5. Анти-помехи --- добавить индуктивность на входном источнике питания, эффективно предотвратить пиковое загромождение источника питания от воздействия на надежность сигнала вождения 。

Third generation одиночная частота, смешивание, идеальная защита от короткого замыкания видео готовой платы продукта с преобразованием частоты четыре кремниевой ленты и регулируемая ширина импульса: http://v.youku.com/v_show/id_XNDkyMDk0MjI4.html

Схема: http://bbs.dianyuan.com/topic/1053649

Http://wenku.baidu.com/view/c2ffbba3d1f34693daef3e1f.html

Список товара: (электронная схема доступна)

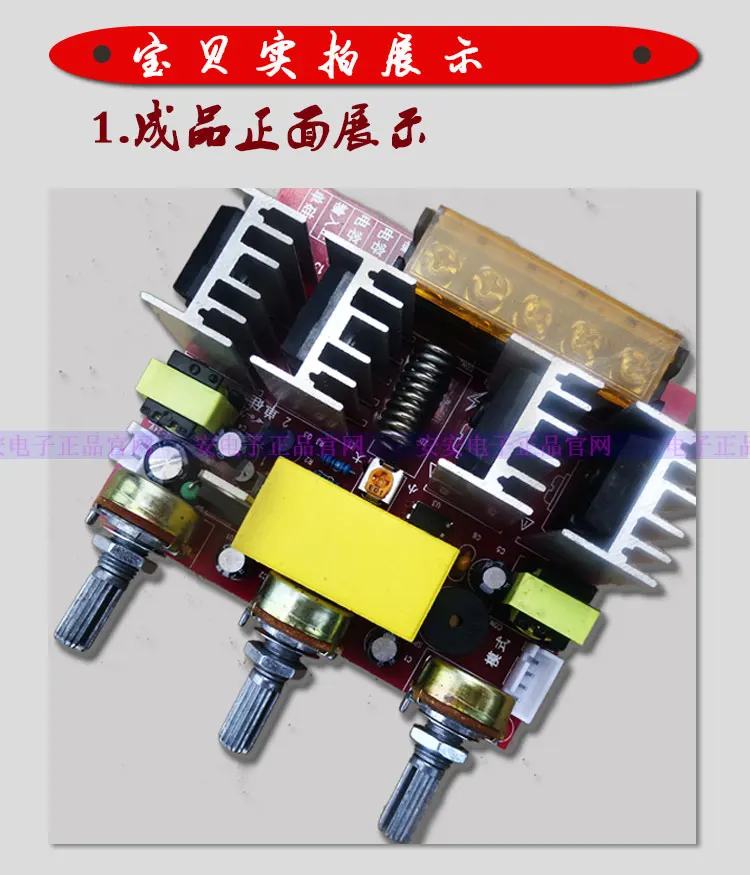

Ремень кремния: полный готовой продукции задняя сценическая пластина + части

Без кремния: включая радиатор без тиристора + части

Блок модели: один почтовый модуль без аксессуаров

Детали:

30cmbelt3Needle socket wire1strip (синяя и белая черная линия)

30cmbelt2Needle socket wire1strip (красная черная линия)

Алюминиевый сплав серебра knob3individual

3One переключения переключатель режима

Четыре силиконовых готовых продукта задняя сценическая пластина, питание и работа, выключите конденсатор самостоятельно, согласно each1000Wmatch8uF 。
