Характеристика параметры

Потребление тока: <110 мА (24 В электропитание) <190 мА (12 В электропитание)

Выходной сигнал: Синхронный Последовательный сигнал SSI (выход серого кода)

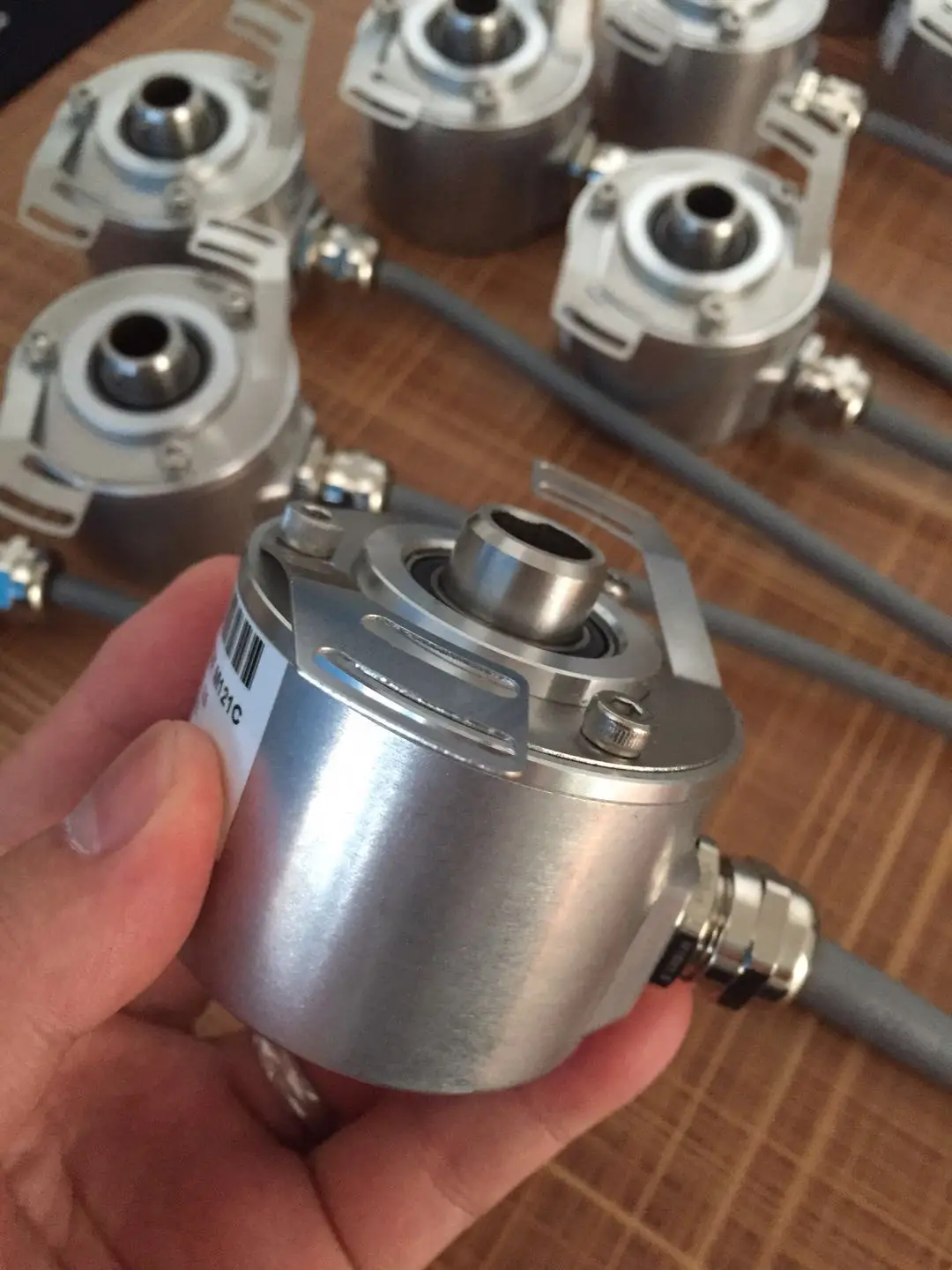

Особенности формы: зажимной синхронный цельный фланец, металлический корпус, герметичная конструкция с двойным подшипником (см. Прилагаемый рисунок для внешних размеров)

Вал: зажимной синхронный цельный фланец Диаметр вала 10 мм, длина 20 мм, включая d-плоскость, материал из нержавеющей стали

Инструкции по подключению

Три. Размер контура:

Размер границы зажимного синхронного фланца:

SSI протокол Описание:

SSI-это синхронный сигнал серии с двумя фактическими парами RS422, одной парой тактового триггера и одной парой передачи данных.

Как показано на рисунке справа, абсолютное значение положения энкодера срабатывает от тактового сигнала принимающего устройства. Начиная с высокого серого кода (MSB), выходные последовательные сигналы, синхронные с тактовым сигналом. Тактовый сигнал от принимающего устройства на общее количество выходного импульса кодировщика, N прерывание, когда не передаёт сигнал, часы и биты данных высоки, В первом падающем краю сигнала часов, текущее значение для хранения, вверх от сигнала часов по старту, Начала передавать сигналы данных, синхронизацию часов, данные.

T3-сигнал восстановления, ожидающий следующей передачи; N = 13; 16. 25 лет. 28. В зависимости от общего количества кодировщиков.

T = 4-11 us; T1 = 1-5,5 us; T2 1 или менее us; T3 = 11 -- 15.5us (часы и дата опущены).

На самом деле для обеспечения стабильности сигнала и дальности передачи рекомендуемые параметры следующие:

T = 8us (125 кГц); T1 = 4 us; T2 '(фактическое время задержки чтения) = 3 ~ 4 us; T3 = 15 us.

Обработка данных: выход кодировщика для серого циклического кода, во-первых, в виде эксклюзивного или после получения от высокого декодирования для кодировщика бинарного кода без необходимости изменения после установки, когда работа оборудования к механическому нулю кабеля кодера средней линии и питания коротка, Ток является фактическим местоположением выходного сигнала энкодера, этот сигнал вычисляется

Примечания: (не внимательно прочитайте примечания и повреждение кодировщика не распространяется на гарантию.)

* Кодировщик является прецизионным инструментом, пожалуйста, не ударяйте, Не ударяйте или не отваливайтесь от кодировщика, особенно в конце вала, пожалуйста, обработайте его тщательно и используйте его с осторожностью.

* Убедитесь, что источник питания энкодера находится в диапазоне 10-30В постоянного тока, и сделать хорошую работу изоляции, чтобы предотвратить воздействие большой пусковой электрической мощности на энкодер в электросети.

* В среде сильных электромагнитных помех, удлинительная сигнальная линия должна использовать рекомендованную частную линию, например, пару экранированного кабеля.

* Сигнальный кабель кодировщика должен быть хорошо заземлен: в пределах 2 м от короткого расстояния, оба конца кабеля Защитная сеть должна быть подключена к земле; на относительно большом расстоянии, металлическому корпусу кодировщик основывается, кодировщик оснащен кабель Защитная сеть, И Защитная сеть кабеля-удлинителя сигнала заземлена на одном конце на конце приема сигнала. Если сигнальный кабель длинный или используется на открытом воздухе, сигнальный кабель должен быть покрыт металлической трубкой, а два конца металлической трубки должны быть заземлены.

* SSI сигнальная линия с напряжением, использование должно предотвратить сигнальную линию короткого соединения или с блоком питания короткого подключения; нет живого штекера и тяги, питание для обеспечения того, чтобы сердечник кабеля одновременно подключился. Кодировщик должен быть отрезан без электростатической сварки или подключения, первая Сварка или подключение 0 В линии; при проводке, не дергать кабель.

* Класс защиты кодировщика IP65, который может быть водонепроницаемым, но, пожалуйста, не заливайте вращающийся вал кодировщика.

* Вал энкодера и механическое соединение должны выбрать специальное гибкое соединение, рекомендуется использовать FK6002.
