HM330 контроллер шагового двигателя Руководство пользователя
Обзор: материнская плата
1, HM330-это аппаратура регулятора шагового двигателя, также прикрепленная к частотометру. Его принцип работы состоит в том, чтобы генерировать переменные импульсы и контролировать процесс ускорения и замедления двигателя без потери шага.
2. Инструмент управляется нажатием кнопки. Преимущества: простая структура, удобное использование, стабильная производительность, надежность и т. Д.
Применение диапазон:
Широкий спектр авиационных, машинных, силовых, химических, строительных, медицинских и многих других полей и т. Д.
Технические данные:
1. Диапазон длины: 1 ~ 800000 (количество ходовых импульсов шагового двигателя)
2. Диапазон скорости вращения: 20 ~ 50000 импульсов/секунд (скорость вращения шагового двигателя)
3, шаги ускорения: от 1 до 9 (серия ускорения шагового двигателя имеет 9 сегментов)
4, диапазон измерения частоты: 1 ~ 200 K Гц
5, Частота входного напряжения: ±0. 7 ~ 10 В постоянного тока
6, напряжение привода: 5 В постоянного тока
7, ток привода: <30 мА
8, напряжение питания: 7 ~ 12 В постоянного тока
9, ток источника питания: <30 мА
10, Рабочая температура:-40 °C ~ 65 °C
11, Температура хранения:-40 °C ~ 65 °C
12, размер изделия: 56*45*15 мм (длина * ширина * высота)
В-четвертых, отображение интерфейса и инструкции по эксплуатации:
(1) Описание блока: P/S (пульс/секунда);
(2) Описание кнопки:
Веселье: функциональная клавиша; вверх: Предыдущая страница; вниз: Следующая страница; слева: клавиша самостоятельного добавления; высота: самоуменьшающийся ключ;

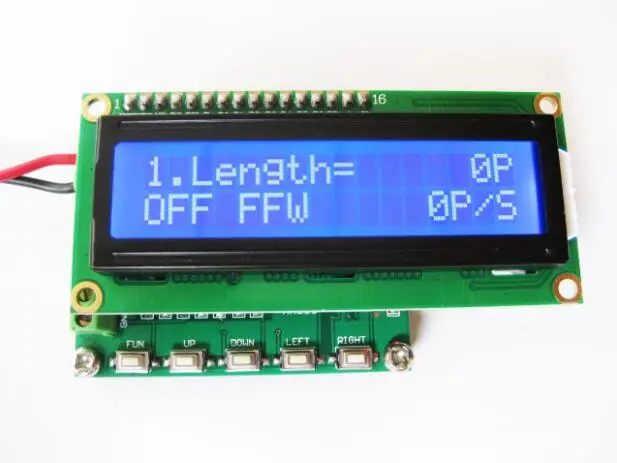

4,1, дисплей шагового двигателя управления интерфейсом
Интерфейс дисплей:
Первая линия "1. Длина = *** P"
Вторая линия "OFF FFW **** P/S"
Клавиша:
Кнопка пуска/остановки: (слева: кнопка самостоятельного добавления);
Вперед/назад Кнопка: (длина: самоуменьшающаяся кнопка);

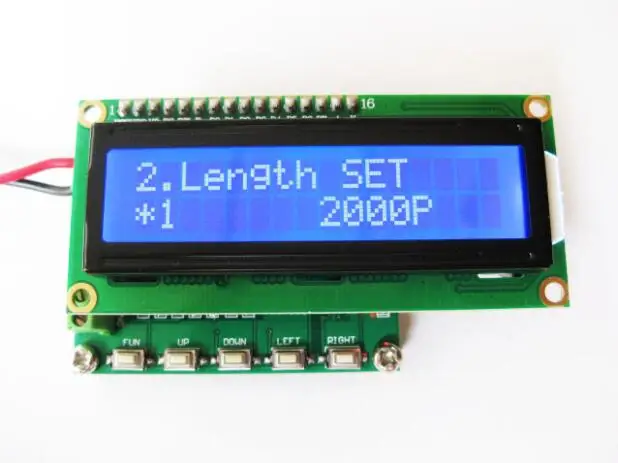

4,2, установите длину ходьбы шагового двигателя
Интерфейс дисплей:
Первая линия "2. Набор длины"
Вторая линия "* 1 **** P"
Клавиша:
Веселье: функциональная клавиша; (выберите операционный бит для настройки данных)
Слева: автономный ключ;
Длина: кнопка самоуменьшения;
4,3, установите скорость шагового двигателя
Интерфейс дисплей:
Первая линия "3. Скоростной набор"
Вторая линия "* 1 456 P/S"
Клавиша:
Веселье: функциональная клавиша; (выберите операционный бит для настройки данных)
Слева: автономный ключ;
Длина: кнопка самоуменьшения;
4,4, установите шаговый двигатель ускорения серии
Интерфейс дисплей:
Первая линия "4. Набор моторослей"
Вторая линия "уровень = 5"
Клавиша:
Слева: автономный ключ;
Длина: кнопка самоуменьшения;
4,5, Установите параметры сохранения
Интерфейс дисплей:
Первая линия "5. Save SET"
Вторая линия "уровень = 5"
Клавиша:
Кнопка сохранения: (FUN: функциональная кнопка)
4,6 просим учитывать, что в связи с замерами частоты
Интерфейс дисплей:
Первая линия "6. 2 K-> 200 кГц"
Вторая линия "0,00 H"
Клавиша:
Установите кнопку измерения частотного диапазона: (слева: самостоятельная кнопка)
Электропроводка
P1 проводки Разрешение:
Нет. Символ значение
1 VDD модуль питания положительный (7 V ~ 12 V)
2 GND блок питания модуля
P3 проводки высокой четкости
Нет. Символ значение
1 плавник Частота входного сигнала
2 P2 выход шагового двигателя. С вращением по часовой стрелке и против часовой стрелки) винты)
3 P1 шаговый двигатель импульсный выход. (CP)
4 GND источник питания отрицательный (Заземление)
5,2, использование процесса:
Пожалуйста, прочитайте это Примечание перед использованием:
Пожалуйста, исправьте правильные шаги, в противном случае он будет неправильным.
1. Установите длину мотора.
2. Установите скорость, с которой двигатель будет работать.
3. Установите уровень ускорения двигателя.
4. Запуск двигателя
