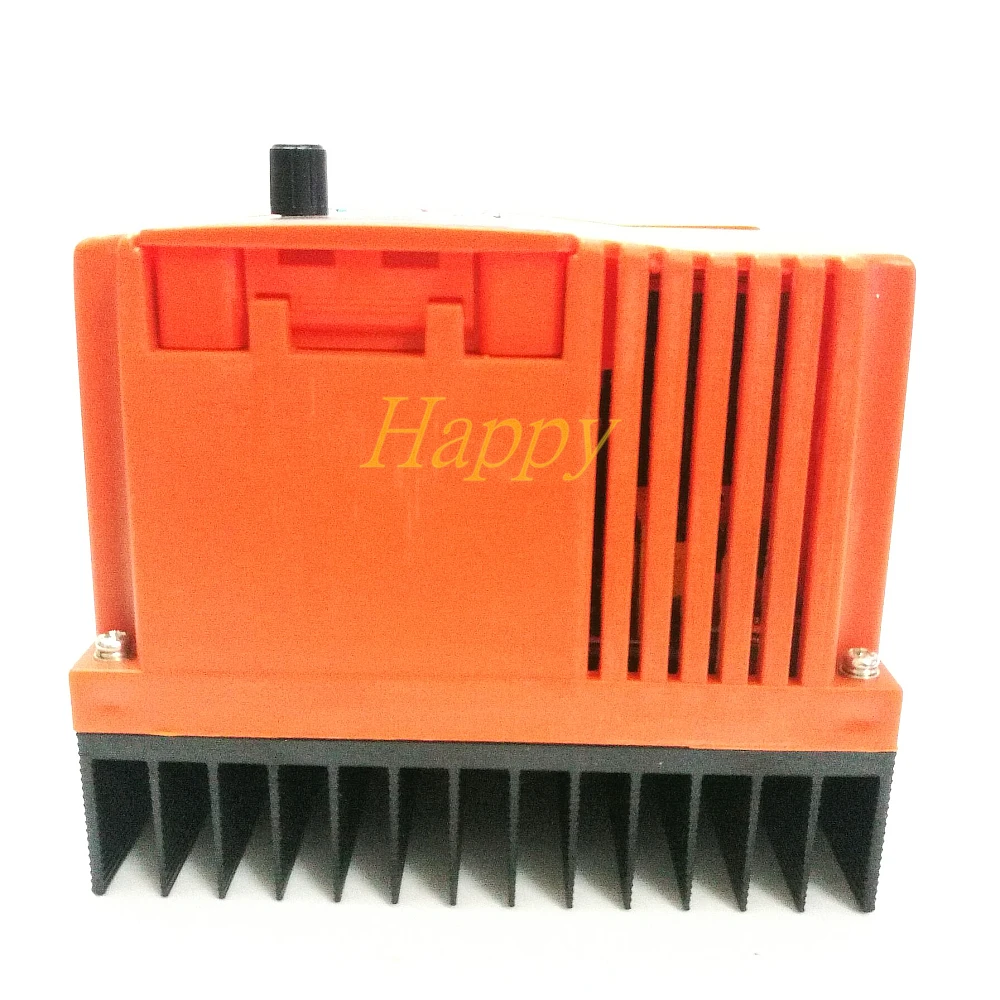

Однофазный двигатель двухфазный двигатель выделенный инвертор 220v0. 75 кВт конденсатор Рабочий частотный преобразователь для двигателя

Описание

Вопрос: Что делает экран дисплея в видео, которое вы видите, требует быть неясным?

О: причина задержки фазового кадра заключается в том, что дисплей видеоэкрана бьется, и он будет четко отображаться при фактическом использовании!

Этот инвертор представляет собой выход под углом 90 градусов, и приводной конденсатор работает с однофазным мотором-специфическим инвертором!

Применение: 1. Однофазный вентилятор, водяной насос, осевой вентилятор

2. Однофазный конденсатор, работающий асинхронный двигатель переменного тока

Когда однофазный двигатель подключен к инвертору, необходимо открыть распределительную коробку двигателя и снять конденсатор. (Рабочая емкость однофазного двигателя повлияет на мощность двигателя на низкой скорости, поэтому лучше всего снять его!)

, Выходя из общей линии (основная линия + подлиния), основная линия, подлиния, подключена к инвертерному трехфазному выходу. Как на изображении выше

Доставка товара-это следующая фотография! Продукт Новинка! Мощный и простой в эксплуатации!

Этот инвертор абсолютно новый, с панельным дисплеем, с панельным удлинителем, с ручным, 220 входом 0,75 кВт однофазный двигатель выделенный инвертор.

Заводские настройки были сохранены и используются непосредственно пользователем.

Максимальная частота этого инвертора может достигать 650,00 Гц!

5-Разрядный, цифровой дисплей, панель дисплея могут быть перемещены наружу с частотой Точность 0,01 Гц!

С функцией отображения скорости двигателя Максимальная скорость отображения 99999 ОБ/мин!

Уникальная функция частоты качания, ускорение частоты качания, время замедления до 3000 секунд, может достичь автоматической работы качания!

Главный чип управления DSP + интеллектуальный модуль питания IPM, непрерывная и стабильная работа в течение 24 часов без перерыва!

Сверхширокий импульсный источник питания, входное напряжение питания 30 V-280 v Нормальная загрузка!

Машина безвентиляторная, без шума, низкая мощность в режиме ожидания!

* 0,00-650,0 Гц выходной частотный диапазон, точность: 0,01 Гц;

* Режим модуляции SVPWM, высокая эффективность и низкий уровень шума; несущая частота 1,0-10,0 кГц регулируется, Точность: 0,1 кГц;

* Широкий дизайн напряжения, надежная работа от 100 В-270 В.

* До 7 изолированных активных режимов управления многофункциональными входными портами, не требуется внешний источник питания; Гибкий режим управления;

* Более 8 сегментных скоростей, частота каждого сегмента скорости отдельно/независимо регулируется;

* Может быть подключен к 0-10 В/0-5 в аналогового сигнала/скорости потенциометра;

* Надежная фронтальная Защита от молнии/Защита от помех; обработка поверхности с тремя стойками; защита от ударов при загрузке;

* Настраиваемые пользователем параметры сохранены внутри ЦП и параметры не теряются постоянно;

* Высокоскоростной ЦП DSP, мощная обработка данных, защита от неисправностей;

* Интеллектуальный IPM модуль, со своими несколькими функциями защиты;

* Встроенная функция частоты качания для достижения автоматического увеличения и уменьшения частоты;

* Вся машина хорошо интегрирована и сильна в ударопрочности;

* Рабочая панель может отображать 5 цифр: Целевая частота/фактическая Выходная частота/скорость двигателя/напряжение постоянного тока/выходной ток;

Профессиональная разработка преобразователя частоты. В малой мощности простой инвертор разработан определяемой владельцем в 220 вольт инвертор, голой аппарат инверторный, гравировальный станок инвертор, используя ДСП основной чип с Управлением по идентификатору + дизайн силового модуля 5-Разрядный цифровым дисплеем для того чтобы достичь частоты дробления, и в некоторых случаях правильные настройки, используя svpwm режим модуляции низкой скорости с высоким крутящим моментом и автоматическая работа в энергосберегающем режиме, Богатый внешний интерфейс терминала может быть использован в различных промышленных областях управления, программное и аппаратное обеспечение, интегрированная защита от короткого замыкания, защита от перенапряжения, защита от перегрева и т. д., интерактивный панельный дисплей, прост в использовании. Компоненты инвертора принимают процесс монтажа, который является сильным в анти-помех и прочный. Конструкция широкого импульсного источника питания имеет низкие требования к напряжению электропитания и подходит для сельскохозяйственной электросети. Входная мощность освещения на трехфазный двигатель экономит проблемы с питанием домашней мастерской, и счет за электричество дешевый, что является наиболее экономичным Taobao.

Покупатели, обратите внимание:

Этот преобразователь частоты является экономически эффективным, ЦП DSP + 20A интеллектуальный модуль питания, функция не занимается резервной укладкой, используется для большинства промышленных случаев управления, некоторые недорогие инверторы выглядят красиво в оболочке, на самом деле внутри триода, они осмеливаются снимать внутри оборудования? Инсайдеры все знают.

Гарантия соглашения

1 гарантийный срок для данного продукта составляет 18 месяцев для завода или 12 месяцев для пользователя. В течение гарантийного срока, продукт неисправен или поврежден в соответствии с нормальным использованием, и несет ответственность за бесплатное обслуживание;

2 в течение гарантийного срока повреждения будут вызваны следующими причинами: будет взиматься плата за техническое обслуживание:

Повреждение машины, вызванное ошибками в использовании и неавторизованным ремонтом и модификацией;

B повреждение машины, вызванное пожаром, наводнениями, аномалиями напряжения, другими природными катаклизмами и вторичными катаклизмами;

C аппаратные повреждения, вызванные человеческим падением и транспортировкой после покупки;

D повреждение машины, вызванное неправильной эксплуатацией;

Сбой и повреждение, вызванные препятствиями, отличными от оборудования (например, внешнее оборудование)

Предупреждение параметры не могут быть изменены во время работы; инвертор не может быть установлен в плоском положении, чтобы повлиять на тепловыделение; для передачи питания в электрическую коробку необходимо установить инвертор голеного типа; даже если он не работает, любой терминал имеет опасное напряжение.

Метод работы: Нажмите кнопку настройки для отображения F0000, нажмите кнопку & uarr;, чтобы найти код, который будет изменен, нажмите кнопку OK, чтобы отобразить текущий параметр кода, И после изменения параметров нажмите кнопку ОК, чтобы сохранить, если нет, нажмите для выхода.

F0031 восстанавливает заводские настройки по умолчанию. После установки 1 все параметры автоматически изменяются на заводские.

Функция код

Имя параметра

Заранее зона

Заводские настройки

Описание продукта:

F0001

Метод управления

0: панель управления клавиатурой 1: многофункциональное управление клеммами

Запуск и остановка

F0002

Частота с учетом канал

0: номер клавиатуры

Режим контроля скорости 0: клавиатура вверх и вниз Кнопка или внешний вверх/Дауд

1: сначала прочитайте многоскоростной сигнал, если нет, прочитайте сигнал ручка панели

2: Лучше прочитайте многоскоростной сигнал, если нет, прочитайте сигнал ручки терминала

3: прочитайте состояние внешнего многоскоростного сигнала X1 X2 X3

4: скорость-это быстрое и замедленное движение с определённым центром

5: отзывы о канале управления PID-это внешний потенциометр

6: Автоматический Запуск программы и синхронизация выполняются F0035-F0047 комбинацией настроек.

1: Клавиатура потенциометра и внешняя мультискоростная скорость

2: Терминальный потенциометр и внешняя многоскоростная скорость

3: Внешняя многоскоростная скорость

4: Работа частоты качания

5: ПИД-регулятор

6: Запуск программы ПЛК

F0003

Аналоговый минимум

0,0 до 100.0%

0.0%

Значение клавиатура потенциометра и потенциометра терминала при возврате

F0004

Аналоговый минимум соответствует частоте

0,00 ~ F0009

0,00 Гц

Частота, соответствующая значению, когда клавиатура потенциометра и потенциометр терминала возвращаются

F0005

Аналоговый максимум

0,0 до 100.0%

100.0%

Значение клавиатура потенциометра и потенциометра терминала на месте

F0006

Аналоговый максимум соответствует частоте

0,00 ~ F0009

50,00 Гц

Частота, соответствующая значению клавиатура потенциометра и потенциометра терминала, когда она на месте

F0007

Основная частота

50,00 ~ F0009

50,00 Гц

Возьмите номинальную частоту двигателя. Увеличивая это значение, мощность двигателя становится меньше и ток становится меньше.

F0008

Частота настройки номера начальное значение

50,00 ~ F0009

50,00 Гц

Когда F0002 установлен в 0, первоначальное значение частоты после запуска

F0009

Верхний предел частоты

0,00 ~ 650,00 Гц

70,00

Рабочая частота не превышает верхнюю предельную частоту

F0010

Нижняя Предельная частота/частота сна

0,00 ~ 650,00 Гц

0,00 Гц

Когда Частотный сигнал ниже, чем Нижняя Предельная частота, он будет спать, то есть нет выхода

F0011

Режим отключения

0: стоп-стоп

1: свободный стоп 2: торможение постоянного тока

0; от частоты тока контролируется временем замедления до остановки

1; мгновенная остановка выхода от текущей частоты, мотор просачивается до остановки

F0012

Несущая частота

1-10 кГц

Чем больше значение, тем меньше электромагнитный шум и чем больше мотор трясется.

F0013

Вращения крутящего момента

0-8

Чем больше значение, тем больше крутящий момент и тем горячее мотор на низких скоростях

F0014

Времени разгона на 1

0,1 ~ 3000,0 s

5,0 s

0-50 Гц Требуемое время ускорения

F0015

Замедления-1 шт.

0,1 ~ 3000,0 s

5,0 s

Время замедления, необходимое для 50-0 Гц

F0016

Односкоростного

F0010 ~ F0009

5,00 Гц

Когда F0002 = 1 или 2, эта скорость задается аналоговым потенциометром

F0017

Двухскоростной X1

10,00 Гц

Когда X1 и COM подключены, это двухскоростной

F0018

Три-скорость X2

20,00 Гц

Когда X2 и COM подключены, это три скорости.

F0019

Четырехскоростной X1 + X2

30,00 H

(X1 и X2) четырехскоростной при подключении к COM

F0020

Пятиступенчатая X3

40,00 Гц

Когда X3 и COM подключены, это пятискоростной

F0021

Шестискоростной X1 + X3

50,00 Гц

(X1 и X3) шестискоростной при подключении к COM

F0022

Семискоростной X2 + X3

60,00 Гц

(X2 и X3) является семискоростным при подключении к COM

F0023

Восьмискоростной X1 + X2 + X3

70,00 Гц

X1 X2 X3-это восьмискоростной, когда он подключен к COM одновременно.

F0027

Торможение постоянного тока частота запуска

0,00-5,00 Гц

0,00 Гц

Когда машина остановлена, выходная частота опускается ниже этого параметра и начинается торможение постоянного тока.

F0028

Торможение постоянного тока напряжения

0-20 V

С напряжением 0 В

Напряжение торможения постоянного тока, выходное инвертором во время торможения постоянного тока

F0029

DC времени торможения

0-15,0 S

0,0 S

Напряжение торможения постоянного тока длительность выхода инвертора при торможении постоянного тока

F0031

Восстановление заводских соотношение цена/качество

0-1

Установите в 1, все функциональные коды восстанавливаются до заводских значений по умолчанию

F0032

Wake-up частоты

F0010 ~ F0009

0,00 Гц

Во время сна, в том случае, если частота сигнала больше wake-up частоты, выход начинается.

F0033

Аналоговый времени фильтрации

0-3000 с

Потенциометр с учетом фильтрации, чем меньше значение, тем чувствительнее частотная характеристика

F0034

Передний задний кнопка

0-1

0, обратная работа не допускается. Когда 1 допускается, допускается обратная работа.

F0035

PLC программа выбора режима

0-5 лет

0: каждый шаг программа работает, после завершения установки, повторяют петли от 1 до 6 лет.

1: каждый шаг программы запускается, после завершения, останавливается, поворачивается, повторяет цикл от 1-6.

2: каждый шаг Программы работает, после завершения, наконец поддерживает скорость работы программы 6 на постоянной скорости.

3: каждый шаг программы выполняется, после завершения Повторите цикл от 2-6.

4: каждый шаг программы запускается, после завершения, останавливается, поворачивается, повторяет цикл от 2-6.

F0036

Программа 1 Бег скорости

0.00HZ-F0009

0,00 Гц

Частота программа 1 Бег

F0037

Программа 1 во время работы

0,0-6500,0 с

0,0 S

Время (секунды), которое запускается программа 1

F0038

Программа 2 Бег скорости

0.00HZ-F0009

0,00 Гц

Частота работы программы 2

F0039

Программа 2 во время работы

0,0-6500,0 с

0,0 S

Время, когда программа 2 работает (секунды)

F0040

Программа 3 Бег скорости

0.00HZ-F0009

0,00 Гц

Частота работы программы 3

F0041

Программа 3 во время работы

0,0-6500,0 с

0,0 S

Время (секунды), которое запускается Программа 3

F0042

Программа 4 Бег скорости

0.00HZ-F0009

0,00 Гц

Частота Программа 4 Бег

F0043

Программа 4 во время работы

0,0 S-6500,0 S

0,0 S

Время работы (секунд), которые программа 4 работает

F0044

Программа 5 Бег скорости

0.00HZ-F0009

0,00 Гц

Частота программа 5 Бег

F0045

Программа 5 во время работы

0,0 S-6500,0 S

0,0 S

Время (секунды), которое запускается программа 5

F0046

Программа 6 Бег скорости

0.00HZ-F0009

0,00 Гц

Частота программа 5 Бег

F0047

Программа 6 во время работы

0,0 S-6500,0 S

0,0 S

Время работы (секунд), которые программа 5 работает

F0048

Параметр замок с паролем

0-20000

0 допускается изменить все параметры, изменение параметров в тех случаях, когда не равно нулю

F0049

Начиная с частоты

0,00 ~ F0009

0,00 Гц

Частота запуска при запуске инвертора

F0050

Частота запуска время удержания

От 0 до 50,0 S

0,00 Гц

Частота запуска проводится в состоянии покоя

F0051

Прыгать частота 1

0,00 ~ F0009

0,00 Гц

Не работать на этой частоте, пропустить напрямую

F0052

Прыгать частоты 2

0,00 ~ F0009

0,00 Гц

Там же.

F0053

Прыгать частоты ширина

0,00 ~ F0009

Ширина пропущены напрямую

F0054

Компенсации скольжения

0,00 ~ F0009

0,00

Когда нагрузка колеблется, число оборотов в пределах определенного диапазона.

F0055

Полюсного пара

1-20

Количество пар полюсов мотора равна 2 А · ч, например, полюс Кол-во в 4-х полюсной двигатель-2

F0056

Регулировка частоты шаг

0,01 до 1,00 Гц

0,10 Гц

Регулировка увеличения/уменьшения частоты

F0057

Дисплей содержание

0: отображать частоту 1: скорость дисплея

Дисплей скорость ассоциируется с F0055, 60 * частотный/Полар-флиса логарифм = скорость

F0058

Чехол-повязка на Бег частоты

0,01 ~ F0009

5,00 Гц

F0059

ПИД-регулятор данного источника канал

0: предоставленные F0008 1: Учитывая панелью потенциометр

Данный канал не может быть отзывы канал

F0060

ПИД-регулятор отзывы режим

0: отрицательные отзывы 1: положительные отзывы

1: чем ниже отзывы напряжение, тем выше частота положительные отзывы. 2: чем больше отзывы напряжение, тем выше частота негативные отзывы.

F0061

ПИД-регулятор соотношение P

1%-100%

10%

ПИД-регулятор регулирует интенсивность коэффициент усиления

F0062

ПИД-регулятор Интегральная I

1 s-100 s

40С

ПИД-регулятор времени интеграции

F0063

ПИД-регулятор перепада D

1 s-100 s

1 S

ПИД-регулятор перепада времени

F0064

ПИД-регулятор отзывы значение коэффициент усиления

1%-100.0%

95.0%

Отрегулируйте Отзывы и соотношение цена/качество

F0066

Выход реле выбора функций

0: нет Выход 1: Управление Выход 2: частоту вашего приезда (FOOO8 установленного значения) Выход 3: верхний предел частоты прибытия (FOOO9) Выход 4: нижний предел частоты прибытия (F0010) Выход 5: неисправностей Выход

Релейный выход терминала TA-это нормально разомкнутый; TB-это нормально закрытый; TC является общим терминал;

Реле работает в том случае, если выбранная функция устраивает.

F0068

Аварийная сигнализация автоматического возврата в исходное положение

0-1;

0 заключается в том, чтобы выключить автоматический сброс, 1 состоит в том, чтобы позволить автоматический сброс аварийной сигнализации

F0069

Вход терминал FWD функция

0: нет функции; 1: Чехол-повязка на эксплуатации;

2: направление терминал; 3: кнопка движения вперед Бег;

4: защита от обратного Бег; 5: стоп/сброс;

6: скорости, регулируемая подставка, на шнуровке; 7: пройденное расстояние в DW скорости;

8: Бег терминал; 9: multi-скорость X1

10: multi-скорость X2; 11: multi-скорость X3

3, Бег вперед

COM и FWD подключены, вперед, вращение начинается

F0070

Вход терминал REV функция

4, обратный Бег

COM и REV подключены, обратный Пуск

F0071

Вход терминал X1 функция

9, с регулируемой скоростью X1

Multi-скорость опорной частоты и комбинированной режим устанавливаются F0012-F0023

F0072

Вход терминал X2 функция

10, с регулируемой скоростью X2

Там же.

F0073

Вход терминал X3 функция

11, Многоскоростной X3

Там же.

F0074

Вход терминал функция будильника

6, скорости, регулируемая подставка

В тех случаях, когда F0002 устанавливается на 0, в скорости, регулируемая подставка, действует.

F0075

Вход терминал DW функция

7, DW снижение скорости

В тех случаях, когда F0002 устанавливается на 0, DW снижение скорости действует.

F0076

Шины постоянного тока защита от недостаточного напряжения

0: нет защита Купальный костюм из 1: защита

Обнаружить шины DC напряжение и установлен ли под защитой от перенапряжения

F0077

Шины постоянного тока защита от недостаточного напряжения и соотношение цена/качество

0-500

240

В тех случаях, когда F0076-1, а также шины DC напряжение ниже, чем заданное значение в F0077, инвертор отображает LU сигнализации и остановки выхода.

F0078

Шины постоянного тока защита от перенапряжения

0: нет защита Купальный костюм из 1: защита

Обнаружить шины DC напряжение и установлен ли под защитой от перенапряжения

F0079

Шины постоянного тока защита от перенапряжения и соотношение цена/качество

0-500

400

В тех случаях, когда F0077-1, а также шины DC напряжение если сумма вашего заказа превышает заданное значение в F0079, инвертор отображает OU сигнализации и остановки на выходе.

F0080

Частоту качания несущая частота

F0010 ~ F0009

50,00 Гц

Центр вверх и вниз качели Рабочая частота

F0081

Качели частота амплитуда

От 0 до 50%

10%

В несущая частота соответствует амплитуда вверх и вниз качели

F0082

Качели частота амплитуда прыгать

От 0 до 50%

10%

Частоту качания верхний или нижний предел возвращаемого значения

F0083

Частоту качания времени нарастания импульсов

0,1 ~ 3000,0 s

5,0 s

Время, необходимое для роста частоты при скручивании вверх на несущая частота

F0084

Частоту качания время падения

0,1 ~ 3000,0 s

5,0 s

Время, необходимое для того, чтобы сократить частоту при скручивании вниз на несущая частота

Все приведенные выше приведены параметры по умолчанию, который может быть использован без изменений. (Пуговица присутствует Бег вперед, обратный Бег, кнопка остановлен, ручка панели настраивается).

Пример: требуется внешний переключатель управления и внешний потенциометр контроль скорости, F0001 = 1, F0002 = 2. Метод работы выглядит следующим образом:

В тех случаях, когда инвертор включен, он отображает 0,00 частоты. Пресс (комплект), чтобы отобразить F0000, Пресс ▲ для отображения F0001, Пресс (ок), чтобы отобразить 0, Пресс ▲ для отображения 1 {внешний переключатель Управление} долл. США, Пресс (ок) для того чтобы сохранить и отображения F0001. Пресс ▲ ключ для показа F0002, Пресс (ок), чтобы отобразить 1, Пресс ▲ ключ для показа 2 {внешний Потенциометр регулировки скорости} долл. США, Пресс (ок), чтобы сохранить дисплей F
