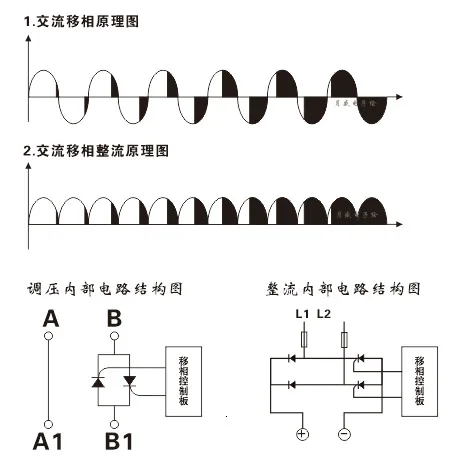

1. Этот продукт должен сочетать Основные цепи однофазного тиристора с фазовым переключением триггерной цепи управленияВстроенный в два однонаправленных тиристораМногофункциональный интегрированный модуль питания, упакованный вместе
2. Однофазное Переключение напряжения переменного тока, Входное напряжение: 220ва-380в переменного тока. Тиристорный выход, надежный и стабильный, долгий срок службы и другие характеристики
3. Принять сварочный чип, чтобы сделать грузоподъемность достигающей
4. Он может принять 1-5 В, 0-10 В, 4-20 мА и ручной 10 к потенциометр вход, без внешнего источника питания, проводка более удобна.
5. Прямоугольная форма, эпоксидная смола (модуль).
6. При использовании должен быть установлен соответствующий радиатор, при необходимости должно быть усилено воздушное охлаждение.
7. Огнестойкий инженерный пластиковый корпус, защитная крышка, латунная пластина рассеивания тепла
8. Применение: например, контроль температуры сопротивления нагрузки, регулирование мощности и регулирование напряжения.Лампа накаливания, термостат, промышленная печь, печь,ОднофазныйДля электротехнического оборудованияРегулировки скорости, Шкаф с электрическим выключателем, автоматическое управлениеИ другое оборудование. |
| Тип нет. |
SSR-20WA-S-SSR-40WA-S-SSR-60WA-S
|
输
Введите
Экстракт женьшеня
Номер | Рабочее напряжение | Без внешнего источника питания |
| Контроль сигнала | Несколько сигналов управления 4-20 мА, 1-5 В, 0-10 В, 10 K Ω потенциометр |
| Управление ток | 4-20MA |
| Значение сопротивления ручного потенциометра | 10kΩ |
输
Out
Экстракт женьшеня
Номер | Напряжение холостого хода | Вход переменного тока: 220VAC ток на выходе: 0-220vac. Вход переменного тока: 380VAC выход: 0-380vdc, |
| Номинальный рабочий ток | 20A. 40A. 60A. |
| О состоянии напряжения падение | 1.5vac |
| Минимум на ток | 50Мой |
| Breaking ток утечки | Меньше чем 10Мой |
性
Может
Экстракт женьшеня
Номер | Прибор для тестирования Диэлектрической прочности | 2500VAC1 минуты. |
| Изоляция напряжения | ≥2500V |
| Сопротивление изоляции | 88055; 100-M. |
| Рабочая температура | -3575 ℃ |
| Мощность частоты | 50/60 HZ |
| Условие рассеивания тепла | ≥ 25А с радиатором, ≥ 40А с принудительным охлаждающим вентиляторомВыберите радиатор серии ys-s |
| Ток холостого хода коэффициент безопасности | Более 2 раз резистивной нагрузки и более 3 раз индуктивной нагрузки |
| Внешние размеры | 105.0L x74.0W x33.0H |
| Вес | 280 г |

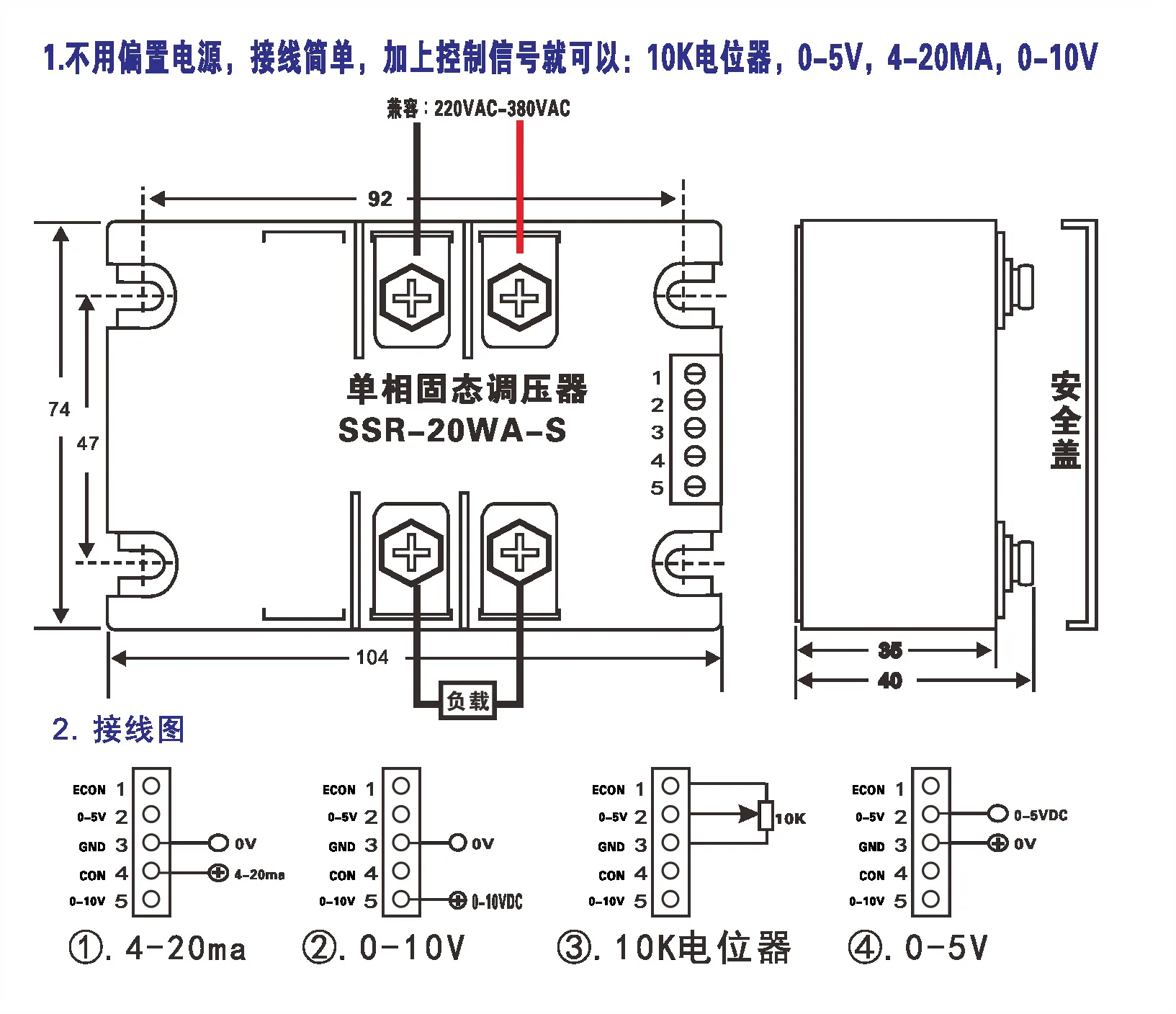

Три.Однофазный полностью изолированный твердотельный регулятор напряжения器Граница размеров и монтажная схема подключения: (единица измерения: мм)
Температура кривой:
 |  |
V. Меры предосторожности при выборе полупроводниковых реле:
При выборе продуктов, различные маржи должны быть закреплены на уровне тока в зависимости от природы нагрузки. (При резистивной нагрузке, он может быть выбран как 2-3 раза тока нагрузки. При индуктивной или емкостной нагрузке, он может быть выбран как 3-5 раз тока нагрузки).
● В зависимости от соотношения между током нагрузки и температурой окружающей среды, когда температура окружающей среды высока или состояние охлаждения низкое. Сила тока должна быть увеличена. Чтобы предотвратить короткое замыкание нагрузки в использовании, необходимо подключить соответствующий выключатель быстрого отключения или быстрый предохранитель в цепи нагрузки.
В чехол из индуктивные нагрузки, Варистор должен быть подключен в выходной оси, чтобы предотвратить повреждение контрольный тиристорный в чехол от перенапряжения. Выбор варистора (MOV): 430-470 в при 240 в, 680-750 В при 440 В, 1100-1200 в при 660 В.
Во время установки необходимо, чтобы контактная поверхность между радиатором и изделием была плоской и гладкой, а поверхность должна быть равномерно покрыта слоем теплопроводящей силиконовой смазки, А затем винты с плоскими шайбами и пружинными шайбами должны быть затянуты и зафиксированы симметрично.
● Когда твердотельное реле выключено в первый раз, крепежный винт должен быть затянут, пока еще есть остаточная температура, таким образом, опорная пластина твердотельного реле и поверхность радиатора могут плотно контактировать для достижения эффекта рассеивания тепла.
Номинальный ток различных типов твердотельных реле-это Номинальный ток, когда температура окружающей среды 40 ℃, поэтому отвода тепла должно быть достаточно!
Обратите внимание на сторону нагрузки, чтобы не использовать мультиметр, чтобы предать качество продукта!
|
