Однофазный полностью изолированный модуль регулятора напряжения переменного тока 25А(полуволнового типа) LSA-H2P25XYB

Новые и старые клиенты должны прочесть

Если вы используете этот продукт впервые, пожалуйста, свяжитесь с продавцом, продавец даст вам соответствующие предложения.

LSA-H2P25XYB Со стороныВходное напряжение 220В 。 стиль по умолчанию

LSA-H3P25X YB Является входным напряжением 380В 。

Полуволновой модуль регулирования напряжения в основном используется для контроля силы вибрации вибрационной катушки 。 например, цемент, чай, глутамат натрия, корм, оборудование для смешивания ингредиентов, таких как добыча, интенсивность вибрации электрического вибратора может контролироваться модулем регулирования напряжения.

Когда input220VACTime, выходное напряжение is0-110VAdjustable;

Когда input380VACTime, выходное напряжение is0-190VAdjustable.

Когда сигнал данного модуля регулирования напряжения прочнее, чем выше выходное напряжение, вибрационная катушка (Вибрирующая машина) тем больше вибрация.

Эта модель используется для вибрационной машины с током не более than5aappliques. Пожалуйста, зафиксируйте продукт на металлической пластине для дополнительного рассеивания тепла при использовании.

Фотография-это внешний вид продукта, фактическая модель доставки должна быть сфотографирована или согласована.

1、LSAСерия Интегрированный однофазный модуль регулирования напряжения внутренний набор фазовый триггер переключения цепи, однонаправленный или двунаправленный тиристорRCЦепь поглощения емкости сопротивления и схема питания интегрированы, настраиваются автоматически или вручную, чтобы изменить напряжение на нагрузке, чтобы отрегулировать выходную мощность 。

2、Нет необходимости в внешнем подключении.+ 12 VИсточник питания постоянного тока, продукт может быть входным однофазным220 VИли вход двухфазный380 V, Удобного выбора 。

3、 Полную поддержку4-20mA、0-5Vdc、0-10Vdc、1-5Vdc、0-10mAИ т. Д. Входной автоматический режим управления, ручное управление также доступно. Широкий диапазон регулировки входного сигнала, высокая точность регулирования выхода, сильная анти-помехи способность.

4Конструкция полной изоляции между входным контрольным терминалом и основной схемой сильного тока, диэлектрическое выдерживаемое напряжение больше, чем2000 В переменного тока, ПрименениеULУтвержденный безопасность электроники 。

5Высокомощный тиристорный чип иDCBКерамический пол, малый объем, стабильная производительность, высокая надежность.

6С функцией линейной компенсации, Выходная характеристика кривая является линейной.

7, Меньше гармонических помех, продукт имеет встроенную схему защиты SCR 。

8、 ЗеленыйСветодиодныйМощность индикатор и красныйСветодиодныйВыход регулирования индикация 。

9, Полуволновой тип в основном используется в цементе, глутамат натрия, случай смешанных ингредиентов, таких как подача, интенсивность вибрации контролируемого электрического вибратора.

10Закрытые петли могут быть добавлены на оригинальной основе (отрицательные отзывы) система регулирования напряжения, не требуется внешний источник питания постоянного тока, удобный и надежный.

Текущий уровень и модель выходного терминала нагрузки модуля показаны в таблице ниже:

Открытых систем разомкнутой цепи продукты none! Следите за FSuffix; замкнутый контур (отрицательные отзывы) функциональных продуктов с-FSuffix 。 (F: отзывы)

Все модели в серии tableh2p( выделенный to220vнагрузка) 。 если закрытые отрицательные отзывы не требуются, пожалуйста, выберите новый стиль h3pseries. полуволновой модуль регулирования напряжения не может добавить замкнутую петлю (отрицательные отзывы) функция 。

Закрытая петля (отрицательные отзывы) Функциональные продукты, добавить суффикс для модели на основе aboveF, asLSA-H2PMouthYB-FLSA-H3PMouthYB-F, тип замкнутого контура увеличен на основе типа открытого контура 50element, пожалуйста, свяжитесь с продавцом, чтобы изменить сумму.

Выбор замкнутого цикла (отрицательные отзывы) Функциональный модуль регулирования напряжения, напряжение нагрузки, которое должно быть заявлено, когда 220В Выбор нагрузки h2pОткрытым носкомYB-F; When380VLoad selectionH3PОткрытым носкомYB-F 。

Нет необходимостиЗамкнутый цикл (отрицательные отзывы) функциональные клиенты, прямой выбор h3pmouthybseries can, by220V/380 vadad general 。

Используйте инструкции для каждого функционального режима входного терминала

①, Режим ручного управления потенциометром: согласно иллюстрации, модуль промежуточного окончания потенциометра, два других конца потенциометра соответственно соединены с модульной суммой + 5 Vend. + 5 В напряжение генерируется внутри сам модуль, нет внешнего питания, только для ручного потенциометра, нет использования для него., значение сопротивления выбранного потенциометр is2-10K Ωbetween 。 когда контроль endscontfrom0-5VdcChange времени, напряжение на нагрузке переменного тока от 0 вольт доПолное напряжениеЛинейный настраиваемый, conthhigher терминальное напряжение, больший выход модуля 。

② 0-5 в постоянного тока Режим управления: в соответствии с иллюстрацией, может принимать микрокомпьютер с одним чипом и таким образом on0-5Vdcanalog сигнал, контроль ввода положительного подключения, отрицательный электрод подключения, модуль internalcontEnd relativecomThe входное сопротивление терминала больше than30KΩ 。 когда контроль endscontfrom0-5VdcChange времени, напряжение на нагрузке переменного тока от 0 вольт доПолное напряжениеЛинейный настраиваемый, amongcontstay0-0.7Vdc слева и справа все закрытые зоны, Отключите выход всей цепи надежно; constay0.7vdc-4,3 vdcрегулируемая область слева и справа, то есть с увеличением напряжения управления, фазовый сдвиг angle≥from180°reach0°linear уменьшение, увеличение угла проводимости, напряжение на нагрузке переменного тока от 0 вольт увеличено доПолное напряжение; Constay4.3vdc-5 VdcFull Открытая Зона слева и справа, напряжение на нагрузке переменного токаПолное напряжение(Близко к сетевому напряжению) 。

③ 0-10 Режим управления vdc: в соответствии с иллюстрацией, AcceptablePLCEqual0-10Vdcanalog сигнал, модуль internal0-10VdcEnd релятивеком входное сопротивление терминала больше чем 15 кОм 。

④, 4-20 mAcontrol режим: согласно иллюстрации, приемлемый измеритель контроля температуры, et.4-20 mAanalog сигнал, модуль internal4-20mAEnd релятивным входным сопротивлением терминала is250Ω 。 при used4-20mAWhen управления входом, 4-5ма слева и справа-все закрытые зоны, Отключите выход всей цепи надежно; 5-19maрегулируемая область слева и справа, то есть с увеличением управляющего тока, фазовый сдвиг angle≥from180°reach0°linear уменьшение, напряжение на нагрузке переменного тока от 0 вольт увеличено доПолное напряжение; 19-20mAFull Открытая Зона слева и справа, выходПолное напряжение。

⑤ 0-10 mAcontrol режим: в соответствии с иллюстрацией, таким образом, модуль и режим к end500Ω, 1/2 Wresistance, когда input0maticontention0vdc, когда input10mATimecontintention5Vdc 。

2Пожалуйста, относительная функция endscomEnd должна быть положительной, comTerminal отрицательный полюс, если полярность изменена, выходной терминал основной цепи модуля может быть вне контроля.

3. Характеристики управления каждого функционального конца модуля являются положительными., то есть, чем выше напряжение управления, тем выше выходное напряжение основной цепи сильного тока модуля 。

4Пожалуйста, режим управления входом должен использоваться в течение определенного времени, если два или более методов являются входными и используются в то же время, это, как правило, сильный входной сигнал, который играет большую роль. модуль может использоваться как вручную, так и автоматически, например, автоматическая connection4-20mAend, ручная connection0-5Vend, функция может быть переключена двойным переключателем.

Прикладная контурная проводка главного контурного выходного терминала

2220VacOr380VacAC нагрузки приложение цепи(Двойная линия два в два выхода соединения)

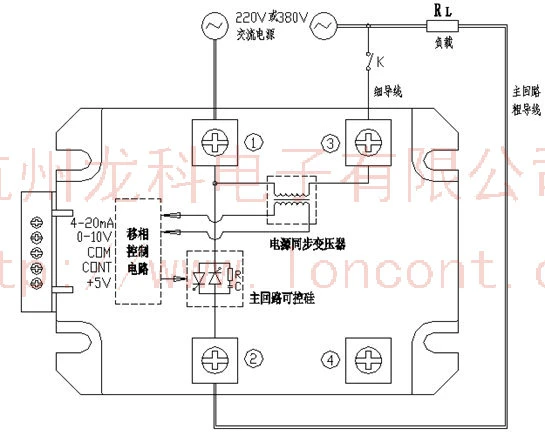

Модуль inter②scr контур в конце, он разделен на общий тип двунаправленного тиристора, два однофазных тиристора в обратном параллельном и один однофазный тиристора в полуволне 。 среди них режим полуволн Регулирует только положительное напряжение полуцикла переменного тока (Анодное соединение однонаправленного кремниевого управляемого выпрямителя внутри модуля ①концевое, катодное соединение ②концевое) 。 модуль internal③ ④конец является прямым концом проводника., внутренний ①③ синхронный трансформатор соединен между Терминалы 。

220VacOr380VacAC нагрузки приложение цепи(Одиночный провод, может сэкономить дорогой медный провод, ④конечное использование 。 набор переключателей доступа может также контролировать, работает ли модуль или нет)

Примечания: общие рекомендации 70atwo проводное соединение для малого тока ниже спецификации, 90 ASingle провод метод подключения для больших токовых спецификаций и выше 。
