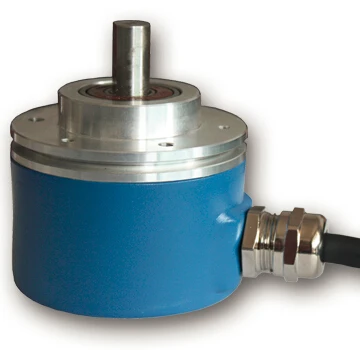

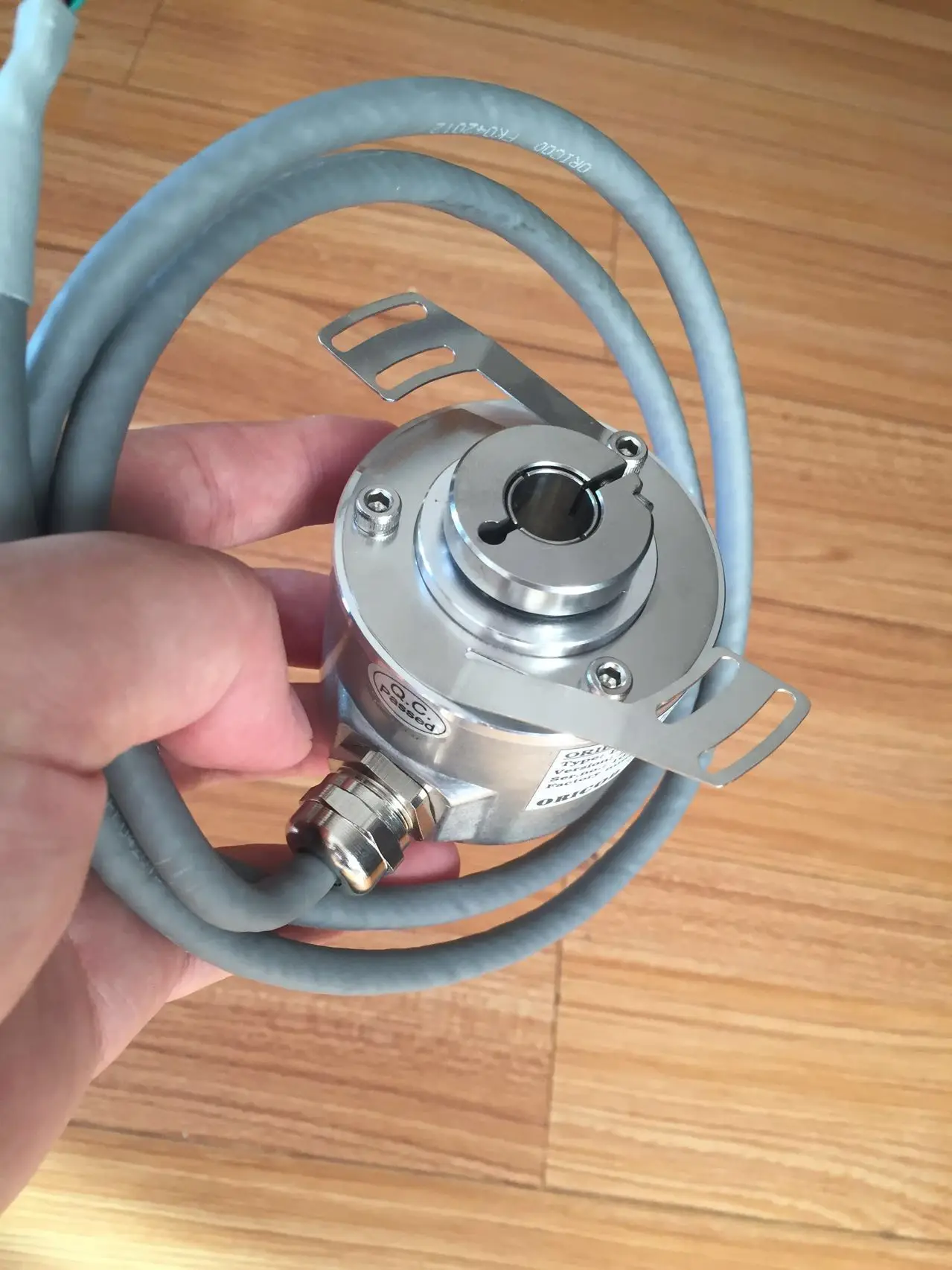

Одноконтурный 4-20mA кодер сигнала абсолютное значение кодер аналоговый Семафорный кодер

Описание

Принять "Магнитный метод испытания", имеют отличную ударопрочность и вибрационные характеристики.

Соответствующие значения 4mA и 20mA произвольно настроены и настроены; Настройка направления.

Внешняя позиция линии установить заданное положение, легко установить, без изменений.

Зажимная синхронная Интегральная фланец или втулка для глухих отверстий, Международная стандартная конфигурация. 38/58 мм наружный диаметр является необязательным

Встроенное преобразование сигнала, 4-20ma аналоговый выход напряжения, легко подключить к различным устройствам.

Многоцелевой, многофункциональный, непосредственно соответствующий одному кругу угол, длина, измерение.

Параметры:

Рабочее напряжение: 10-30Vdc или 5Vdc Защита полярности

Потребление тока: <110 мА (24 В электропитание) <190 мА (12 В электропитание)

Выходной сигнал: RS485 и 4-20ma двойной выход, длина и угол может быть установлен для вывода приложения (пожалуйста, обратитесь к спецификации для RS485 протокол)

Выходная Грузоподъемность: ≤ 400 Ом, Стандартная рабочая 200-250 Ом

Линейный Разрешение: 1/4096

Рабочая температура: диапазон температур программирования: 0℃ ~ + 70℃

Температура хранения:-40-100 ℃

Класс защиты: IP65

Скорость: 2000 об/мин

Цикл обновления выходного сигнала: <1,4 MS

Подключения кабеля: 1 м 8 жильный экранированный кабель или 9-ти жильная разъем

Особенности формы: зажимной синхронный цельный фланец, фланец втулки вала с глухим отверстием, металлический корпус, герметичная конструкция двойного подшипника (см. Прилагаемый рисунок для внешних размеров)

Вал: зажимной синхронный цельный фланец Диаметр оси 10 мм, длина 20 мм, включая плоскость d-типа, материал из нержавеющей стали, глухое отверстие 14 мм (на выбор) глубина 20 мм

Сигнал для регулировки: 4 мА выход тонкая настройка, 20 мА выход тонкая настройка; Настройка направления; предустановленное положение, внешний набор, такой как внешний ноль

Параметры:

Рабочее напряжение: 10-30Vdc или 5Vdc Защита полярности Потребление тока: <110 мА (24 В электропитание) <190 мА (12 В электропитание) Выходной сигнал: RS485 и 4-20ma двойной выход, длина и угол может быть установлен для вывода приложения (пожалуйста, обратитесь к спецификации для RS485 протокол) Выходная Грузоподъемность: ≤ 400 Ом, Стандартная рабочая 200-250 Ом Линейный Разрешение: 1/4096 Рабочая температура: диапазон температур программирования: 0℃ ~ + 70℃ Температура хранения:-40-100 ℃ Класс защиты: IP65 Допустимая скорость; 2000 об/мин Цикл обновления выходного сигнала: <1,4 MS Подключения кабеля: 1 м 8 жильный экранированный кабель или 9-ти жильная разъем Особенности формы: зажимной синхронный цельный фланец, фланец втулки вала с глухим отверстием, металлический корпус, герметичная конструкция двойного подшипника (см. Прилагаемый рисунок для внешних размеров) Вал: зажимной синхронный цельный фланец Диаметр оси 10 мм, длина 20 мм, включая плоскость d-типа, материал из нержавеющей стали, глухое отверстие 14 мм (на выбор) глубина 20 мм

Кабель выход		Кабель выход
Жильный кабель Цвет	Выходной сигнал	Жильный кабель Цвет	Выходной сигнал
Коричневый	10-30Vdc рабочее Электропитание	Розовый	4-20mAoutput +
Белый	0 V GND	Черный	4-20mAoutput-
Зеленый	RS485outputA	Серый	Внешний Набор входного сигнала высокого уровня
Цвет: желтый	RS485outputB	Синий	Набор допустимого линия
