Описание

Одноместный генератор сигналов PWM частота импульсов рабочий цикл Регулируемый Модуль 1Hz-160 кГц 4 V-30 V PWM борту модуль 5mA-30mA
100% Новинка и высокое качество

Особенности:

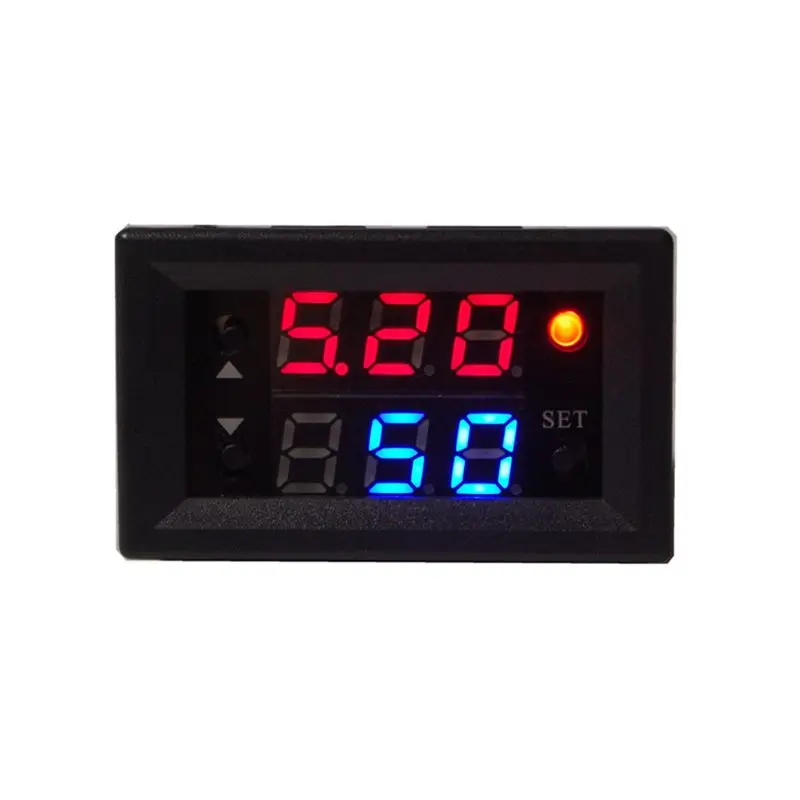

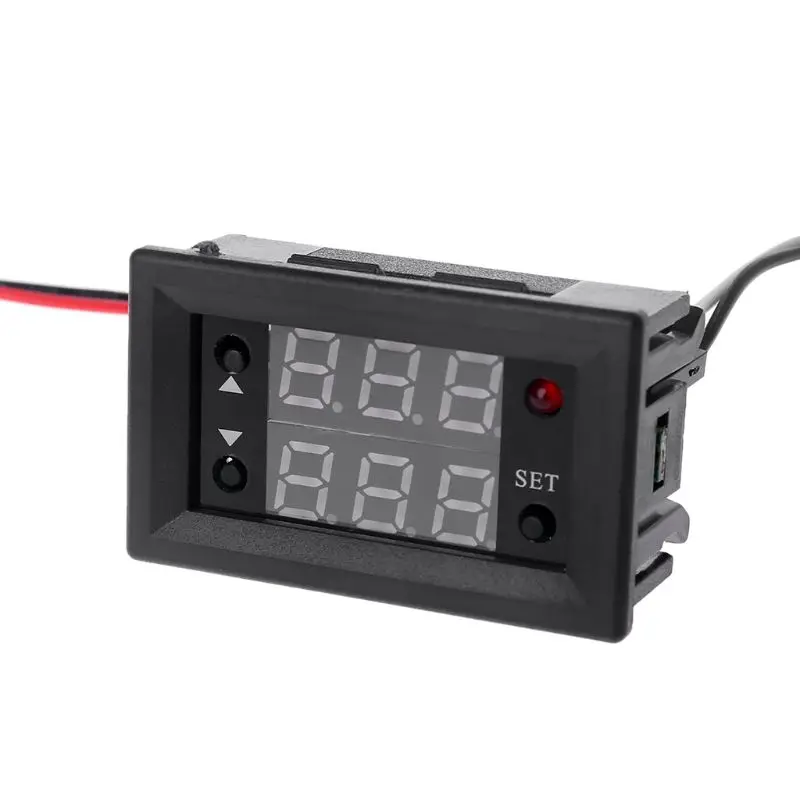

С наружным кожухом; светодиодный дисплей
Высокая точность обнаружения; 1-канал ПВМ выход;
Поддержка регулировка частоты колебаний; Поддержка рабочий цикл регулировки; Поддержка пониженного энергопотребления функция памяти.

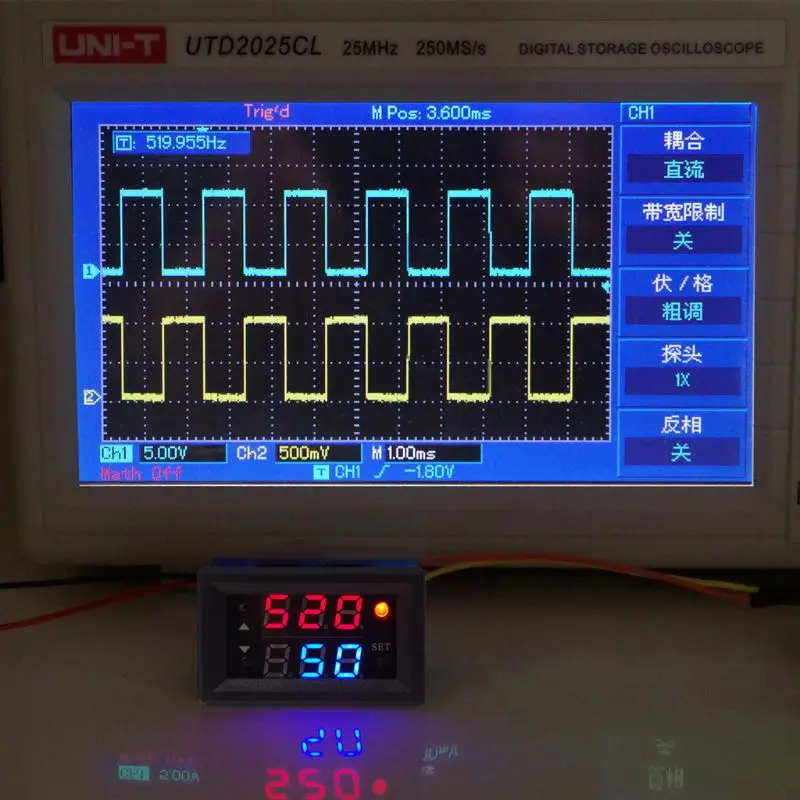

Pwm генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных воспроизводимых частот, прямоугольную волну и уровня мощности.
Он используется в качестве источника сигнала или источник возбуждения для тестирования. Широко используется в производственной практики и технологии.
Применение:
1. Применение d как прямоугольного сигнала Генератор для того чтобы произвести прямоугольную волну сигналы для развития и Применение.
2. Используется для того, чтобы создать прямоугольную волну сигнал о том, что приводит Драйвер шагового двигателя.
3. Создать Регулируемый импульсов для использования с помощью MCU.
4. Создать Регулируемый импульсов, чтобы контролировать связанные схемой.

Параметры:
Рабочее напряжение: DC 4-30 в
Диапазон частот: от 1 Гц ~ 160 кГц
Точность частоты: 2%
Рабочий цикл диапазон: 0.00%-100%
Сигнал Несущая способность: выходной ток 5 ~ 30mA
Рабочая температура:-20 ° ~ 70 °
Материал: пластик и металл
Размеры: 45,2x25,8x15 мм/1,78x1,02x0,59 дюймов
Светодиодный Цвет дисплея: красный + синий
Количество: 1 комплект
Примечание: 1. Замеры сделаны вручную, поэтому возможны отклонения в 0-1 см. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ.
2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара. Спасибо!

Посылка включает в себя:
1 комплект генератор сигналов

----------------
Инструкции по уходу за изделием
Одиночный генератор pwm имеет только один набор PWM1 выходов и частоту и длительным сроком службы независимо регулируются.
Двухсторонний дополнительных PWM имеет два комплекта из PWM1 и PWM2 выходов. На два комплекта воспроизводимых частот имеют одинаковую частоту и их обязанности циклов дополняют друг друга.
Регулируемая частота 1-160 кГц
Рабочий цикл 0-100% регулируемая
Рабочее напряжение: 4 V ~ 30 Вт
Диапазон частот: от 1 Гц ~ 160 кГц
Точность частоты: 2%
Сигнал Несущая способность: выходной ток 5 ~ 30mA
Выход амплитуды: амплитуда приравнивается к рабочее напряжение.
ШИМ-выход, может установить частоту, рабочий цикл
Частота делится на четыре диапазона, автоматическое переключение:
1. XXX (без запятой): 1 Гц ~ 999 Гц; единица измерения-1 Гц
2. X. XX (знака после запятой в сотни): значение 1,00 кГц до 9,99 кГц В 0,01 кГц
3. XX. Д х Ш х В (знака после запятой в десять знака после запятой): стоимость составляет 10,0 кГц ~ 99,9 кГц; единица измерения 0,1 кГц
4. X.X.X. (полный запятой): соотношение цена/качество 100 кГц ~ 160 кГц; единица измерения-1 кГц
E. g:
100 представляет собой 100 Гц
1,00 означает 1,00 кГц
10,0 означает 10 кГц
1.0.0. Представляет собой 100 кГц
Рабочий цикл 0 ~ 100% Регулируемый

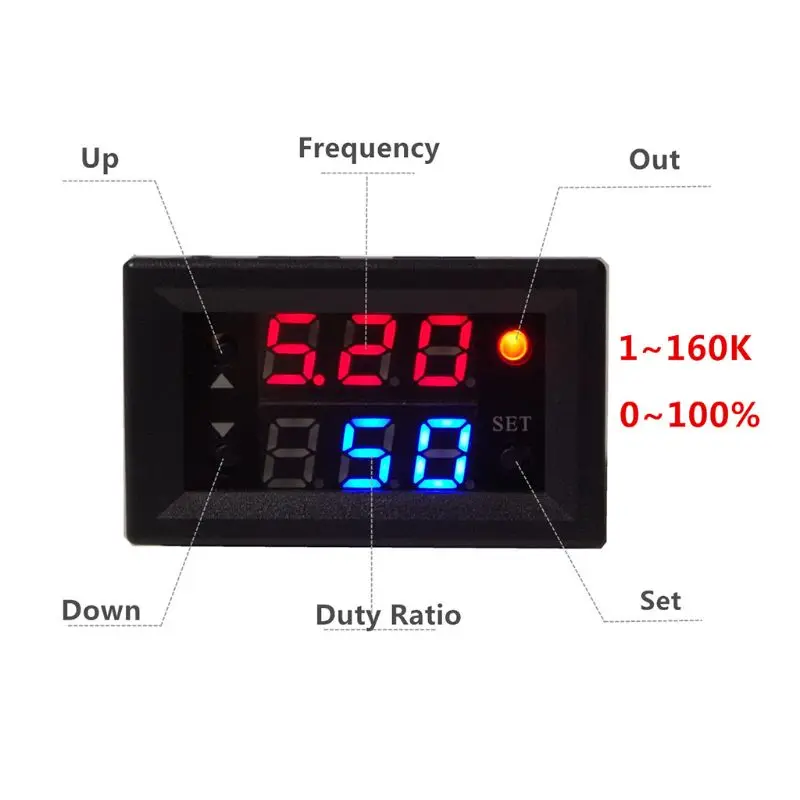

Настройка процесса:
1. Пресс набор кнопки. Частота параметр не начнет мигать. Установите частоту кнопку вверх или вниз.
2. Пресс набор кнопки. Рабочий цикл параметр не начнет мигать. Комплект рабочий цикл на нажав клавишу вверх или вниз.
3. Пресс набор кнопку, чтобы выйти из настройки
4. Нажмите и удерживайте кнопку клавиши вверх и вниз, чтобы быстро увеличить или уменьшить
5. Данные будут автоматически сохранены и все параметры настройки будут сохранены при отключении питания.
