Описание
Сборка функции PLC, больше внимания на управлении движением. простое программирование. Гибкий вход и выход широко используются в автоматической подаче ударов, упаковочной технике, пищевом оборудовании, сварочном оборудовании и других случаях автоматизации. больше приложений свободно используются в зависимости от индивидуального творчества. инструкции включают применение в автоматических упаковочных машинах, автоматическом резце, порошковой упаковочной машине и других случаях. выходное переключение также может быть расширено до (многоосевая система управления разделением времени) 。
Будьте внимательны:KH-01Controller24Vport, не может напрямую поставлять питание водителям и моторам, клиенты часто совершают ошибки., повреждение контроллера и неправильное использование.
Источник питания: AC/DC 100-250 В
Вспомогательная Выходная мощность: 12В 100мА (для датчиков)
Частота выходного сигнала: 6 Гц ~ 9999 Гц (когда коэффициент работы 1:1)
Потребляемая мощность машины: менее 4 Вт
NPN открытый слив выходной мощности: 200 мА/30 В постоянного тока
Входное напряжение сигнала: низкий уровень ≤ 2 в высокий уровень ≥ 4 в
Размеры: 72 × 72 × 95
Входное сопротивление: ≥4. 7 K
Вес машины: 230 г
KH-01 инструкция по эксплуатации
Особенности команды: произвольный программируемый (может достигать различных сложных операций: Управление позиционированием и контроль непозиционирования);
Выходная частота: 40 кГц (особенно подходит для управления драйверами разделения);
Разрешение выходной частоты: 1 Гц;
Кол-во программирования: 99 светодиодных ламп;
Входные точки: 6 (Оптическая изоляция);
Выход точек: 3 (Оптическая изоляция);
Один непрерывный диапазон смещения:-7999999 ~ 7999999;
Рабочий статус: состояние автоматического запуска, состояние ручного запуска, статус изменения программы, статус настройки параметров;
Кривая скорости подъема: 2 (оптимизирована);
Дисплей функция знака после запятой: 8-значный цифровой светодиодной лампой Дисплей, ручная/автоматическая статус Дисплей, индикатор запуска/остановки Дисплей, шаг/значение счетчика/программа Дисплей, редактирования программы, параметр Дисплей, отображение состояния входного/выходного сигнала, отображение импульса CP и направления;
Функция автоматического запуска: возможность изменения, контроль запуска и остановки автоматического запуска через кнопки панели и уровень, приложенный к терминалу;
Функция ручного управления: регулируемое положение (ручная скорость пробежки и шаг пробежки можно установить);
Настройка параметров функция: можно установить быстрого роста частоты, скорость подъема кривой, люфта, ручным, ручная скорость, прерывания торчащие ниточки на номер и нулевой возврат скорости;
Функция изменения программы: вы можете вставить и удалить программы, которые могут быть изменены. Он имеет функцию определения номера линии скачка, обнуления данных, слишком длинного и ультра-короткого номера, функция нулевого возврата: он может автоматически возвращаться в нулевую точку в обоих направлениях;
Инструкции по программированию: всего 14 инструкций; техническая поддержка
Внешний функция работы: настройка параметров и программирования, внешнее прерывание операция может быть выполнена, добавив Переключитесь на a и B операции терминал;
Источник питания: ac220в (погрешность источника питания не более ± 15%).

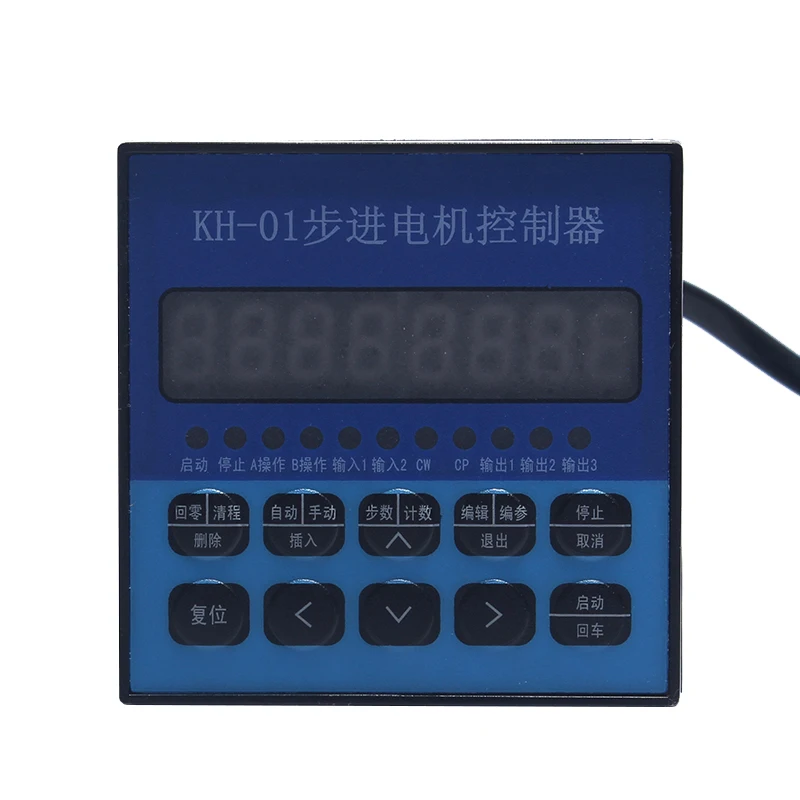

Передняя панель
Схема передней панели включает:
1, восемь цифровых дисплеев
2, шесть индикатор состояния входного сигнала
3, три индикатора выходного состояния
4, CP индикатор импульсного сигнала
5, индикатор уровня направления CW
6. Кнопки: в общей сложности 10 кнопок, и большинство кнопок композитный кнопки. Они имеют различные функции в разных странах. В следующем описании мы переходим только к одной из функций, чтобы указать кнопку.

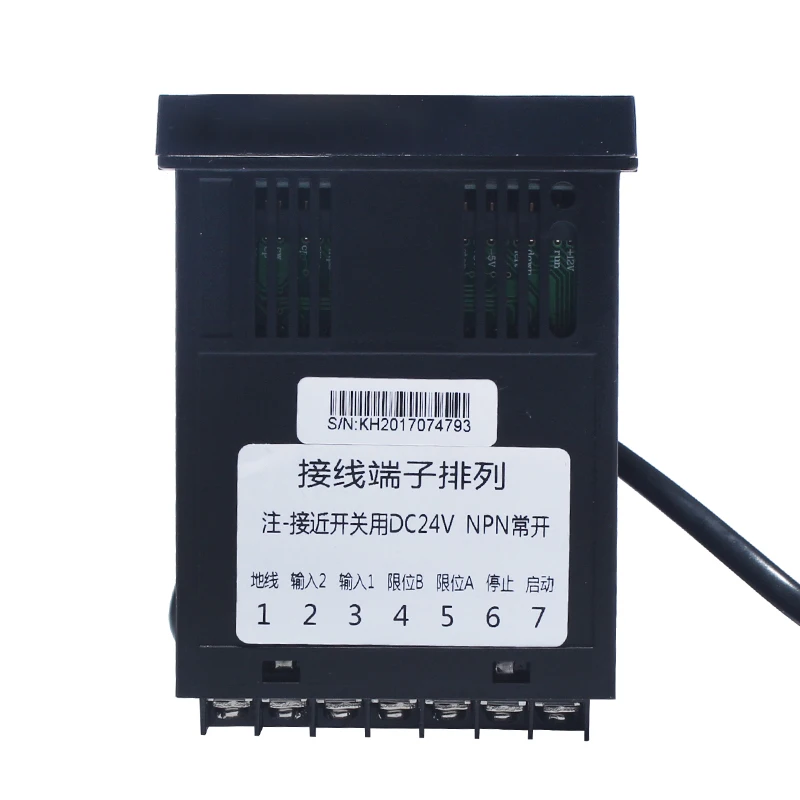

Схема задней панели и описание сигнала:
Задняя панель диаграмма показывает терминалов, в том числе:
1. CP, CW, и МНПП являются Драйвер шагового двигателя линии управления, которые соответственно подключены к соответствующему концы драйвер определено следующим образом:
CP ---- техническая поддержка шагового импульсного сигнала
CW ---- сигнал уровня рулевого управления мотором
OPTO ---- общий мужской конец первых двух сигналов
Статус CP и CW соответствуют Индикатору на панели.
2. Пуск: Программа запуска запускается автоматически, что эквивалентно кнопке пуск на панели.
3. Стоп: пауза работающей программы, которая эквивалентна кнопке стоп на панели. После запуска снова, программа продолжает работать.
4, операция А и В является Основной особенностью этого контроллера: для шаговых двигателей, мы обычно проводим количественный контроль позиционирования, например, управление двигателем для запуска определенного смещения на определенной скорости. Таким образом, легко решить, просто включите переключатель скорости сумма и перемещение может быть запрограммирован. Тем не менее, есть еще довольно много элементов управления, которые нельзя расположить заранее. К примеру, шаговый двигатель контролируется, чтобы запустить в одну сторону от начальной точки до тех пор, пока он не останавливается после попадания в тактный переключатель, и, конечно же, обратный Бег back to the исходного материала для работы. К примеру, шаговый двигатель требуется взаимностью n раз между двумя переключателями хода, и так далее. При этих работах мы не знаем удельное значение смещения шагового двигателя заранее, и как нам его запрограммировать? Этот контроллер использует: "прерывания операции", который мы называем "эксплуатации" и "B операции". Возьмите «Операция» в качестве примера, рабочий процесс: когда программа работает, если «Операция» снова входит, мотор останавливается на скорости, программа прерывается здесь, программа запоминает координаты при прерывании, программа прыгает. Для запуска программы перейдите по адресу записи «A operation».
5. Вход 1 и Вход 2 проходят через цифровой Вход.
6. Выход 1, выход 2 и выход 3 проходят через коммутационный выход.
7,24 +, заземляющий один вход и выходной переключатель внешнего источника питания, источник питания DC24V/0.2A, этот источник питания обеспечивается внутренней изоляцией контроллера.
8 ~ 220 V контроллер потребляемой мощности.
Входной сигнал и выходной сигнал интерфейс цепи:
"Старт", "стоп", "Операция", "B операции", "вход 1" и "вход 2" контроллера входные сигналы, и они имеют один и тот же входной интерфейс короткого замыкания. "Выход 1", "Выход 2" и "Выход 3" называются Выход сигналов. Они имеют один и тот же выходной интерфейс короткого замыкания. Входной и выходной цепи оптически изолированы, чтобы гарантировать, что внутренние компоненты контроллера не мешать друг с другом. Внутренний рабочий источник питания (+ 5 В) и внешний рабочий источник питания (+ 12 В) независимы друг от друга и не электрически соединены. Предоставляются две отдельные обмотки внутреннего трансформатора.
Статус цифровой входной сигнал выходного сигнала Соответствует индикатор светильник на панели. Для входного количества, входного низкого уровня (когда выключатель закрыт), светильник включен, в противном случае светильник выключен; для выхода, когда выход 0 низкий, В светильник выключен, в противном случае светильник включен.
Настройка параметров
На входе и выходе режим настройки параметров Состояние: в ручную, нажмите и удерживайте в течение нескольких секунд [редактировать] кнопку в течение более чем 5 секунд, И затем отпустите кнопку до тех пор, пока не настройка параметров состояние введен. После завершения настройки параметров Нажмите [Exit] для возврата в ручное состояние (параметры будут автоматически защищены).
Параметры отображены в две линии, линия показывает имя параметра, а вторая строка показывает данные о параметрах.
Изменения параметров: после ввода параметра, линия [JF -------] отображается в первую очередь. И первые две цифры мигающего имени параметра: если нажать [∧], [∨], будет отображаться следующее или предыдущее имя параметра. При нажатии кнопки [Введите], он перейдёт в изменить статус данные о параметрах следующей строки. В настоящее время, данные бит не начнет мигать. Если нажать [∧], [∨], данные будут изменены. Если нажать [<], [>], вы перейдете к следующей для изменения и так далее. После того, как данные, модифицируется, нажмите [Введите] для того, чтобы подтвердить и нажмите кнопку [отмена] отказаться от изменений.
Одним словом, настройка параметров будет завершен по [Основная] [∨] [<] [>] [Введите] [отмена] шесть кнопок: перемещая левую и правую кнопки для перемещения курсора в соответствующее положение, это когда цифровой будет прыгать дисплей, Затем используйте клавиши вверх и вниз, чтобы изменить соотношение цена/качество; Используйте ключ для того чтобы ввести данные модификации статус, после того, как изменение данных после завершения модификации используйте ключ ввода для того, чтобы подтвердить выход или используйте ключ отмены отказаться от изменений.
На входе и выходе режим программы редактирования Состояние: в руководстве состоянии Нажмите [редактировать] [on. Вы можете войти в программу редактирования. После того, как Программа редактируется, нажмите [выход] вернуться к ручной состоянии (параметры будут автоматически сохранены).
Свыше 99 инструкции могут быть изменены в программе области этот контроллер. Каждой инструкции в программе имеет порядковый номер. Линия номера автоматически пронумерованы, начиная с 00, и почтовый индекс в правильном порядке, вы можете вставить или удалить трапециевидной формы в этой программе, но порядковый номер будет повторно.
Программа Формат: в зависимости от настроек программы отображается в две линии (за исключением non-параметр программы), линия Отображает номер лески и инструкции по имени, и вторая строка отображает данные команды. Последний инструкция программы крепится к "конец".
Одним словом, изменение программы будет завершен по [Основная] [∨] [<] [>] [название] [Удалить] [Введите] [отмена] восемь клавиш; курсор перемещается, перемещая левую и правую клавиши перейти к соответствующего положения, Затем цифровой дисплей будет прыгать, а затем использовать вверх и вниз клавиши для изменения значения: используйте клавишу ввода для ввода состояния изменения данных, после изменения данных, используйте ключ ввода для того, чтобы подтвердить выход или используйте ключ отмены отказаться от изменений. Пожалуйста, для участия в Управление процесс плохим спидометром.
