TG009C-D红外单轴控制器说明书

TG009C-D инфракрасный одноосный контроллер Спецификация

本型号控制器可以实现单轴太阳自动跟踪.Контроллер модели может осуществить автоматическое отслеживание одноосевого солнца.

性能:Свойства:

工作电压:12-24 V直流Рабочее напряжение: 12-24 В постоянного тока

额定电流: 最大6А Номинальный ток: Макс 6А

适用电机类型: 直流有刷电机 (要求有限位功能)Применимый Тип двигателя: двигатель щетки постоянного тока (требуется ограниченное положение)

遥控器类型: 红外线六键遥控器Тип пульта дистанционного управления: Инфракрасный шестикнопочный пульт дистанционного управления

遥控距离: 最大8米Расстояние дистанционного управления: 8 метров

防水性能: 防水淋Водонепроницаемость: водонепроницаемый Душ

全套控制器组成:Полный комплект контроллера:

控制器由伞式硅片检测头, 控制器, 红外遥控器, 风速传感器 (选配) 等组成Контроллер состоит из Кремниевая пластина типа зонта, головка обнаружения, контроллер, инфракрасный пульт дистанционного управления и датчик скорости ветра (опционально).

检测头安装方式:Режим крепления головки:

检测头必须牢固安装在平台上随平台动作, 注意东西方向要对应地理的东西方向.Головка обнаружения должна быть прочно установлена на платформе с действием платформы, обратите внимание на направление вещей, чтобы соответствовать направлению местности.

控制器安装方式:Установка контроллера режим:

控制器安装在平台附近固定位置, 注意出线孔朝下. 避免阳光直晒.Контроллер, установленный в районе фиксированного положения Платформы, обратите внимание на отверстие выхода, чтобы избежать прямых солнечных лучей.

风速传感器安装方式:Режим установки датчика скорости ветра:

风速传感器安装于能够检测环境风力变化的地方.Датчик скорости ветра установлен в месте, которое может обнаруживать изменение энергии ветра в окружающей среде.

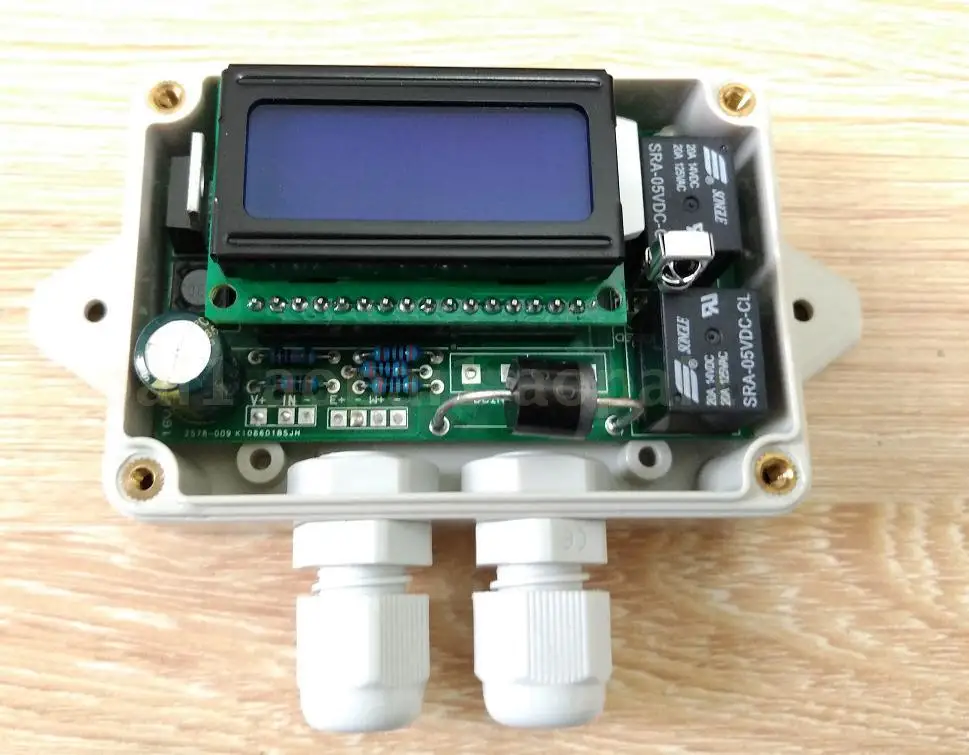

控制器接线说明:Контроллер проводки Описание:

1.风速传感器接口 (V +电源供电正,В传感器信号,-电源负)Интерфейс датчика скорости ветра (V + источник питания положительный, в сигнале датчика,-источник питания)

2.伞式检测头接口 (E +东硅片正,W +西硅片正,-负)2 типа зонтика обнаружения головки интерфейса (E + Восточная Кремниевая пластина, W + Западная Кремниевая пластина положительная, отрицательная)

3.电源输入接口 (-电源负,+电源正)Входной интерфейс питания (-блок питания, + блок питания)

4.电机输出接口 (接电机)Выходной интерфейс двигателя (мотор)

5.红外接收头Инфракрасный прием головка

6.电机指示灯Двигатель Световой индикатор

遥控器键位:На Ключи дистанционного управления:

控制器设置方法:Контроллер Метод установки:

开机通电, 显示型号界面, 液晶屏背光点亮三秒后熄灭.Тип тока загрузки интерфейс дисплея, подсветка lcd свет три секунды выключен.

长按遥控器6键五秒, 可以控制液晶屏背光的开启和关闭.Длительное нажатие на пульт дистанционного управления 6 клавиш за пять секунд, вы можете контролировать Подсветка ЖК-экрана, открывающегося и закрытого.

短按遥控器5键一次, 可以进入手动操作界面.Короткое нажатие кнопки дистанционного управления 5 раз, вы можете войти в ручной интерфейс управления.

短按遥控器3,4键, 可以控制平台向东, 西移动.Короткое нажатие кнопки 3,4 пульта дистанционного управления, вы можете управлять платформой на восток и восток, чтобы двигаться.

短按遥控器1,2键, 可以自锁控制平台向东, 西移动. 再按时停止.Короткое нажатие кнопки дистанционного управления 1,2, вы можете заблокировать контрольную платформу на восток, на восток, чтобы двигаться.

长按遥控器5键5秒以上, 则进入参数设置界面. Нажмите на пульт дистанционного управления 5 клавиш 5 секунд, затем введите интерфейс настройки параметров.

第一个页面是显示检测头东西硅片的电压值, 以及经过计算得出的比值x0. Первая страница-это отображение значения напряжения первого предмета Кремниевая пластина, а также расчетное соотношение X0.

按1, 2键可以翻页, 按3, 4键可以对参数进行调整. Вы можете нажать 1,2, чтобы настроить параметры страницы, вы можете нажать 3,4.

TX代表自动跟踪时, 对准太阳后, 等待进行下一次对准的间歇时间. 建议值为180, 单位为秒. TX от имени автоматическое слежение, после того, как выравнивание солнца, ожидая, в следующий раз, когда выравнивание интервала. Предлагаемое значение-180, единица-несколько секунд.

T3, T4代表遇风放平的执行动作时间, 当风速超限时, 先执行t3时间向东, 然后执行t4时间向西. 单位为秒. t4, T3 на behalf of the wind по осуществлению плоский время работы, в тех случаях, когда скорость ветра, первая реализация в T3 время на востоке, А затем осуществления T4 время на западе.

T7为遇风放平动作的后续自锁时间, 当遇风放平动作执行完毕后, 延时t7时间才退出, 单位为秒.

Публикации в: 当该时间段内, 如果再次风速超限或者处于阴天夜晚状态, 将停止计时直到风速正常或者晴天状态. t7 для последующей of the wind» в случае последующей Самостоятельная Блокировка времени, в тех случаях, когда ветер Акция завершена, Временная задержка T7 выхода; единица измерения секунд.

Примечание: в этот период времени, если скорость ветра снова или в пасмурном и облачном состоянии, время остановится, пока скорость ветра не будет нормальным или солнечным днем.

T8为阴天延时时间, 当由晴转阴时, 控制设备原地等待该时间, 当该时间内均未出现太阳, 则控制平台执行夜晚归位动作.

T8 облачно с задержкой времени, когда Qing Zhuanyin и контрольное оборудование на месте, чтобы ждать время, когда не было солнца, контрольная платформа для выполнения ночных действий.

T9, T10为夜晚归位动作执行时间, 当执行夜晚归位时, 先执行t9时间向东, 然后执行t10时间向西. t9, T10 for the night homing действия времени выполнения при выполнении на ночь на месте, первая реализация T9 к востоку, затем осуществления T10 время на западе.

T13为阳光恢复延时等待时间, 当出现太阳时, 如果持续时间达到了t13, 则转入晴天自动跟踪状态. T13 for the sun для того, чтобы восстановить время задержки, когда солнце появляется, если срок T13, затем к солнечным автоматического отслеживания состояния.

V1为跟踪精度设定, 一般设为0 V1 для точность отслеживания, как правило, комплект для 0

V2为风速门槛值设定, 当风速传感器信号电压超过此值时, 执行风速放平动作. V2 для скорость ветра пороговое значение, в тех случаях, когда датчик для измерения скорости ветра сигнала напряжение превышает значение, скорость ветра выравнивания действий.

V3为阴天晴天判断门槛值, 当检测头东西硅片任何一片电压高于此值, 则判断为晴天进入自动跟踪.

V3, чтобы определить пороговое значение солнечного дня, когда первое, что обнаружит первое, что из любого куска кремния напряжения выше этого значения, считается, что это солнечный день, чтобы войти в автоматическое отслеживание.

XO是检测头校正参数, 当东西硅片参数差异较大时, 会出现跟踪误差, 则需要设置校正参数, 校正方法是, 用手动功能将平台对准太阳后, 进入参数设置页面第一面, 看其显示的x0计算值, 然后翻面到此页面进行设置就可.

XO определяет параметры коррекции головы, когда разница в параметрах вафли большая, ошибка отслеживания, вам нужно настроить параметры коррекции, метод коррекции, с ручной функциональной платформой будет выровнена на солнце после ввода на странице настроек параметров сбоку, см. Отображение расчетных значений x0, Затем поверните лицом к настройкам страницы.

所有参数设置完成后, 按遥控器6键即保存退出. 装置将根据具体的传感器信号以及设置的参数进入自动运行状态. После окончания всех параметров, нажмите на кнопку сопряжения на пульте дистанционного управления 6 ключ, который состоит в том, чтобы сохранить выход. Устройство будет основано на определенном сигнале датчика и установить параметры в автоматическую работу.

建议参数值:Предлагаемые значения параметров:

TX:180 TX 180

T3: 平台全程时间* 1,2 T3: платформа на постоянной основе * 1,2

T4: 平台由最东到最中间所需要的时间T4: платформа из самых восток до середины, сколько времени потребуется

T7:1000 T7:1000

T8:1000 T8: 1000

T9: 同T3 T9: То же, что и T3

T10: 同T3 T10: То же, что и T3

T13:10 T13: 10

V1:0 V1:0

V2: 按配置的风速传感器说明书V2: в соответствии с настройкой датчика скорости ветра

V3:1,4 V3: 1,4

X0:1X0: 1
