Описание
В блоке питания используется изолирующий трансформатор для улучшения работы микроконтроллера с защитой от помех. Часть обнаружения оптически изолирована. 24 В и 5 в не зависят друг от друга. Очень важно улучшить стабильность анти-помех на высокочастотном выходе.
Вход мощность 15-24VDC
Несколько режимов испытания. После изменения настройки тягового переключателя, он начнет действие после включения питания.
Эффективный тест вождения для платы водителя, которая не может быть управляется обычным процессором, также онлайн-тест оптрона

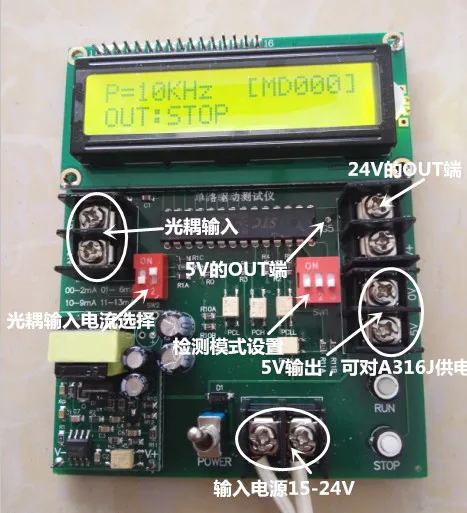

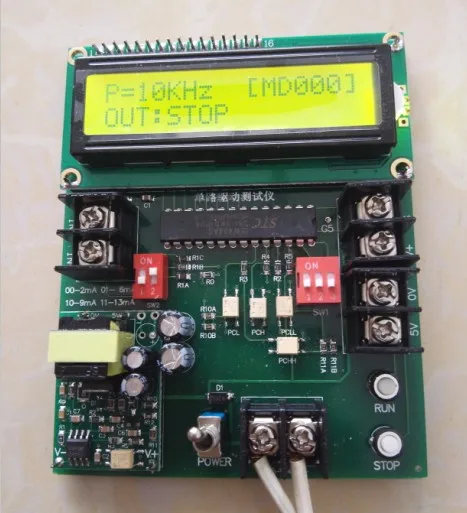

Терминал label по мотивам:
IN +/IN-: подключен к сигнальному входному терминалу оптопары, от положительного ДО положительного, от отрицательного до отрицательного
G: подключение к выходному терминалу 24 В оптопара
G5: подключен к выходу оптопары блока питания ttl 5 В.
V +: это положительный (+) вход питания в тестер через мощность переключателя питания, и положительный терминал оптопары
0 В/5 В: 5 В дополнительный выходной разъем, используемый для подключения к левой стороне источника питания типа A316J или ttl и т. Д.
-/+: Вход питания тестера, диапазон 15-24VDC
MD100: 5 В NPN, этот NPN только представляет режим (в настоящее время называется инверсия), то есть, когда вход (1), он выводит низкий уровень (0); в противном случае он входит 0 и выводит 1
MD101: 5 В push-pull, этот push-pull также показывает только режим (в течение времени вызывается в фазе), то есть, когда вход (1), он выдает высокий уровень (1); в противном случае, он входит 0 и выходы 0

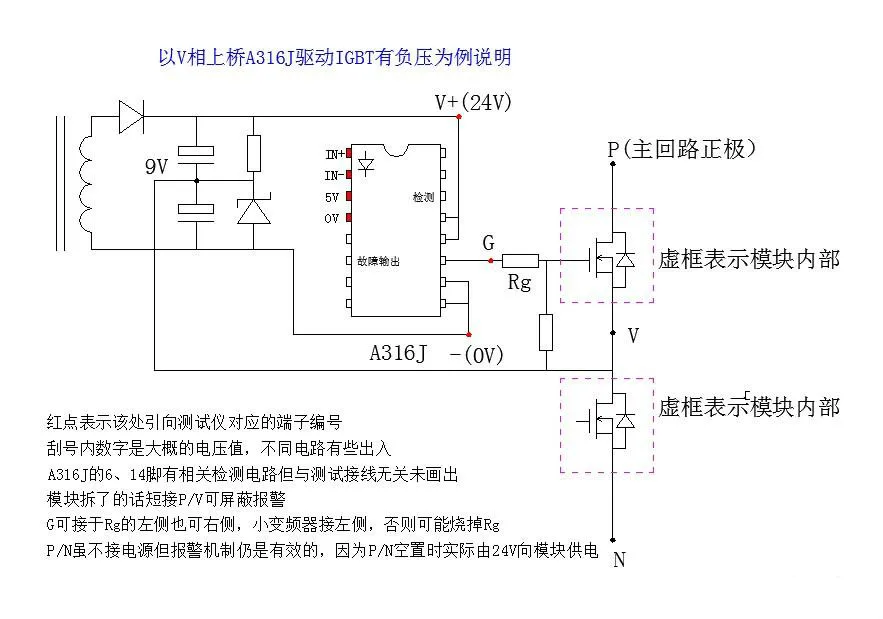

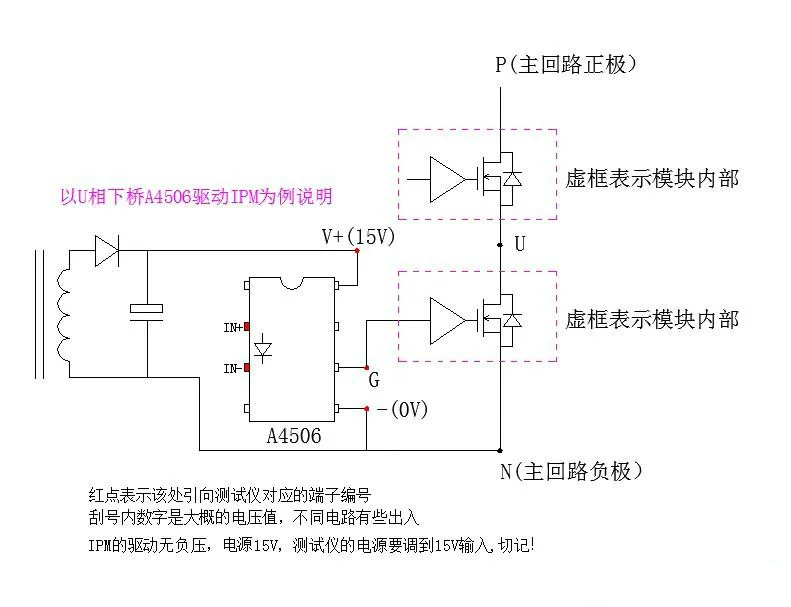

Ниже: схематическая схема тестового принципа, входной пульс и выходной обратный Пульс сравнение синхронно
