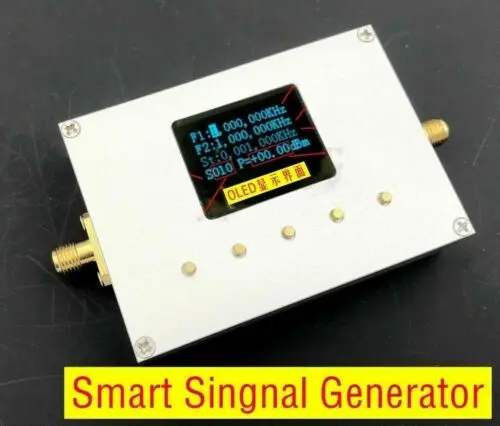

Oled-дисплей 25 МГц до 6 ГГц Ручной Смарт-генератор RF источник сигнала

Интеллектуальный Singnal генератор-это широкополосный, практичный, ручной, простой источник радиочастотного сигнала, который использует дисплей пк и интегрирует высокопроизводительный Частотный синтезатор и блок управления амплитудой (откалиброванный) для обеспечения высокой производительности, небольшого размера, низкого энергопотребления и высокойСоотношение цены и качества.
Умный Singnal генератор использует стандартный разъем USB 2,0 (microUSB) для связи с устройствами, подходит для внутренних, наружных и даже наружных условий; потому что устройство имеет компактный светильник и поставляется с дисплеем, особенно подходит для переноски.

Умный однональный генератор включает Частотный диапазон 25 МГц-6 ГГц; минимальный Частотный шаг 1 кГц; функция регулировки амплитуды с максимальной выходной амплитудой + 10 дБм от 25 МГц до 3 ГГц и максимальной выходной амплитудой-5 дБм от 3 ГГц до 6 ГГц (см. Фактическое измеренное значение).).

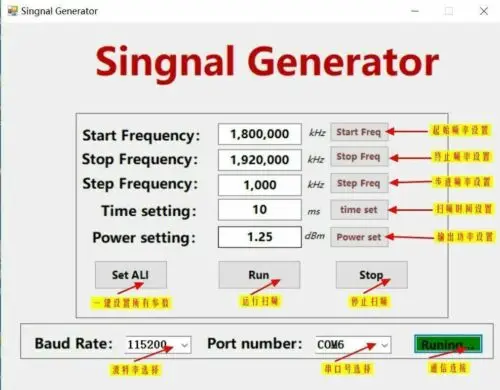

Программное обеспечение хоста компьютера, инструкции по эксплуатации, протокол связи скачать Baidu cloud link:

Https://pan.baidu.com/s/1JP1KOA2bXTod9pPoI4adLg

Операционная загрузка видео Baidu cloud link:

Https://pan.baidu.com/s/1hx_FogxEij5-sTl7cLMhWA

Откройте в своем обозрителе после копирования

Во-первых, характеристики товара

1, вес нетто хоста: 90 г (с использованием корпуса из алюминиевого сплава с ЧПУ);

2, ток питания USB 300 мА;

3. Используйте последовательный порт PL2303SA для передачи на usb-чип для связи. При установке драйвера вы можете установить мастер драйвера автоматически.

4, функция:

Левый SMA порт, режим доставки по умолчанию составляет 10 МГц, плюс или минус 0.1ppm температурная компенсация выходной источник, также может быть настроен как внешний режим ввода часов (необходимо связаться с пользователем для изменения);

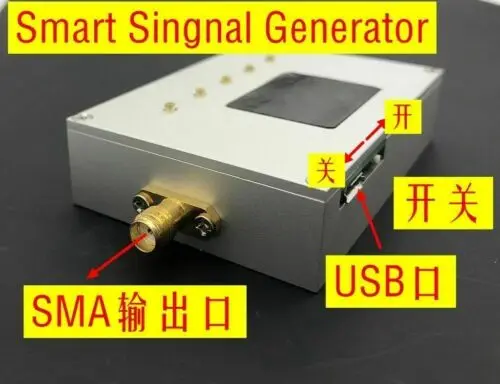

Порт SMA справа может быть настроен на источник частоты RF/источник развертки с помощью кнопки/программного обеспечения компьютера хоста, и амплитуду можно числово контролировать.

5, Размеры: длина, ширина и высота: 68*48*17 мм (исключая видный интерфейс SMA);

6, список поставки: microUSB Линия один + хост один.

Во-вторых, индикаторы порта источника радиочастотного сигнала

1. Диапазон частот выходного сигнала: 25-6000 МГц;

2, диапазон мощности выходного сигнала:-25 дБм до + 10 дБм (в диапазоне 3г) Амплитудная плоскость каждой точки частоты, специально посмотрите на измеренную кривую;

3. Разрешение частоты: 1 кГц;

4, стабильность и точность частоты (типичная): ± 0.1ppm;

5, гармоник 17dBc (@ 1 ГГц);

6, Фазовый шум: Фазовый шум =-104,00 дБм/Гц @ 1 ГГц 100 кГц.



В-третьих, порт источника РЧ сигнала гармонические и фазовые индикаторы шума

1. Гармонический анализ, выходной сигнал составляет 1 ГГц, амплитуда-0 дБм, 16,61 дбк для второй гармоники на 2 ГГц, и 17,68 дбк для третьей гармоники на 3 ГГц.

2, анализ фазового шума, выходной сигнал 1 ГГц, Амплитуда 0 дБм выход,

Фазовый шум =-95,73 дБм/Гц @ 10 кГц







2. источник радиочастотного сигнала установлен на 25 м-3000 МГц, выход развертки 100 к, Время развертки 10 мс, мощность установлена на 0 дБм выход; анализатор спектра принимает режим максимального удержания.
