OOTDTY 4в1 цифровой амперметр вольтметр ватт Мощность счетчик энергии AC 80-260 В 100А PZEM-004

Описание

OOTDTY 4в1 цифровой амперметр вольтметр ватт Мощность счетчик энергии AC 80-260 В 100А PZEM-004

Однофазный AC 80-260 V 0-100A светодиодный измеритель напряжения тока ватт энергии цифровой панельный порт TTL + Сплит CT
Тип продукта: PZEM-004 (V3.0) (с катушкой CT)
A. Функция
1. Ектрикал параметр измерение по функции (регулятор напряжения, тока, активная мощность, энергия).
2. Сигнализация перегрузки функция (в случае, когда стоимость составляет более сигнал мощности порога питания начнет мигать зуммер звуковой сигнал тревоги).
3. Пороговый порог сигнала тревоги (может установить порог сигнала тревоги).
4. Функция сброса энергетического ключа.
5. Храните данные при отключении питания (храните накопленную энергию перед отключением питания).
6. Яркий красный цифровой дисплей функции (отображение напряжения, тока, активная мощность, энергия).

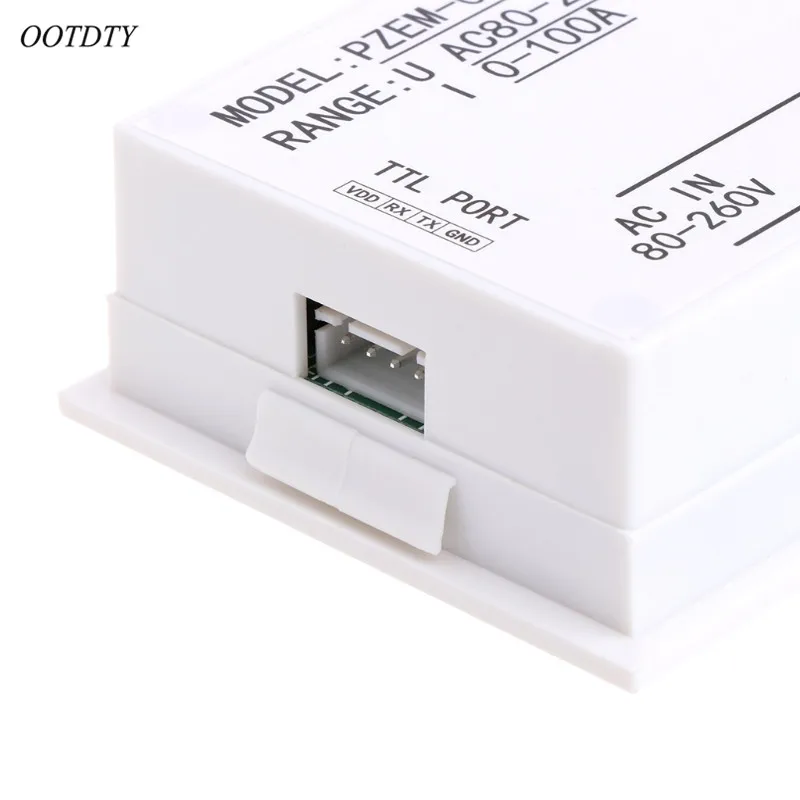

7. Функция последовательной связи (с ttl последовательным интерфейсом, может общаться с различными терминалами через pin-плату, считывать и устанавливать параметры).

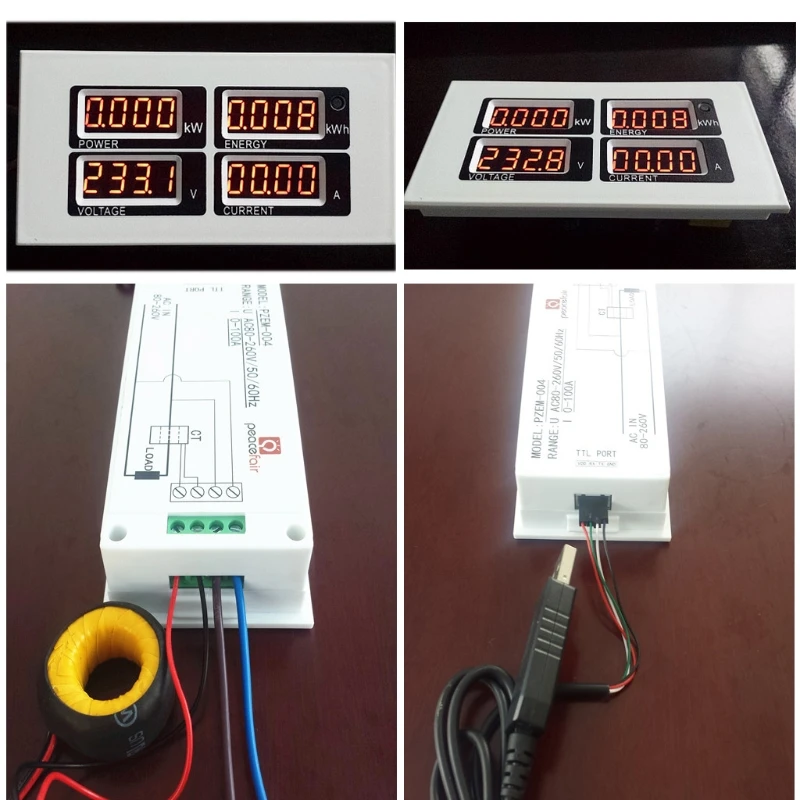

B. Дисплей Интерфейс
Интерфейс дисплея формируется четырьмя яркими красными цифровыми трубками, используемыми для отображения напряжения, тока, мощности, параметров энергии.
Все окна дисплея панели состоит из четырех windows, они напряжение, ток, мощность и энергия; ниже приводится краткое описание каждого параметра дисплей:
1. Напряжение Дисплей
Измеряет и отображает ток мощность частота напряжения сети.
2. Отображение текущей дисплей
Измерьте и Отобразите ток текущей нагрузки (устройства). Есть дополнительная инструкция, что текущее значение теста с начала 10 мА, но этот модуль относится к испытательному оборудованию высокой мощности, если вы заботитесь о точности тестирования тока уровня мА, не рекомендуется.
3. Энергии Дисплей
Измерение и отображение текущей накопительный энергопотребление. Существует дополнительная инструкция, что минимальная единица измерения энергии составляет 0,001квт · ч, что означает, что она начинает накапливаться от 1 Вт · ч, относительно говоря, разрешение является довольно высоким, для низкомощного (в пределах 100 Вт) испытания нагрузки, вы можете наблюдать накопительный процесс довольно интуитивно.
4. Мощность дисплей
Измерьте и Отобразите ток нагрузки. Существует дополнительная инструкция, что значение испытания мощности с начала 0,001квт, что означает, что он начинает тестировать с 1 Вт, но этот модуль относится к испытательному оборудованию высокой мощности, если у вас есть требования к тестированию в течение 1 Вт, это не рекомендуется.
C. Формат дисплея
1. Мощность: Диапазон испытаний: 0 ~ 22 кВт
В пределах 0 ~ 10 кВт Формат дисплея составляет 0,000 ~ 9,999;
В пределах 10 ~ 22 кВт Формат дисплея составляет 10,00 ~ 22,00.
2. Энергия: Диапазон испытаний: 0 ~ 9999квт · ч
В пределах 0 ~ 10 кВт · ч Формат дисплея составляет 0,000 ~ 9,999;
В пределах 10 ~ 100kWh, формат отображения 10,00 ~ 99,99;
В пределах 100 ~ 1000 кВт · ч Формат дисплея 100,0 ~ 999,9;
1000 ~ 9999kWh и более поздних версий, формат отображения 1000 ~ 9999.
3. Напряжение: Тесты диапазон: 80 ~ 260VAC
Формат дисплея 110,0 ~ 220,0.
4. Ток: диапазон тестирования: 0 ~ 100 A
Формат дисплея 00,00 ~ 99,99.
D. Ключ
На панели есть ключ, его можно использовать для сброса энергии.
Метод сброса энергии: нажмите кнопку в течение 5 секунд до тех пор, пока не загорится окно с цифровым дисплеем, затем отпустите ключ. Короткое нажатие кнопки снова, затем данные об энергии очищены и выхода из мерцающего состояния, теперь работа сброса завершена; если нажмите и удерживайте кнопку в течение 5 секунд againThe проводное соединение вашего этот модуль состоит из двух частей: кабельная проводка напряжения и тока проводки и последовательной связи, Как показано на рисунке 1 и 2; в соответствии с фактическими потребностями клиентов, с другой ttl pin-доской для достижения связи с различными клеммами, ttl pin-плата не включена в этот модуль упаковочный лист, если вам это нужно, пожалуйста, подготовьте его самостоятельно или купите онлайн.
E. Меры предосторожности
1. Этот модуль подходит для помещений, пожалуйста, не используйте открытый.
2. Применяемая нагрузка не должна превышать номинальную мощность.
3. Заказ на проводку не может быть неправильным.
4. Он не может быть использован для инвертора.
F. Параметры параметры
1. Рабочее напряжение: 80 ~ 260В переменного тока
2. Тестовое напряжение: 80 ~ 260В переменного тока
3. Номинальная мощность: 100A/22000 W
4. Рабочая частота: 45-65 Гц
5. Высокая точность измерения: 1,0 класс
Посылка включает в себя:
1 шт. PEACEFAIR AC 100A цифровой светодиодный измеритель мощности, энергии, Вольты ампреметр, 4-светодиодные панели, со связью пружина

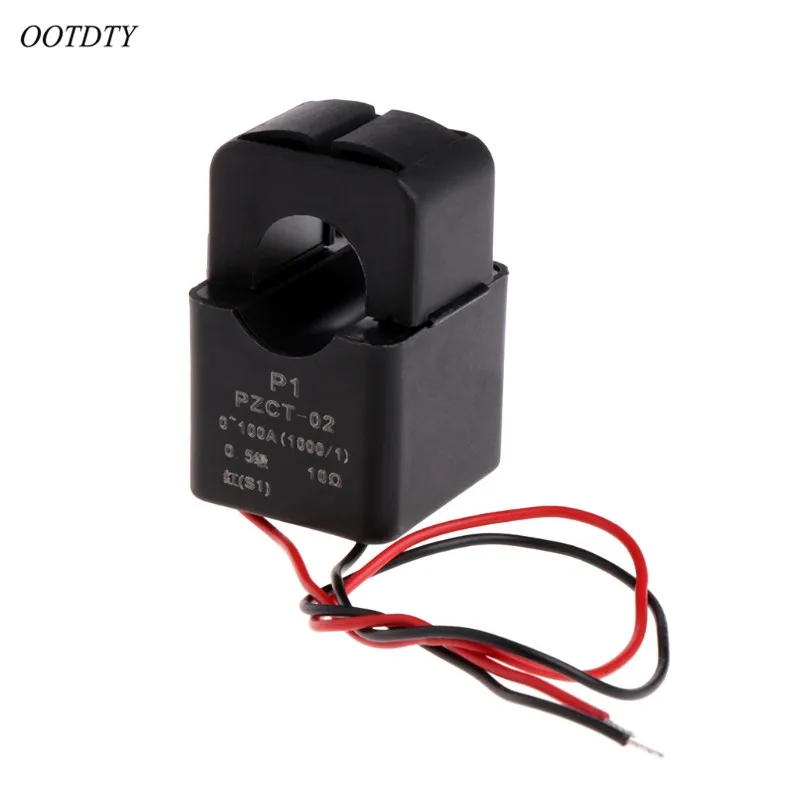

1 шт. трансформатор инструмента (CT катушка)
