Open405R-C посылка B = STM32 доска ARM Cortex-M4 STM32F405, STM32F405RGT6 MCU, STM32 макетная плата+ 10 аксессуары Модуль Наборы

Описание

Обзор

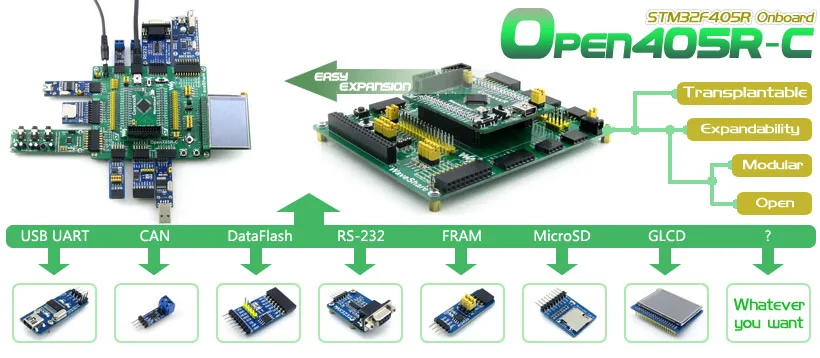

Open405R-C представляет собой STM32 макетная плата предназначена дляSTM32F405RGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore405R.

Open405R-C поддерживает дополнительное расширение с различными дополнительными досками аксессуаров для специфического применения. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с Микроконтроллерами серии STM32F2.

Что на материнской доске

Разъем основной платы MCU:Для легкого подключения Core405R UART3 интерфейс:Легко подключается к RS232, USB до 232 и т. д. Интерфейс SDIO:Для подключения модуля Micro SD обеспечивает гораздо более высокую скорость доступа, а не SPI I2S2/I2S3/I2C1:Для подключения I2S периферийных устройств, таких, как аудиомодуль I2C1/I2C2 интерфейс:Легко подключается к I2C периферийных устройств, таких как расширитель I/O (PCF8574), фрам (FM24CLxx) и т. д. SPI1/SPI2 + AD/DA интерфейс Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карте, модулю MP3 и т. д. SPI1 функции AD/DA Альтернативная функция, поддерживает подключение AD/модуль DA так же USART2 интерфейс:Легко подключается к RS232, RS485, USB до 232 и т. д. ЖК-дисплей интерфейс:Для подключения сенсорного экрана lcd ULPI интерфейс:Для подключения высокоскоростного usb-периферийного устройства (STM32F405R интегрирует USB HS без каких-либо устройство трансивер) UART1 интерфейс:Легко подключается к RS232, USB до 232 и т. д. CAN2 интерфейс:Связывается с аксессуарами, которые имеют функцию устройства CAN удобно CAN1 интерфейс:Связывается с аксессуарами, которые имеют функцию устройства CAN удобно Однопроводной интерфейс:Легко подключается к проводным устройствам (to-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. 5 V DC jack 5 В/3,3 В вход/выход питания:Как правило, используются в качестве выходной мощности, очень часто-заземление с другими пользователями доска MCU штыревый разъем:VCC, GND и все порты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения Светодиоды джемпер Короткий перемычка для подключения к умолчанию I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательскому I/Os через перемычки Джойстик джемпер Короткий перемычка для подключения к умолчанию I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательскому I/Os через перемычки User key/Wake-Up джемпер на пуговицах Короткий перемычка для подключения к умолчанию I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательскому I/Os через перемычки 5 в Перемычка выбора мощности:Питание от Core 5 V или 5 V DC Светодиоды:Удобно для указания статуса ввода/вывода и/или состояния запуска программы Инструкция по ключевым словам:Удобно для ввода/вывода и/или общения с беговым кодом Кнопка пробуждения:Разбудить STM32 MCU из спящего режима, также используется в качестве обычных пользователей ключ Джойстик:Удобный для ввода/вывода (пять позиций)

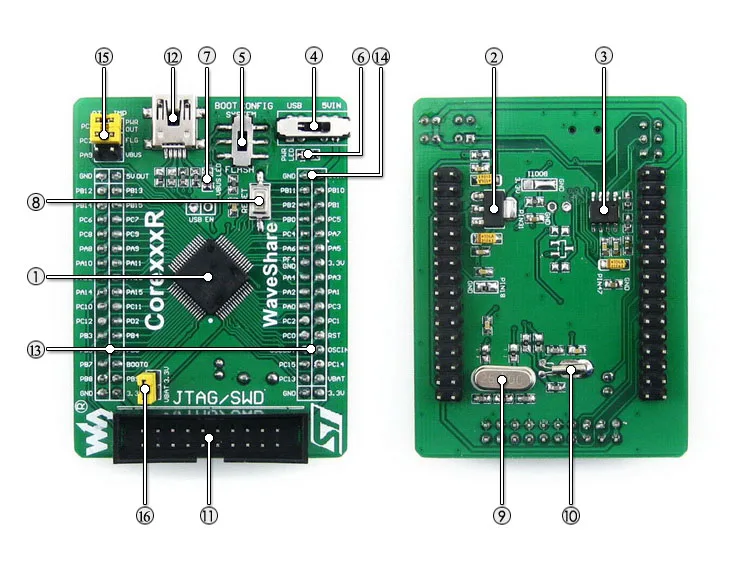

Что на Core405R

STM32F405RGT6:Высокая производительность STM32 MCU и представляют собой: Ядро:Cortex-M4 32-разрядный процессор RISC Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8-3,6 В Посылка:LQFP64 Память:1 Мб Flash, 192 + 4 КБ SRAM MCU интерфейсы связи: 3 x SPI, 4 х USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x может USB 2,0-1 шт. HS/FS устройство/хост/OTG контроллер с выделенным DMA, on-chip full-speed PHY 1 х USB HS ULPI (требуется внешняя PHY) Конвертеры AD & DA:3 x AD (12 бит, 1 мкс, 16 каналов); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP AMS1117-3.3:3,3 V регулятор напряжения MIC2075-2:SMS, телефонный звонок, электронная почта, на борту USB power устройство управления Мощность переключения питания,Питание от подключения 5 В или USB Выбор режима загрузки,Для настройки BOOT0 pin-код Мощность индикатор VBUS светодиодный Кнопка сброса 8 м с украшением в виде кристаллов 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Используется для создания usb-связи между ПК и STM32 макетная плата MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения 5Vin выносной,При использовании usb-хоста/OTG требуется Электропитание 5 В USB джемпер Короткий Джемпер при использовании USB Откройте перемычку для отключения от соответствующего порта ввода/вывода VBAT Перемычка выбора Короткий перемычка для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к батарее

Фото

Примечание:
В Open405R-C поддерживает программирование через STM32 UART загрузчик, USB UART Аксессуар доска также предоставляется в посылка.
Open405R-C не интегрирует любую функцию отладки, требуется дебюгер.

JTAG

На рисунке 1 и 2 показаны разъемы JTAG/SWD интерфейса

Развития ресурсы

В руководстве пользователя CD включает разработку ресурсы, указанные ниже, обратите внимание, что:

Соответствующее программное обеспечение (KEIL и т. д.) Код демонстрационной версии (примеры в C, мкс/OS-II) Схема (PDF) STM32 разработка документов (технический паспорт и т. д.)

Посылка содержит

В"Стандартный посылка"И"Набор аксессуаров"Ниже представлены в комплекте.

Из-за особенностей работы
