Open407Z-C пакет B = STM32 доска STM32F407ZxT6 ARM Cortex-M4 STM32 макетная плата+ 3,2 'TFT 320x240 сенсорный ЖК+ 16 модулей комплект

Описание

STM32 доска STM32F407ZxT6 ARM Cortex-M4 STM32 макетная плата + 3,2 дюймов 320x240 сенсорный ЖК + 16 модуль комплект = Open407Z-C упаковка B

Обзор

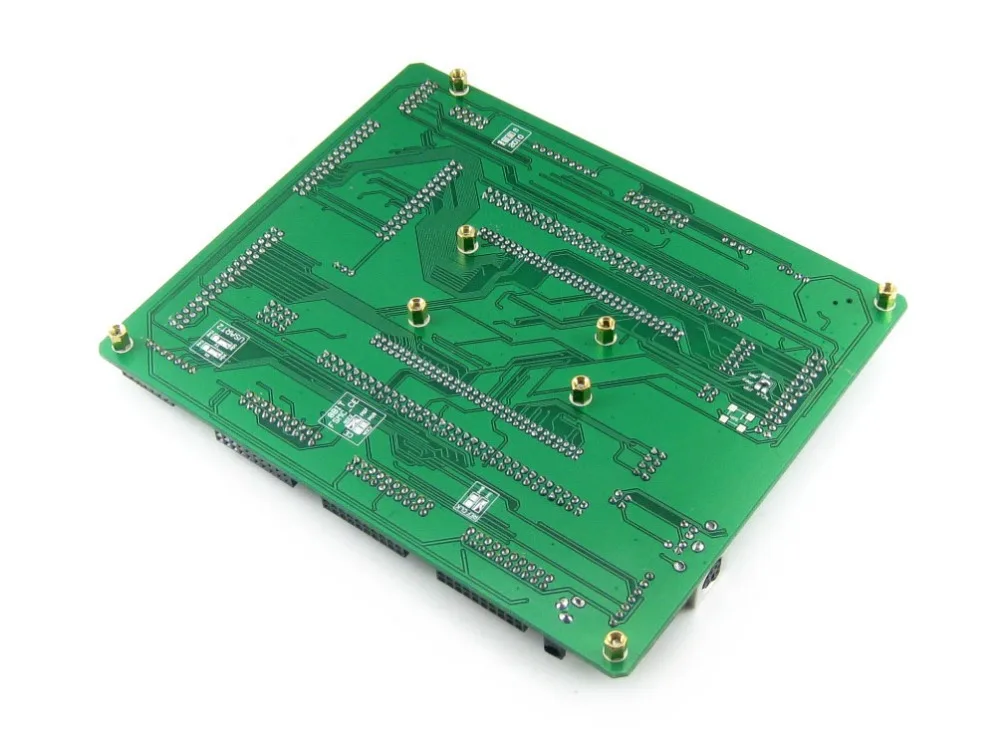

Open407Z-C-это STM32 макетная плата, предназначенная дляSTM32F407ZxT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore407Z.

Open407Z-C поддерживает дополнительное расширение с различными дополнительными досками аксессуаров для специфического применения. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с Микроконтроллерами серии STM32F4.

Что на материнской доске

Разъем основной платы MCU:Для легкого подключения основной платы MCU ULPI интерфейс:Для подключения высокоскоростного usb-периферийного устройства (STM32F407Z интегрирует USB HS без каких-либо устройство трансивер) 16-бит FSMC + SPI интерфейс:Для подключения сенсорного экрана lcd 8-битный ФКЦБ интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д. SPI1/SPI2 + AD/DA интерфейс Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, модуль MP3 и т. д. Для подключения AD/модуль DA также, спасибо SPI1 AD/DA Альтернативная функция Интерфейс SDIO:Для подключения модуля Micro SD обеспечивает гораздо более высокую скорость доступа, а не SPI I2S2/I2S3/I2C1:Для подключения периферийных устройств I2S, таких как аудио модуль USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д. CAN1 интерфейс:Для подключения может модуль CAN2 интерфейс:Для подключения может модуль Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам 2c, таким как расширитель I/O (PCF8574), FRAM (FM24CLxx) и т. д. DCMI интерфейс:Для подключения камеры модуль UART3 интерфейс:Легко подключается к RS232, USB к 232 и т. д. Интерфейс Ethernet:Легко подключается MCU к сети ethernet с помощью дополнительного модуля ethernet Однопроводной интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковкам), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. Интерфейс PS/2:Легко подключается к PS/2 клавиатуре и/или мыши 16-бит ФКЦБ интерфейс:Легко подключается к периферийным устройствам, таким как NorFlash, SRAM и т. д. 5 V DC jack 5 В/3,3 В вход/выход питания:Обычно используется как выходная мощность, также обычное заземление с другой пользовательской платой MCU штыревый разъем:Все порты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения Мощность ОСП 5VDC: питание от 5 V DC jack Core5V: питание от MCU основной платы Светодиоды джемпер User key/Wake-Up джемпер на пуговицах Джойстик джемпер PS/2 джемпер Светодиоды:Удобно для указания статуса ввода/вывода и/или состояния запуска программы Инструкция по ключевым словам:Удобно для ввода/вывода и/или общения с беговым кодом Кнопка пробуждения:Пробуждение MCU STM32 из режима сна, также используется в качестве обычного ключа пользователя Джойстик:Пять положений

Что на Core407Z

STM32F407ZxT6 (STM32F407ZET6 по умолчанию):Высокая производительность STM32 MCU, который отличается: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Полный набор инструкции DSP одного цикла Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8-3,6 В Посылка:LQFP144 Память:512кб/1024кб вспышка, 192 + 4кб SRAM MCU интерфейсы связи: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростное/высокоскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и on-chip full-speed PHY 1x10/100 Ethernet MAC 1x8 до 14 бит параллельный интерфейс камеры Конвертеры AD & DA:3 x AD (12 бит, 1 мкс, делится 24 канала); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения MIC2075 (с нижней стороны):SMS, телефонный звонок, электронная почта, на борту USB power устройство управления Мощность переключения питания,Питание от подключения 5 В или USB Режим загрузки переключатель,Для настройки BOOT0 pin-код Мощность индикатор VBUS светодиодный Кнопка сброса 8 м кварцевый генератор (на нижней стороне) 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования USB интерфейс Как устройство, используемое для создания USB связи между ПК и STM32 макетной платой Как хост, подключение к usb-устройствам, таким как USB флэш-накопитель через кабель USB OTG MCU булавки расширитель,VCC, GND и все порты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения 5Vin выносной,При использовании usb-хоста/OTG требуется Электропитание 5 В Usb-хост/OTG джемпер Короткий Джемпер при использовании usb-хоста/OTG Откройте перемычку для отключения от порта ввода/вывода VBAT Перемычка выбора Короткий перемычка для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к батарее VREF Перемычка выбора Короткий Джемпер для подключения VREF + к VCC Откройте перемычку для подключения VREF + к другим персонализированные булавки через перемычку

Примечание:
Open407Z-C поддерживает программирование через STM32 UART bootloader, в комплект также входит USB-плата аксессуаров UART.
Open407Z-C не интегрирует любую функцию отладки, требуется дебюгер.

JTAG

На рисунке 1 и 2 показаны разъемы JTAG/SWD интерфейса

Развития ресурсы

Сопутствующее программное обеспечение (KEIL и т. д.) Код демонстрационной версии (примеры в C, мкс/OS-II) Схема (PDF) STM32 разработка документов (таблица данных и т. д.)

Вики:Www.waveshare.com/wiki/Open407Z-C

Посылка содержит

В"Стандартный посылка"И"Набор аксессуаров"Ниже представлены в комплекте.
